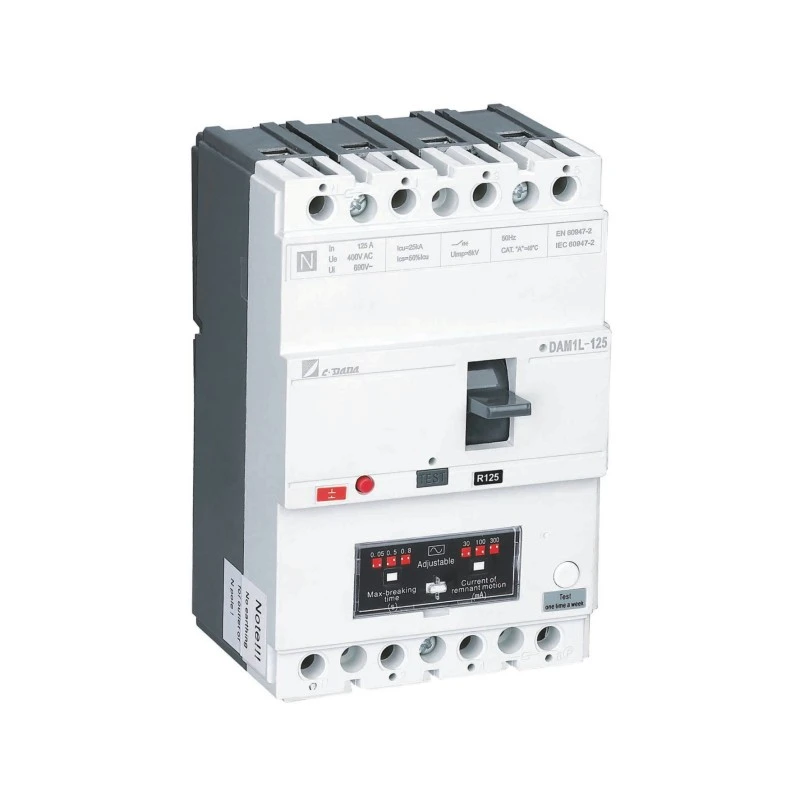

UnMCCB cu protecție împotriva scurgerilorcombină funcțiile convenționale ale întrerupătorului cu carcasă turnată cu protecția curentului rezidual într-o singură soluție coordonată. Pentru clădirile comerciale, instalațiile industriale, producătorii de echipamente și antreprenorii electrici, acest lucru poate aborda o provocare comună: protejarea unui circuit de alimentare de suprasarcini și scurtcircuite, detectând, de asemenea, curentul de scurgere potențial periculos.
Cheia nu este pur și simplu alegerea unui întrerupător cu mai multe funcții. Dispozitivul trebuie să se potrivească cu tensiunea sistemului, curentul nominal, condițiile de scurtcircuit, configurația polilor, setarea curentului de scurgere, mediul de instalare și cerințele de coordonare. Acest ghid explică cum funcționează tehnologia, ce probleme abordează și ce ar trebui să verifice cumpărătorii înainte de a specifica un MCCB cu protecție împotriva scurgerilor.
Cuprins
- 1. Ce este un MCCB cu protecție împotriva scurgerilor?
- 2. Cum funcționează protecția împotriva scurgerilor?
- 3. Ce probleme electrice poate rezolva?
- 4. De ce să combinați MCCB și protecția împotriva scurgerilor?
- 5. Unde este folosit un MCCB cu protecție împotriva scurgerilor?
- 6. Ce ar trebui să verifice cumpărătorii înainte de selecție?
- 7. Parametrii cheie explicați
- 8. MCCB cu protecție împotriva scurgerilor vs. dispozitive de protecție separate
- 9. Considerații privind instalarea și întreținerea
- 10. Shanghai DaDa Electric Co., Ltd. și soluții de protecție împotriva scurgerilor
- 11. Întrebări frecvente
- 12. Concluzie
1. Ce este un MCCB cu protecție împotriva scurgerilor?
Un întrerupător de circuit cu carcasă turnată, numit în mod obișnuit MCCB, este proiectat pentru a proteja circuitele electrice de joasă tensiune împotriva condițiilor precum suprasarcină și scurtcircuit. Spre deosebire de un comutator de protecție de bază, un MCCB poate fi selectat într-o gamă largă de valori nominale de curent și capacități de întrerupere, făcându-l potrivit pentru sistemele de distribuție comerciale și industriale.
UnMCCB cu protecție împotriva scurgeriloradaugă la aceste funcții de protecție convenționale detectarea curentului rezidual sau a scurgerilor la pământ. Când este detectat un curent de scurgere anormal și atinge nivelul de funcționare configurat, mecanismul de protecție poate iniția o declanșare și deconecta circuitul afectat.
Această combinație este deosebit de utilă atunci când proiectanții electrici doresc mai multe straturi de protecție fără a crea o aranjare a panourilor complicată inutil. Produsele comerciale sunt disponibile ca soluții integrate MCCB-plus-curent rezidual sau ca MCCB-uri combinate cu module de curent rezidual compatibil. IEC 60947-2 include cerințe pentru întrerupătoarele care încorporează protecție împotriva curentului rezidual, în timp ce producătorii pot oferi diferite configurații și intervale de reglare.
2. Cum funcționează protecția împotriva scurgerilor?
Într-un circuit electric sănătos, curentul care curge prin conductorii de ieșire ar trebui să corespundă în mod corespunzător cu curentul care se întoarce prin circuit. O stare de scurgere apare atunci când o parte a curentului ia o cale neintenționată, cum ar fi prin deteriorarea izolației, echipamentul conectat sau o persoană care contactează o parte sub tensiune.
Protecția împotriva scurgerilor monitorizează curentul rezidual asociat cu acest dezechilibru. Dacă curentul rezidual măsurat depășește pragul de funcționare configurat al dispozitivului, sistemul de protecție trimite un semnal de declanșare către mecanismul MCCB.
În funcție de designul produsului, protecția împotriva scurgerilor poate oferi curent de funcționare rezidual reglabil, întârziere, funcționalitate de testare, indicație de alarmă sau alte funcții de monitorizare. Produsele comerciale de protecție împotriva scurgerilor MCCB demonstrează că setările de sensibilitate și întârziere pot varia semnificativ în funcție de aplicația dorită.
De ce este aceasta diferită de protecția la suprasarcină?
Protecția la suprasarcină și protecția împotriva scurgerilor răspund la diferite probleme. Un circuit supraîncărcat poate consuma un curent excesiv, deoarece sunt conectate prea multe sarcini sau deoarece echipamentul funcționează peste capacitatea prevăzută. O defecțiune de scurgere, totuși, se referă la scurgerea curentului din calea conductivă prevăzută.
Prin urmare, pur și simplu creșterea capacității de protecție la suprasarcină nu oferă automat o protecție adecvată împotriva scurgerilor. Cele două funcții trebuie luate în considerare separat la proiectarea unui sistem de distribuție electrică.
3. Ce probleme electrice poate rezolva?
Echipamentele electrice utilizate în fabrici, clădiri comerciale și proiecte de infrastructură pot funcționa perioade lungi în condiții solicitante. Umiditatea, praful, îmbătrânirea izolației, deteriorările mecanice, erorile de instalare și deteriorarea echipamentului pot contribui toate la căi anormale ale curentului.
Izolația deteriorată sau îmbătrânită poate crea căi de curent neintenționate care ar putea să nu se comporte ca un scurtcircuit convențional.
Protecția cu curent rezidual poate ajuta la detectarea condițiilor de scurgere care necesită o deconectare rapidă a circuitului.
Combinarea funcțiilor de protecție poate simplifica aranjamentul în comparație cu utilizarea mai multor componente independente.
Nivelul real de protecție depinde de sistemul electric complet, de configurația dispozitivului și de condițiile de instalare. Prin urmare, un MCCB cu protecție împotriva scurgerilor ar trebui tratat ca o parte a unei scheme de protecție proiectată corespunzător, mai degrabă decât ca o soluție universală pentru fiecare pericol electric.
4. De ce să combinați MCCB și protecția împotriva scurgerilor?
Pentru multe proiecte electrice, principala atracție este capacitatea de a aborda mai multe cerințe de protecție într-un aranjament coordonat al dispozitivului. Acest lucru poate fi valoros acolo unde spațiul panoului, timpul de instalare și coordonarea sistemului sunt importante.
1. Funcții de protecție multiple
Un dispozitiv configurat corespunzător poate oferi protecție la suprasarcină, scurtcircuit și curent rezidual în cadrul aceleiași arhitecturi de protecție. Acest lucru face mai ușor pentru ingineri să stabilească o strategie de protecție definită pentru un circuit de alimentare sau de distribuție.
2. Design mai eficient al panoului
Componentele de protecție integrate sau strâns potrivite pot reduce nevoia de dispozitive separate, cablare și aranjamente de montare. Producătorii de MCCB protejate împotriva curentului rezidual evidențiază în mod special instalarea compactă și cerințele reduse ale componentelor ca avantaje practice.
3. Protectie ajustabila
Unele produse oferă praguri de curent rezidual reglabil și întârzieri de timp. Acest lucru permite ca aranjamentul de protecție să fie adaptat la diferite circuite în loc să se bazeze pe o setare fixă pentru fiecare aplicație.
4. Planificarea mai ușoară a sistemului
Când cerințele de suprasarcină, scurtcircuit și scurgeri sunt luate în considerare împreună, inginerii pot evalua strategia completă de protecție în loc să selecteze componentele individuale în mod independent.
5. Unde este folosit un MCCB cu protecție împotriva scurgerilor?
Aplicația adecvată depinde de designul electric, cerințele locale și specificațiile produsului. Domeniile tipice de aplicare includ:
- Tablouri de distributie cladiri comerciale
- Sisteme industriale de distribuție a energiei
- Echipamente de producție din fabrică
- Alimentatoare cu motoare și mașini
- Ateliere și unități de producție
- Infrastructură și instalații de utilități
- Echipamente electrice care necesită monitorizarea scurgerii la pământ
- Sisteme de distribuție în care spațiul panoului este limitat
- Proiecte care necesită protecție coordonată la suprasarcină, scurtcircuit și curent rezidual
MCCB-urile sunt utilizate pe scară largă în distribuția industrială și comercială, deoarece valorile lor nominale de curent și capacitățile de întrerupere pot acoperi aplicații dincolo de gama tipică de întreruptoare de circuit de ramură mici.
6. Ce ar trebui să verifice cumpărătorii înainte de selecție?
Selectarea unui MCCB cu protecție împotriva scurgerilor bazată numai pe amperajul nominal poate crea probleme în timpul instalării. Cumpărătorii ar trebui să furnizeze producătorului sau inginerului electrician suficiente informații despre sistem înainte de a confirma un model.
- Curent nominal:Determinați sarcina continuă așteptată și selectați un curent nominal adecvat pe baza proiectului complet al circuitului.
- Tensiune de operare:Confirmați tensiunea sistemului și dacă produsul este potrivit pentru aplicația AC prevăzută.
- Numar de poli:Verificați dacă sistemul necesită 3P, 4P sau altă configurație.
- Capacitate de scurtcircuit:Verificați curentul posibil de defect disponibil și asigurați-vă că întrerupătorul are o capacitate de întrerupere adecvată.
- Sensibilitate la scurgere:Determinați curentul rezidual de funcționare necesar pentru strategia de protecție prevăzută.
- Întârziere:Luați în considerare dacă este necesară funcționarea instantanee sau un răspuns întârziat pentru coordonarea cu dispozitivele din amonte sau din aval.
- Conditii de instalare:Examinați temperatura mediului, incinta, umiditatea, altitudinea și alți factori de mediu relevanți.
- Standarde si certificari:Confirmați standardele și aprobările necesare pe piața țintă.
7. Parametrii cheie explicați
Următorii parametri sunt deosebit de importanți atunci când se compară diferite produse de protecție împotriva scurgerilor MCCB.
| Parametru | De ce contează | Ce ar trebui să confirme cumpărătorii |
|---|---|---|
| Curent nominal (in) | Definește nivelul de curent pe care întrerupătorul este proiectat să îl suporte în condiții specificate. | Potriviți întrerupătorul la sarcina circuitului și la designul conductorului. |
| Tensiune nominală (Ue) | Definește tensiunea electrică de funcționare pentru aplicație. | Confirmați compatibilitatea cu tensiunea sistemului. |
| Capacitate de rupere | Indică curentul de defect pe care întrerupătorul îl poate întrerupe în siguranță în condiții de testare specificate. | Comparați evaluarea produsului cu curentul de scurtcircuit disponibil. |
| Setarea curentului de scurgere | Determină nivelul curentului rezidual la care funcționează protecția împotriva scurgerilor. | Confirmați sensibilitatea și intervalul de reglare necesare. |
| Timp de întârziere | Poate ajuta la coordonarea protecției împotriva scurgerilor cu alte dispozitive de protecție. | Verificați dacă răspunsul necesar este instantaneu sau întârziat. |
| Numărul de poli | Determină ce conductoare sunt comutate și protejate. | Confirmați 3P, 4P sau altă configurație necesară. |
| Standarde | Oferă un cadru pentru performanța și testarea produsului. | Verificați cerințele IEC aplicabile, regionale și de proiect. |
De exemplu, produsele comerciale curente cu protecție împotriva curentului rezidual pot oferi diferite combinații de curent nominal, configurație de poli, tensiune de funcționare și capacitate de întrerupere. Aceste specificații ar trebui întotdeauna verificate în raport cu fișa de date a produsului real, mai degrabă decât presupuse doar din categoria de produs.
8. MCCB cu protecție împotriva scurgerilor vs. dispozitive de protecție separate
Atât aranjamentele de protecție integrate, cât și cele separate pot fi adecvate din punct de vedere tehnic. Configurația mai bună depinde de arhitectura electrică a proiectului, cerințele de spațiu, strategia de coordonare și preferințele de achiziție.
| Considerare | MCCB cu protecție împotriva scurgerilor | Aranjament separat de protecție |
|---|---|---|
| Aspect panou | Poate oferi un aranjament compact. | Poate necesita spațiu suplimentar de montare. |
| Cablaj | Poate reduce interconectarea dintre componentele de protecție separate. | Poate necesita cablare și coordonare suplimentare. |
| Funcții de protecție | Proiectat în jurul unui aranjament combinat de protecție. | Funcțiile pot fi selectate independent. |
| Întreţinere | Mai puține componente separate pot simplifica inspecția. | Componentele individuale pot fi înlocuite separat, în funcție de design. |
| Personalizare | Depinde de configurațiile de întrerupător și de protecție la scurgeri disponibile. | Poate oferi flexibilitate prin combinarea diferitelor dispozitive. |
Punctul important este că integrarea nu înseamnă automat adecvare. Combinația selectată trebuie să îndeplinească în continuare cerințele electrice ale instalației.
9. Considerații privind instalarea și întreținerea
Instalarea corectă este la fel de importantă ca și selectarea întreruptorului corect. Chiar și un MCCB bine proiectat cu protecție împotriva scurgerilor poate să nu ofere performanța dorită dacă cablarea, aranjamentul de împământare, setările sau mediul de instalare sunt incorecte.
Verificați cu atenție cablajul
Urmați schema electrică și instrucțiunile de instalare ale producătorului. Conductoarele de fază și neutru, acolo unde este cazul, trebuie să fie aranjate corect pentru ca sistemul de detectare a curentului rezidual să funcționeze conform prevederilor.
Verificați setarea de scurgere
Nu presupuneți că cea mai mică setare disponibilă pentru curent de scurgere este automat adecvată. Setarea trebuie să corespundă funcției de protecție dorită și caracteristicilor electrice ale circuitului.
Luați în considerare selectivitatea
Sistemele mari de distribuție pot conține mai multe dispozitive de protecție. Caracteristicile lor de funcționare ar trebui revizuite împreună, astfel încât o defecțiune adecvată în aval să nu deconecteze inutil o porțiune mult mai mare a instalației.
Efectuați testarea funcțională
În cazul în care produsul oferă o funcție de testare, testarea trebuie să urmeze procedura recomandată de producător și cerințele aplicabile instalării. Unele dispozitive cu curent rezidual oferă funcții de testare și funcții suplimentare de monitorizare.
10. Shanghai DaDa Electric Co., Ltd. și soluții de protecție împotriva scurgerilor
Shanghai DaDa Electric Co., Ltd. oferă soluții MCCB concepute pentru aplicații în care protecția circuitelor convenționale și protecția împotriva scurgerilor trebuie să funcționeze împreună. Seria DAM1L este un exemplu de MCCB cu protecție integrată a curentului rezidual, proiectat pentru aplicații, inclusiv sisteme electrice de clădiri, șantiere industriale și alte medii de distribuție de joasă tensiune.
Informațiile despre produs indică configurații precum construcția cu patru poli, o gamă largă de curent nominal și protecție reglabilă împotriva scurgerii la pământ. În funcție de model, curentul de funcționare de scurgere poate fi configurat într-un interval specificat, permițând ca strategia de protecție să fie adaptată la diferite aplicații.
Pentru cumpărătorii din străinătate, distribuitorii, constructorii de panouri și antreprenorii electrici, cea mai utilă abordare este de a oferi furnizorului cerințele proiectului înainte de a solicita o ofertă. Acest lucru ajută la determinarea dacă curentul nominal necesar, aranjamentul polilor, setarea scurgerilor, capacitatea de întrerupere și certificarea sunt disponibile în configurația dorită.
Informații de inclus într-o anchetă
- Curent nominal necesar
- Tensiunea și frecvența sistemului
- Numărul de poli
- Sensibilitatea necesară la curent de scurgere
- Funcția de întârziere necesară
- Curent de scurtcircuit așteptat sau capacitatea de întrerupere necesară
- Mediu de instalare
- Piața țintă și cerințele de certificare
- Cantitatea necesară
- Cerințe OEM sau personalizate, dacă este cazul
Furnizarea acestor detalii la început poate face comunicarea tehnică mai eficientă și poate reduce riscul de a alege un întrerupător care nu se potrivește cu instalația finală.
11. Întrebări frecvente
Protecția împotriva scurgerilor detectează curentul rezidual cauzat de o cale de curent neintenționată și poate iniția declanșarea întreruptorului atunci când este atins pragul de funcționare configurat. Se adresează unei stări diferite de protecția convențională la suprasarcină și scurtcircuit.
Nu. Un MCCB obișnuit oferă funcții precum protecție la suprasarcină și scurtcircuit, în timp ce o configurație protejată împotriva scurgerilor adaugă detecție și protecție a curentului rezidual.
Protecția împotriva scurgerilor poate ajuta la detectarea anumitor căi de curent anormale care pot contribui la pericole electrice. Cu toate acestea, prevenirea incendiilor depinde de instalația electrică completă, starea echipamentului, setările de protecție și măsurile de siguranță aplicabile.
Nu există o singură setare potrivită pentru fiecare instalare. Valoarea adecvată depinde de obiectivul de protecție, de caracteristicile circuitului, de echipamente și de cerințele electrice aplicabile. Setarea trebuie stabilită de personal calificat.
O configurație MCCB este proiectată în mod normal în jurul funcțiilor convenționale de protecție a întreruptorului, dar funcțiile exacte de protecție depind de modelul specific și de configurația unității de declanșare. Verificați întotdeauna documentația tehnică a producătorului.
IEC 60947-2 este un standard important pentru întrerupătoarele de joasă tensiune și include cerințe relevante pentru întreruptoarele care încorporează protecție la curent rezidual. Se pot aplica, de asemenea, standardele regionale și cerințele specifice proiectului.
Da, modelele adecvate pot fi utilizate în aplicațiile de distribuție industrială și echipamente atunci când valorile lor electrice, caracteristicile de protecție și specificațiile de mediu se potrivesc cu instalația.
Furnizați curentul necesar, tensiunea, polii, capacitatea de întrerupere, setarea curentului de scurgere, cerințele de întârziere, condițiile de instalare, cantitatea și certificarea țintei. Acest lucru oferă producătorului suficiente informații pentru a recomanda o configurație adecvată.
12. Concluzie
Un MCCB cu protecție împotriva scurgerilor abordează două domenii importante ale protecției electrice: protecția convențională la supracurent și detectarea curentului rezidual. Prin aducerea acestor funcții într-o soluție coordonată, poate ajuta la simplificarea proiectelor de distribuție a energiei unde siguranța electrică, spațiul panoului și coordonarea sistemului sunt importante.
Cel mai important pas este să priviți dincolo de numele produsului. Curentul nominal, tensiunea de operare, capacitatea de întrerupere, configurația polilor, sensibilitatea la scurgere, întârzierea, condițiile de instalare și standardele aplicabile influențează dacă un anumit MCCB este adecvat pentru un proiect.
Pentru cumpărătorii care evaluează MCCB-uri protejate împotriva scurgerilor pentru clădiri comerciale, facilități industriale, panouri de distribuție sau aplicații OEM, lucrul direct din cerințele electrice reale este cea mai fiabilă modalitate de a identifica o configurație adecvată.
Aveți nevoie de un MCCB cu protecție împotriva scurgerilor?
Dacă achiziționați MCCB pentru un nou proiect electric, înlocuiți dispozitivele de protecție existente sau dezvoltați o soluție de distribuție personalizată,Shanghai DaDa Electric Co., Ltd.vă poate ajuta să revizuiți specificațiile necesare și configurația produsului. Împărtășiți tensiunea, curentul, numărul de poli, cerințele de protecție împotriva scurgerilor și detaliile aplicației pentru a discuta soluția adecvată.
Pentru specificațiile produsului, cerințele OEM sau întrebări despre proiect,contactaţi-necu cerințele dumneavoastră electrice și informații despre aplicație.
