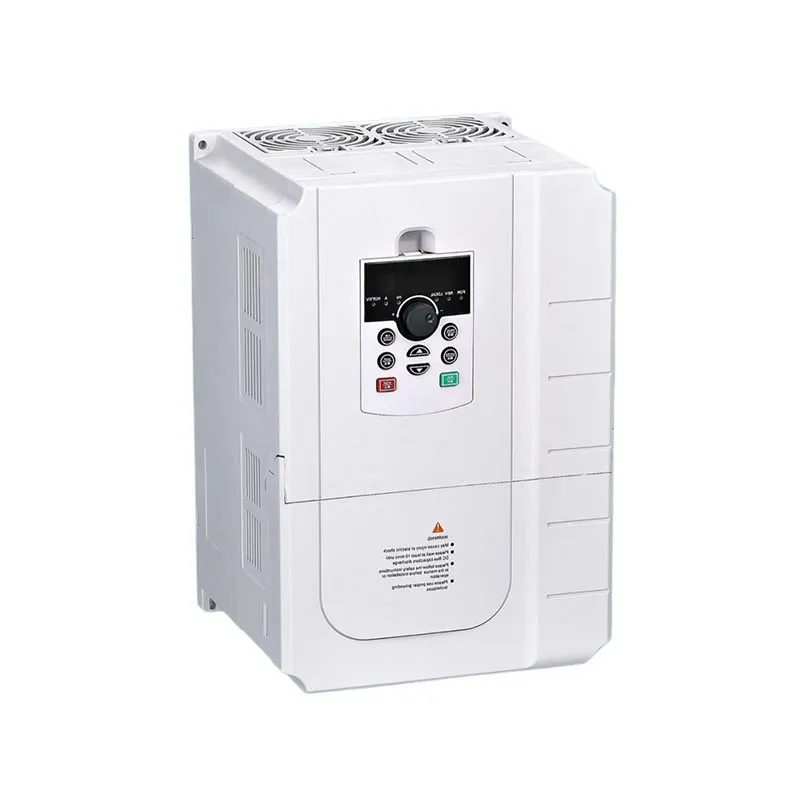

Furnizor de invertor DC de calitate din China

Clasificare

Tip

Gama de putere

Caracteristici cheie

Prin Aplicație

Invertor de șiruri

1kW – 150kW

Intrări multiple MPPT, ieșire trifazată, comercial/rezidențial, eficiență de 98%+

Invertor central

100kW – 10MW+

O singură unitate mare, la scară de utilitate, cuplată la transformator, rentabilă pe watt

Microinvertor

250W – 2000W

MPPT la nivel de modul, per panou, toleranță îmbunătățită la umbrire, fiabilitate ridicată

Invertor hibrid

3kW – 50kW

Integrare de stocare a bateriei, flux de putere bidirecțional, capacitate de alimentare de rezervă

Optimizator de putere

300W – 1000W

Convertor DC-DC + invertor șir, optimizare la nivel de modul, oprire rapidă

După Topologie

Bazat pe transformator

1kW – 10MW

Izolație galvanică, robustă, mai grea, eficiență mai scăzută (96-97%)

Fără transformator

1kW – 250kW

Eficiență mai mare (98%+), mai ușoară, este necesară gestionarea curentului de scurgere

H-Podul

Toate evaluările

Topologie de comutare de bază, control PWM, ieșire sinusoidală

Multinivel (NPC cu 3 niveluri/tip T)

10kW – 10MW+

Pierderi de comutare reduse, calitate mai bună a formei de undă, capacitate de tensiune mai mare

După tensiunea de intrare

Tensiune joasă

200V – 500V DC

Sisteme rezidențiale, configurații cu un singur șir

Tensiune medie

500V – 1000V DC

Sisteme comerciale, limită de 1000 V NEC în SUA

Înaltă Tensiune

1000V – 1500V DC

La scară de utilitate, 1500V devenind standard, costuri BOS reduse

Prin ieșire

Monofazat

1kW – 10kW

Rezidential, 230V/120V, 50/60Hz

Trifazat

5kW – 10MW+

Comercial/industrial, 400V/480V, legat la retea

Etapă

Funcţie

Implementare tehnică

Etapă de intrare DC

Acceptă DC variabil de la matricea fotovoltaică, filtrare, protecție

Condensatoare de filtru DC, protecție la supratensiune, protecție la inversarea polarității, monitorizarea tensiunii de intrare

Etapa MPPT

Maximizează extracția de energie prin urmărirea tensiunii/curentului optim

Convertor Buck-boost sau boost, perturbare și observare (P&O) sau algoritm de conductanță incrementală, eficiență de urmărire de 99%+

Inversie DC-AC

Convertește DC în AC folosind comutarea de înaltă frecvență

IGBT sau SiC MOSFET H-bridge, control PWM (2-20 kHz), control în timp mort

Filtrarea ieșirii

Îndepărtează armonicile de înaltă frecvență, netezește forma de undă

Filtru LCL sau LC, rezistențe de amortizare, <3% THD

Conexiune la rețea

Se sincronizează cu rețeaua, conformitatea cu calitatea energiei

Bucla blocată în fază (PLL), protecție anti-insulare, control al puterii reactive

Control și monitorizare

Managementul sistemului, înregistrarea datelor, comunicarea

Control DSP/MCU, Ethernet/WiFi/RS485, monitorizare cloud, actualizări de firmware

Aplicație

Dimensiunea sistemului

Specificații tipice

Cerințe cheie

Rezidențial legat de rețea

3kW – 20kW

Monofazat, eficienta 98%, 2 MPPT, monitorizare WiFi, garantie 10 ani

Compact, silențios, instalare ușoară, oprire rapidă (NEC 2017)

Hibrid rezidential

5kW – 15kW

Baterie de 48 V, putere de rezervă, optimizare a timpului de utilizare, maximizare a autoconsumului

UL 9540 (baterie), transfer fără sudură, funcționare 24/7

Acoperiș comercial

20kW – 500kW

Trifazic, eficiență de 98,5%, 4-12 MPPT, monitorizare șir, viață de proiectare de 25 de ani

Fiabilitate ridicată, întreținere minimă, monitorizare de la distanță

Montaj comercial la sol

100kW – 2MW

Centrală sau șir, 1500V DC, comunicare prin linie de alimentare, scanare curbă IV

Randament maxim, optimizare O&M, adaptabilitate la teren

PV la scară de utilitate

2 MW – 10 MW+

Invertoare centrale, 1500V, integrare transformator MT, capacitate de formare a rețelei

Cel mai scăzut LCOE, disponibilitate de 99%, funcții de suport pentru rețea

Stocarea Energiei

50kW – 5MW

Bidirecțional, cuplat în curent continuu sau cuplat în curent alternativ, reglare a frecvenței, reducerea vârfului

Eficiență dus-întors >90%, timp de răspuns <1s, durabilitate la ciclism

În afara rețelei/la distanță

1kW – 100kW

Bazat pe baterie, integrare generator diesel, managementul sarcinii, capabil de microrețea

Fiabilitate ridicată, funcționare autonomă, toleranță extremă la mediu

Încărcare EV

50kW – 350kW

Încărcare rapidă DC, capacitate V2G, densitate mare de putere, răcire cu lichid

99% timp de funcționare, integrarea plăților, servicii de echilibrare a rețelei

Etapă

Detalii proces

Puncte de control al calității

Ansamblu PCB (SMT)

Montare la suprafață de înaltă densitate, componente 0201, procesoare BGA, lipire fără plumb (SAC305)

Inspecție AOI, raze X pentru BGA, ICT (test în circuit), verificare funcțională 100%

Ansamblu modul de putere

Atașarea matrițelor MOSFET IGBT/SiC, lipirea firelor (Al/Cu), încapsularea, aplicarea materialului de interfață termică

Rezistență termică < 0,5 K/W, atașare a matriței fără goluri, rezistență la tracțiune a legăturii > 8 g, test de tensiune de blocare 100%

Integrare condensator DC Link

Montare condensator de film, conexiune bară, minimizare ESL/ESR

Capacitate ±5%, ESR <1mΩ, rezistență la tensiune 1,5× nominală, test de scurgere 100%

Înfășurare magnetică

Inductori de înaltă frecvență, miezuri nanocristaline sau de ferită, sârmă Litz pentru reducerea efectului pielii

Inductanță ±10%, pierderea miezului <2W/kg, test hipot 3kV, descărcare parțială <10pC

Ansamblu radiator

Extrudare din aluminiu sau placă rece lichidă, aplicare pastă termică/tampon, controlul cuplului de montare

Rezistență termică <0,3K/W, planeitate <50μm, distribuție uniformă a presiunii

Adunarea finală

Integrare șasiu, instalare ventilator de răcire, module de afișare/comunicare, cablaj

Continuitatea solului <0,1Ω, verificarea spațiului liber/fluiaj, marcarea cuplului

Testare de ardere

Funcționare 48-72 ore la 50°C, ciclu de sarcină completă, ciclu termic

Detectarea precoce a eșecului, screening-ul mortalității infantile, rata de eșec <0,5%.

Test final automat

Măsurarea eficienței (IEC 61683), verificare MPPT, testare a funcției de protecție, conformitate cu codul rețelei

Testare 100%, înregistrare date, certificat de calibrare, trasabilitate număr de serie

Componentă

Specificația materialului

Standarde pentru furnizori

Proprietăți cheie

Semiconductori de putere

IGBT de siliciu (1200V-1700V, 200A-600A) sau MOSFET SiC (1200V, 50mΩ)

IEC 60747-9, JEDEC

Frecvența de comutare 2-50kHz, Rds(on) <5mΩ, Tj(max) 175°C, rezistență la scurtcircuit 10μs

Drivere de poartă

Circuite integrate de driver de poartă izolate, izolație magnetică sau capacitivă

UL 1577, IEC 60747-5

CMTI >100kV/μs, întârziere de propagare <100ns, blocare la subtensiune

Condensatori DC Link

Film din polipropilenă metalizată, 400-1500V DC, 100-5000μF

IEC 61071

ESR <1mΩ, ESL <20nH, 100.000 de ore de viață, auto-vindecare

Magnetică (inductori)

Miezuri nanocristaline sau de ferită, sârmă Litz (Cu)

IEC 60404-8, IEC 60317

Pierderea miezului <2W/kg la 100kHz, Bsat >1.2T, temperatura Curie >200°C

Radiatoare de căldură

Aluminiu 6063-T5 sau cupru, anodizat sau nichelat

ASTM B221

Conductivitate termică 200 W/mK, rugozitate a suprafeței Ra 1,6, rezistență la coroziune

Interfata termica

Material de schimbare de fază sau unsoare siliconică, 0,5-3W/mK

ASTM D5470

Rezistență termică <0,5K·cm²/W, stabilitate pe termen lung, fără pompare

PCB-uri de control

FR-4 TG170 sau high-Tg, 4-12 straturi, imersie aur

IPC-6012, UL 796

Tg >170°C, CTI >600V, control al impedanței ±10%

MCU/DSP-uri

ARM Cortex-M4/M7 sau DSP dedicat, 100-400MHz

IEC 60730 (securitate funcțională)

Capabil SIL 2, FPU hardware, memorie ECC, temperatură de la -40°C la +85°C

Incinta

Aluminiu turnat sub presiune ADC12 sau oțel, vopsit cu pulbere

ISO 12944, IEC 60529

Clasament de exterior IP65, rezistență la coroziune C3/C4, impact IK08

Conectori

MC4 pentru DC, Harting pentru AC, RJ45 pentru comunicare

IEC 62852, UL 6703

IP68, 30A continuu, 1000V DC, rezistenta UV 25 ani

Standard

Domeniul de aplicare

Cerințe aplicabile

IEC 62109-1/-2

Siguranța convertoarelor de putere pentru utilizarea în sistemele de energie fotovoltaică

Cerințe generale (Partea 1) și cerințe speciale pentru invertoare (Partea 2)

IEC 61683

Sisteme fotovoltaice - Climatizatoare - Procedura de masurare a randamentului

Măsurare standardizată a eficienței, performanță MPPT, criterii de acceptare

IEC 62116

Invertoare fotovoltaice interconectate la utilitate - Procedura de testare a măsurilor de prevenire a insulării

Verificarea protecției anti-insulare

IEC 61727

Sisteme fotovoltaice - Caracteristicile interfeței de utilitate

Cerințe de conectare la rețea, calitatea energiei

IEC 60068-2

Testarea mediului

Ciclul termic, căldura umedă, stresul mecanic

IEC 61000-6-2/-6-4

Imunitatea și emisia EMC

Imunitatea mediului industrial, emisii rezidențiale/comerciale

Categoria de testare

Test specific

Criterii de acceptare

Siguranță și protecție

Categoria supratensiunii, gradul de poluare, degajarea/fluajul

CAT III/IV, PD2/3, spațiu liber de 8 mm la 1000V

Protecție împotriva șocurilor electrice (clasament IP)

IP20 minim (interior), IP65 (exterior)

Continuitatea terenului

<0,1Ω

Rezistenta de izolare

>1MΩ la 500V DC

Performanta termica

Test de creștere a temperaturii la sarcină maximă

Temperaturile componentelor sub limitele nominale, Tj < Tj(max) - 25K

Ciclu termic (-40°C până la +85°C, 100 de cicluri)

Fără defecțiune mecanică, fără deviere a parametrilor >5%

Măsurarea eficienței (IEC 61683)

Eficiență euro (η) la 5%, 10%, 20%, 30%, 50%, 100% sarcină

>97% pentru invertoare șir, >98,5% pentru modele premium

Eficiență maximă la punctul optim de funcționare

>98% (fără transformator), >96% (bazat pe transformator)

Eficiență MPPT

Static >99,5%, dinamic >98%

de mediu

Căldură umedă (40°C/93%RH, 96 ore sau 21 zile)

Functional dupa conditionare, fara coroziune

Ceață de sare (IEC 60068-2-52, severitate 2)

Nicio coroziune care afectează siguranța sau funcționarea

Expunerea la UV (pentru incinte exterioare)

Fără degradare a proprietăților mecanice

EMC

Descărcări electrostatice (ESD) 8kV contact/15kV aer

Nicio defecțiune, niciun pericol pentru siguranță

Imunitate radiată (10V/m, 80MHz-6GHz)

Operațional în timpul testului

Emisii conduse (CISPR 11/16)

Limite clasa B pentru rezidențial, Clasa A pentru industrial

Conformitatea codului rețelei

Anti-insulare (IEC 62116)

Deplasare în 2s, zonă de non-detecție <5%

Circulație de joasă tensiune (LVRT)

Rămâneți conectat în timpul căderilor de tensiune

Capacitate de putere reactivă

Furnizați/absorbiți VAR după cum este necesar

Material

Articole de inspecție

Planul de eșantionare

Echipamente

module IGBT/SiC

Tensiune de blocare, Rds(on), caracteristici de comutare, inspecție vizuală

Testare ATE 100%.

Indicator de curbe, tester de impedanță termică, raze X

Condensatoare DC link

Capacitate, ESR, ESL, curent de scurgere, factor de disipare

Per lot + 100% primit

Contor LCR, tester de izolație, punte AC

Miezuri magnetice

Permeabilitatea, pierderea miezului, curba B-H, toleranta dimensionala

Pe lot

Analizor B-H, analizor de impedanță

PCB-uri

Număr de straturi, impedanță, lipire, curățenie ionică

Testare pe lot + proba

CMM, TDR, cromatografie ionică

Radiatoare de căldură

Rezistență termică, planeitate, finisare a suprafeței, dimensională

Pe lot

Tester de interfață termică, CMM, profilometru

Gara

Parametrii de control

Frecvenţă

Metodă

Plasarea SMT

Poziția componentelor, orientarea, volumul pastei de lipit

100% AOI

Inspecție optică automată

Lipirea prin reflow

Profil de temperatură (preîncălzire, înmuiare, reîmprospătare, răcire), vârf 245°C

Fiecare placă

Profilare termică, inspecție cu raze X

Ansamblu modul de putere

Goluri de atașare a matriței, rezistența de legătură a firului, interfața termică

Fiecare modul

Microscopie acustică de scanare, tester de tragere

Asamblare finală

Valorile cuplului, traseul cablurilor, distanțe libere, împământare

Fiecare unitate

Asamblare ghidată automat, monitorizarea cuplului

Încărcare software

Versiunea de firmware, setările parametrilor, protocoalele de comunicare

100%

Programare automată, verificare sumă de control

Element de testare

Standard

Dimensiunea eșantionului

Precizia tensiunii de intrare/ieșire/curent

±1% din citire

100%

Eficiență la mai multe puncte de încărcare (IEC 61683)

Eficiență >97% Euro

100%

Precizie de urmărire MPPT

Static >99,5%, dinamic >98%

100%

Verificarea funcției de protecție (OV, UV, OC, OT, eroare la pământ)

Călătorie în timpul specificat

100%

Rezistența de izolație (intrare-ieșire, intrare-împământare, ieșire-împământare)

>1MΩ @ 1000V DC

100%

Rezistenta dielectrica (hi-pot)

2kV AC sau 3kV DC, 60s

100%

Continuitatea terenului

<0,1Ω

100%

Curent de scurgere (curent la atingere, curent conductor de protecție)

<3,5mA AC, <10mA DC

100%

Preconformitate EMC (emisii conduse)

Limitele clasei A/B

AQL 1.0

Test de ardere (48h la 50°C, sarcină completă)

<0,5% rata de eșec

100%

Integritatea ambalajului (cădere, vibrații, altitudine)

ISTA 3E, ASTM D4169

Pe lot

Categoria echipamentelor

Specificația mașinii

Funcţie

Capacitate

Linii SMT

Preluare și plasare de mare viteză (ASM SIPLACE, 100.000 CPH)

Amplasarea componentelor, de la 01005 la 50×50mm

500.000 PCB-uri/lună

Cuptoare cu reflow

reflux de azot cu 10 zone (Heller, Rehm)

Lipire fără plumb, control profil ±2°C

300.000 PCB-uri/lună

Ansamblu modul de putere

Lipire în vid, lipire pe sârmă (K&S, ASM)

Atașare modul IGBT/SiC, lipire ultrasonică

50.000 module/lună

Testare automată

Sisteme ATE (Chroma, NH Research)

100% funcțional, eficiență, test de protecție

10.000 de unități/zi

Camere de ardere

Camere de mediu walk-in (ESPEC, Weiss)

48-72h ardere, ciclu termic

5.000 de unități simultan

Testarea EMC

Cameră anechoică de 3m/10m, laborator EMI condus

Teste de pre-conformitate și certificare

50 de unitati/saptamana

Testarea mediului

Soc termic, pulverizare salina, UV, testare IP

Conformitate IEC 60068-2, IEC 60529

100 de unitati/saptamana

Categoria de produs

Capacitate lunară

Timp de livrare standard

Capacitate de comandă urgentă

Invertoare de șir rezidențiale (3-10kW)

10.000 de unități

4-5 săptămâni

5 zile

Invertoare de șir comerciale (20-150kW)

5.000 de unități

4-5 săptămâni

7 zile

Invertoare centrale (500kW-3MW)

500 de unitati

6-8 saptamani

3 saptamani

Invertoare hibride (5-20kW)

30.000 de unități

4-5 săptămâni

7 zile

Microinvertoare (300-2000W)

200.000 de unități

2-3 saptamani

5 zile

Departament

Personal

Expertiza

Responsabilitati

Inginerie R&D

5

ingineri

Electronică de putere, sisteme de control, software încorporat, management termic, integrare în rețea

Dezvoltare de noi produse, inovare în topologie, portofoliu de brevete (100+ brevete)

Ingineria proceselor

30 de ingineri

SMT, ansamblu modul de putere, testare automată, Industry 4.0

Optimizarea productiei, imbunatatirea randamentului (>99%), reducerea costurilor

Testare și validare

25 de ingineri

IEC 62109, IEC 61683, coduri de rețea, EMC, inginerie de fiabilitate

Testare de tip, managementul certificării, analiza defecțiunilor, testarea accelerată a duratei de viață

Ingineria aplicațiilor

20 de ingineri

Proiectare sisteme fotovoltaice, stocare energie, integrare în rețea, O&M

Suport tehnic pentru clienți, proiectare sistem, punere în funcțiune, instruire

Asigurarea calității

40 de tehnicieni

ISO 9001, ISO 14001, IATF 16949, controlul statistic al procesului

Audit furnizor, audit proces, laborator de metrologie, actiune corectiva
