De ce protecția circuitelor DC devine critică pentru viitorul sistemelor de alimentare?

Industria energetică globală devine din ce în ce mai dependentă de curentul continuu. Rețelele solare fotovoltaice, sistemele de stocare a energiei bateriei, stațiile de încărcare pentru vehicule electrice, echipamentele de telecomunicații și centrele de date conțin toate secțiuni importante de curent continuu. Pe măsură ce aceste aplicații se extind, protecția circuitului trece de la o componentă de susținere la o parte centrală a siguranței sistemului. Oîntrerupător DCtrebuie să deconecteze curentul anormal rapid și în siguranță, limitând deteriorarea cablurilor, convertoarelor, bateriilor și echipamentelor conectate.

Întreruperea DC este diferită din punct de vedere tehnic de întreruperea AC. Într-un circuit de curent alternativ, curentul traversează în mod natural zero de multe ori pe secundă, ceea ce ajută la stingerea unui arc electric. DC nu are trecere naturală cu zero, așa că un arc poate rămâne stabil după separarea contactelor. Întreruptoarele proiectate pentru DC necesită, prin urmare, structuri de contact adecvate, jgheaburi de arc, aranjamente de explozie magnetice, distanțe de izolație și configurații de cablare. Un întrerupător de curent alternativ nu ar trebui să fie niciodată considerat adecvat pentru serviciul de curent continuu doar pentru că valoarea nominală a curentului său pare adecvată.

O tendință clară a industriei este trecerea către tensiuni mai ridicate ale sistemului și o densitate mai mare de putere. Tensiunea DC mai mare poate reduce curentul pentru aceeași putere transmisă, contribuind la reducerea pierderilor de conductor și a cerințelor de cablu. Cu toate acestea, face, de asemenea, coordonarea izolației și întreruperea arcului mai solicitante. Selectarea produsului trebuie să ia în considerare tensiunea nominală de funcționare, curentul nominal, numărul de poli, capacitatea de întrerupere a scurtcircuitului, mediul de utilizare și metoda de conectare specificată de producător. Cerințele de polaritate sunt deosebit de importante pentru unele modele de întreruptoare DC.

O altă tendință este o coordonare mai strânsă între întrerupătoare și monitorizarea electronică. Sistemele energetice moderne folosesc din ce în ce mai mult senzori, controlere și rețele de comunicație pentru a identifica supraîncălzirea, supraîncărcările, defecțiunile de izolație și modelele de funcționare anormale. Protecția mecanică rămâne esențială, dar devine parte a unei arhitecturi de protecție mai largi, care poate include siguranțe, dispozitive de protecție la supratensiune, contactori, dispozitive de monitorizare a izolației și sisteme de gestionare a bateriilor. Selectivitatea dintre dispozitivele din amonte și din aval primește, de asemenea, mai multă atenție, deoarece o oprire inutilă poate afecta un întreg șir solar, un suport de stocare, un dulap de încărcare sau un proces industrial.

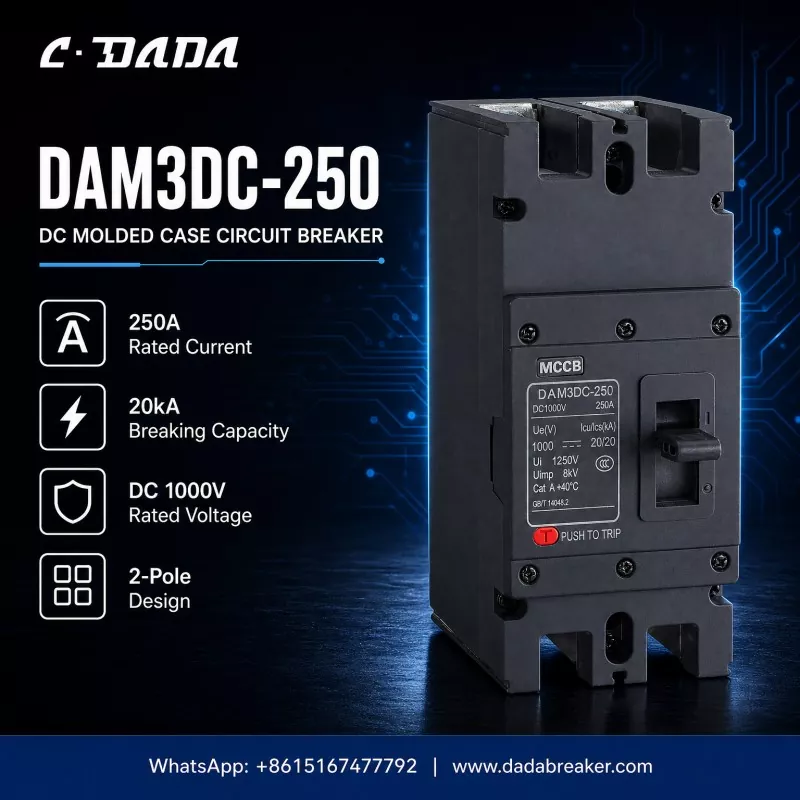

DAM3DC-250 prezentat deShanghai Dada Electricilustrează tipul de întrerupător DC cu carcasă turnată utilizat în distribuția de curent mai mare. Specificațiile vizibile indică un curent nominal de 250 A, o tensiune nominală DC de 1000 V, o capacitate de rupere de 20 kA și un design cu doi poli. Aceste valori descriu domeniul electric prevăzut; ele nu determină în sine potrivirea pentru fiecare instalație. Inginerii trebuie să verifice în continuare nivelul real de scurtcircuit, dimensiunea conductorului, temperatura ambiantă, condițiile carcasei, caracteristicile de sarcină, altitudinea de instalare, standardele aplicabile și coordonarea necesară a protecției.

Pentru utilizatorii finali, etichetarea și documentația clară sunt la fel de valoroase, deoarece deciziile corecte de instalare, întreținere și înlocuire depind de cunoașterea evaluărilor și limitărilor verificate ale dispozitivului.

Privind în viitor, cumpărătorii vor pune un accent mai mare pe validarea specifică aplicației, mai degrabă decât pe selectarea dispozitivelor doar în funcție de evaluarea curentă. Protecția de încredere în curent continuu depinde de potrivirea corectă a tensiunii, capacitatea adecvată de întrerupere, configurația corectă a polilor, instalarea controlată și inspecția periodică. Pe măsură ce generarea, stocarea și transportul electrificat continuă să se dezvolte, înțelegerea acestor elemente fundamentale va ajuta proiectanții de sisteme să reducă riscurile și să construiască rețele DC mai fiabile.
