Furnizor de întreruptoare de scurgere la pământ OEM/ODM

Aveți nevoie de întreruptoare de scurgere la pământ de înaltă calitate și durabile?CDADAoferă soluții complete de personalizare OEM. În calitate de producător de încredere cu propria noastră fabrică, oferim o garanție de 3 ani pentru produsele noastre.

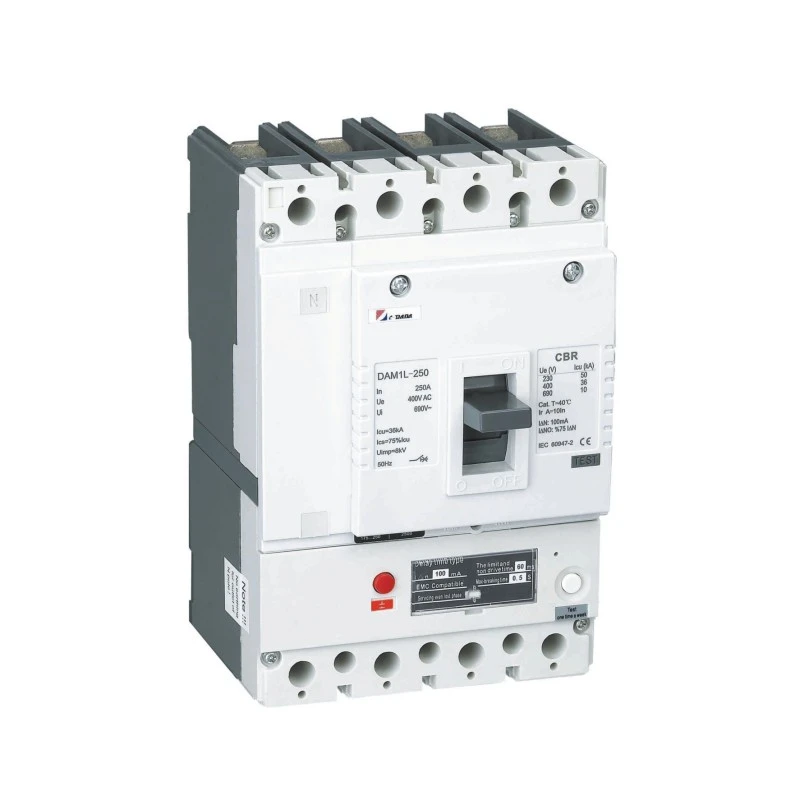

Ce este un întrerupător de scurgere la pământ (CBR)?

UnÎntrerupător de scurgere la pământ (CBR), cunoscut și caÎntrerupător de scurgere la pământ cu protecție integrală la supracurent (CBR) conform IEC 60947-2 Anexa B, este un dispozitiv sofisticat de protecție la joasă tensiune care combinăprotectie cu curent rezidual (scurgere la pamant). cuprotectie la suprasarcina si scurtcircuit într-o singură unitate de carcasă turnată. Funcționează la tensiuni nominale de până la415V AC (50/60Hz) cu evaluări curente de la16A până la 800A, CBR-urile servesc ca dispozitive de protecție cuprinzătoare pentru aplicații industriale, comerciale și de infrastructură critică.

Spre deosebire de standaloneÎntreruptoare cu curent rezidual (RCCB)care oferă doar protecție împotriva scurgerilor la pământ, CBR-urile integrează:

Protecție la supracurent termic-magnetic sau electronic (curbe L-S-I)

Detectarea curentului rezidual (sensibilitate de la 10mA la 1000mA)

Capacitatea de rupere la scurtcircuit până la 85 kA

Această integrare elimină nevoia de combinații separate MCB/RCCB, reducând spațiul de instalare și îmbunătățind fiabilitatea coordonării.

Categorii și configurații de produse

Clasificare	Tip	Interval de curent	Caracteristici cheie
Tip curent rezidual	Tip AC	16A – 800A	Detectează numai curenții reziduali AC sinusoidali, aplicații de uz general
Tip curent rezidual	Tip A	16A – 800A	Detectează AC + DC pulsatoriu (AC rectificat), sarcini electronice moderne
Sensibilitate (IΔn)	Sensibilitate ridicată	10mA – 30mA	Protectia personalului, locatii medicale, zone umede
	Sensibilitate medie	100mA – 300mA	Protecție împotriva incendiilor, industrială generală
	Sensibilitate scăzută	500mA – 1000mA	Prevenirea incendiilor in instalatii cu scurgeri mari, protectie selectiva
Timp de întârziere	Instantaneu	Toate evaluările	Uz general, <40ms la 5×IΔn
Timp de întârziere	Selectiv (tip S)	100mA – 1000mA	Declanșare întârziată (130-500ms la 1×IΔn), discriminare în amonte
Configurația stâlpului	4-Poli	16A – 800A	Protecție neutră trifazată + neutru, reglabilă (50-100%)
Montare	Fix	16A – 800A	Conexiune directă pentru bare colectoare, rentabilă

Grade de capacitate de rupere:

Standard (N): 25kA – 36kA (rețele de distribuție)

Ridicat (S): 50kA – 70kA (rețea industrială)

Ultra-înalt (H): 85kA (infrastructură de alimentare)

Funcții de bază și capacități de protecție

Funcții de protecție integrate

Funcţie	Principiul detectării	Parametrii tehnici
Protecție la suprasarcină (L)	Expansiune termică bimetală sau senzor electronic RMS	0,8 – 1,0 × În setare, curbă de timp inversă, precizie de ±10%
Întârziere la scurtcircuit (S)	Cronometrare electronică sau întârziere magnetică	2-10 × In, 0.1s – 0.5s întârziere, coordonare selectivă
Deplasare instantanee (I)	Solenoid magnetic sau electronic instantaneu	5-20 × In, <20ms de funcționare, limitarea curentului
Scurgere la pământ (G/Δ)	Transformator de curent de echilibru central (CBCT)	10mA – 1000mA IΔn, precizie sensibilitate ±10%
Defecțiune la pământ (GF)	Sentirea curentului suma vectorului	20-100% din In, 0.1s-1.0s întârziere, metoda core-balance
Automonitorizare	Verificarea integrității circuitului intern	Monitorizare continuă a CBCT și a bobinei de declanșare, ieșire de alarmă de eroare

Tehnologia de detectare a curentului rezidual

TheTransformator de curent de echilibru central (CBCT) sauTransformator toroidal formează inima protecției împotriva scurgerilor la pământ:

Funcționare normală: Toate conductoarele sub tensiune (faza + neutru) trec prin miezul toroidal. Curenții echilibrați generează câmpuri magnetice opuse care se anulează la zero flux net - fără curent secundar indus.

Stare de eroare: Când curentul de scurgere curge la pământ (prin defecțiune a izolației sau contact uman), dezechilibrul de curent creează flux magnetic rezidual în miezul toroidal. Acest flux induce tensiune în înfășurarea secundară, alimentând un releu sensibil sau un circuit electronic de declanșare.

Caracteristici de declanșare conform IEC 61008/61009:

1 × IΔn: Declanșare ≤ 300 ms (instantanee), ≤ 500 ms (tip S selectiv)

2 × IΔn: Deplasare ≤ 150 ms (instantanee), ≤ 200 ms (tip S)

5 × IΔn: Deplasare ≤ 40 ms (instantanee), ≤ 150 ms (tip S)

Medii de aplicare și cazuri de utilizare

Sectorul Industrie	Aplicație specifică	Specificații tipice
Centre de date	Distribuție principală, bypass UPS, protecție bus-cupler	250A-500A, tip A, 300mA tip S selectiv, 70kA Icu, activat pentru comunicare
Facilități de sănătate	Distribuția principală a spitalelor, sisteme informatice medicale, săli de operație	100A-400A, tip A, 10mA/30mA sensibilitate ridicată, monitorizarea izolației
Uzini de producție	Centre de control al motoarelor, echipamente de sudura, variatoare de viteza	160A-500A, Tip B (pentru VFD), 300mA, 50kA Icu, declanșare electronică
Clădiri Comerciale	Distribuție înaltă, centre comerciale, aeroporturi	125A-400A, tip A, 100mA/300mA, 36kA Icu
Petrol și gaze/marin	Platforme offshore, instalații de foraj, sisteme de alimentare a navelor	250A-500A, tip A, 500mA, tropicalizat (T2), rezistent la coroziune

Procesul de producție și fluxul de lucru de producție

Secvență de producție de precizie

IQC materie primă → Producția transformatoarelor toroidale → Fabricarea carcasei turnate → Asamblarea sistemului de contact → Integrarea unității de declanșare electronică → Calibrarea modulului de curent rezidual → Ansamblu primar → Testare cuprinzătoare → QC final → Ambalare

Etape critice de producție

Etapă	Detalii proces	Puncte de control al calității
Înfășurarea transformatorului toroidal	Miez nanocristalin sau de ferită cu permeabilitate ridicată (µr > 10.000), înfășurare de precizie a înfășurărilor primare (de trecere) și secundare (de detectare), impregnare în vid	Verificarea curbei de magnetizare a miezului, tensiune secundară la 1×IΔn ±5%, rezistență de izolație >100MΩ
Integrarea CBCT	Montarea miezului toroidal în jurul tuturor conductorilor de fază/neutru, ecranare împotriva câmpurilor magnetice externe, conexiune la releul de declanșare/electronică	Test de echilibru cu sarcină 6×In (fără declanșare neplăcută), imunitate la a treia armonică
Mecanism de declanșare a curentului rezidual	Releu polarizat sensibil (putere de declanșare 5-50 mW) sau declanșare electronică MOSFET, cuplare mecanică la bara de declanșare principală	Verificarea puterii de declanșare, timp de răspuns <20ms, stabilitatea temperaturii de la -25°C la +70°C
Productie de carcase turnate	Turnare prin injecție din plastic termorigid BMC (DMC-2), întărire la 150-180°C, rezistență mare la urmărire >600V	Toleranță dimensională ±0,1 mm, rigiditate dielectrică >15 kV/mm, ignifug UL 94 V-0
Adunarea principală de contact	Contacte din cupru placat cu argint (AgNi 90/10), brațe prelucrate CNC, lipire în atmosferă de azot	Rezistență de contact <50μΩ, grosime argint 8-12μm (XRF), duritate HV 100-150
Programarea unității de declanșare electronică	Protecție LSIG+Δ bazată pe microprocesor, încărcare de firmware, calibrare a curbei, setare protocol de comunicare	±5% precizie curent, ±10% precizie timp, verificare ZSI (Zone Selective Interlocking)
Integrare finală și calibrare	Asamblare declanșare termomagnetică sau electronică cu modul de curent rezidual, interblocare mecanică, mecanism mâner	Verificare combinată la supracurent + scurgere la pământ, rezistență dielectrică 3kV/1min

Specificații materiilor prime primare și componentelor

Componentă	Specificația materialului	Standarde pentru furnizori	Proprietăți cheie
Miez toroidal (CBCT)	Aliaj nanocristalin (Finemet) sau ferită Mn-Zn (PC40)	IEC 60404-8, JIS C 2531	Permeabilitate ridicată µr > 10.000, coercivitate scăzută <2A/m, densitate de flux de saturație >1,2T
Sârmă bobină de detectare	Sârmă de cupru emailat (0,05-0,1 mm), clasa F 155°C	IEC 60317	Tensiune de rupere >1kV, flexibilitate >10× diametru, lipire 390°C
Releu de călătorie	Releu de blocare polarizat, sensibilitate 5-50mW	IEC 61810	Timp de răspuns <10ms, rezistența bobinei 1-5kΩ, durată de viață mecanică >10⁶ operații
Carcasă turnată	BMC (Bulk Molding Compound) DMC-2, armat cu fibră de sticlă	IEC 60664-1, UL 94 V-0	Index de urmărire >600V, rezistență la căldură 180°C, rezistență la impact >8 kJ/m²
Contacte principale	Cupru electrolitic (Cu-ETP) + placare cu argint-nichel (AgNi 90/10)	ASTM B152	Conductivitate ≥100% IACS, rezistență la eroziunea arcului, proprietăți anti-sudură
Elemente bimetalice	Compozit inconel/oțel pasivat (ASTM TM2)	ASTM B388	Rata de deviere 0,15-0,25 mm/°C, stabilitate pe termen lung ±3%, rezistență la fluaj
Componente electronice	PCB-uri de calitate industrială, senzori cu efect Hall, procesoare ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Temperatura de funcționare -25°C până la +70°C, imunitate EMC Nivel 4, capabil SIL 2
Terminale	Cupru T2 (C11000) cu placare cu cositor (8-12μm)	ASTM B187/B16	Densitate de curent 1,2-1,5 A/mm², rezistență la cuplu 5-15 Nm, rezistență la coroziune
Mecanism de operare	Oțel pentru arc (SWOSC-V) sau oțel inoxidabil (301)	JIS G 3560	Durata de viata la oboseala >20.000 de cicluri, rezistenta la tractiune 1800-2000MPa, relaxare <5%

Conformitatea cu standardele și protocoalele de testare

Cadrul standardelor internaționale

Standard	Domeniul de aplicare	Evaluări aplicabile
IEC 60947-2 Anexa B	Întrerupătoare cu protecție împotriva curentului rezidual (CBR)	CBR industriale >80A, protecție completă
EN 60947-2	Versiunea europeană armonizată a IEC 60947-2	Marcaj CE, conformitate cu piața UE
GB/T 14048.2	Echivalentul standardului național chinezesc	Certificare CCC, piața din China

Teste de tip obligatorii (IEC 60947-2 + Anexa B)

Categoria de testare	Test specific	Criterii de acceptare
Performanța curentului rezidual	Timp de declanșare la 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (instantaneu); Tip S: ≤500ms, ≤200ms, ≤150ms
	Nedeclanșare la 0,5×IΔn	Nicio călătorie pentru timpul de întârziere nominal de 2 ori
	Rezistenta la supratensiune (8/20μs, 3kA)	Fără declanșare neplăcută, Tip A: impuls de 250 A, Tip F: 1000 A, Tip B: 3000 A
Protecție la supracurent	Creșterea temperaturii la valoarea nominală In	Terminale ≤80K, carcasă ≤40K
	Rupere de scurtcircuit (Icu/Ics)	3 operatii, intrerupere cu succes, recuperare dielectrica
	Verificarea curbei de deplasare (L-S-I)	±10% precizie curent, ±20% precizie timp
Proprietăți dielectrice	Rezistenta la frecventa de putere (2.5kV-3.5kV/1min)	Fără defecțiuni, fără fulgerări
Proprietăți dielectrice	Rezistenta la impulsuri (8kV 1,2/50μs)	Fără descărcare perturbatoare
Mecanic și de mediu	Rezistenta mecanica (10.000-20.000 de cicluri)	<5% variație de parametri, fără eșec
Mecanic și de mediu	Imunitate EMC (serie IEC 61000-4)	Nicio declanșare neplăcută din cauza interferențelor radiate/conduse

Standarde de control și inspecție a calității din fabrică

QC material primit (IQC)

Material	Articole de inspecție	Planul de eșantionare	Echipamente
Miezuri toroidale	Permeabilitatea magnetică, fluxul de saturație, pierderile de miez	Pe lot, testarea curbei B-H	Analizor B-H, analizor de impedanță
Sârmă de detectare	Diametrul, grosimea izolației, tensiunea de avarie	AQL 0,65	Micrometru, tester dielectric
Compus din plastic BMC	Conținut de sticlă, vâscozitate, caracteristici de întărire, indice de urmărire	Per lot, COA + testare	Reometru, analizor DSC, aparat de testare de urmărire
Soluție de placare cu argint	Concentrația metalelor, pH-ul, impuritățile	Monitorizare zilnică	Spectrometru de absorbție atomică
Componente electronice	Test de funcționare, verificare parametri, versiune firmware	100% AOI, 5% funcțional	Contor LCR, osciloscop, scanare limite

Controlul calității în proces (IPQC)

Gara	Parametrii de control	Frecvenţă	Metodă
Înfășurarea transformatorului toroidal	Raportul de spire, inductanța, rezistența de izolație	Fiecare unitate	Contor LCR, tester de izolare
montaj CBCT	Test de echilibru cu sarcina nominală, imunitate la armonici	La fiecare 100 de unități	Test injecție primară, generator de armonice
Calibrarea curentului rezidual	Pragul de declanșare la IΔn, timp de răspuns, non-declanșare la 0,5×IΔn	Fiecare unitate	Tester RCD automat (programabil 0,5-1000mA)
Ansamblul contact principal	Interval de contact, presiune, aliniere, rezistență	La fiecare 100 de unități	Indicator de forță, micro-ohmmetru
Integrare finală	Verificare combinată de supracurent + scurgere la pământ	Fiecare unitate	Banc de testare integrat (injecție primară + simulare scurgeri)

Controlul final al calității (FQC) și QC de ieșire (OQC)

Element de testare	Standard	Dimensiunea eșantionului
Timp de deplasare cu curent rezidual	1×IΔn, 2×IΔn, 5×IΔn conform IEC 61008/61009	100%
Test fără deplasare la 0,5×IΔn	2× timpul de întârziere nominal	100%
Curba de declanșare la supracurent	1,05×In, 1,25×In, 5×In, 10×In	100%
Tensiune de rezistență dielectrică	2,5 kV AC/1 min	100%
Rezistenta de izolare	>100MΩ @ 500V DC	100%
Rezistenta de contact	<50μΩ pe pol	100%
Verificarea marcajului cuplului	Strângerea terminalului conform specificațiilor	100%
Inspecție vizuală și dimensională	Zero defecte pe dimensiuni critice	100%
Marcarea permanenței	Ștergere cu solvent, test de abraziune	AQL 1.0
Integritatea ambalajului	Test de cădere, vibrații (ISTA 3A)	Pe lot

Infrastructura de producție și capacitatea de producție

Echipamente avansate de producție

Categoria echipamentelor	Specificația mașinii	Funcţie	Capacitate
Mașini de bobinat toroidal	Înfășurare toroidală automată cu control al tensiunii	Înfășurare primară/secundară CBCT, stratificare de precizie	5.000 transformatoare/zi
Cuptor de recoacere a miezului	Recoacere în vid cu atmosferă de azot	Tratament termic de bază nanocristalin, ameliorarea stresului	2.000 de nuclee/lot
Turnare prin injecție	Presă termorigide BMC de 300 de tone	Carcasă CBR, jgheab cu arc, blocuri terminale	3.000 de cazuri/zi
Prelucrare CNC	Centru de prelucrare vertical cu 5 axe	Prelucrare de precizie prin contact, geometrii complexe	8.000 de seturi de contacte/lună
Tratament de suprafață	Linie automată de placare cu argint	Placare de contact 8-12μm, uniformitate grosimi ±1μm	4.000 kg/zi
Asamblare	Celule de asamblare a muncii	Asamblare mecanism, integrare CBCT, calibrare	1.500 de unități/zi pe linie
Echipamente de testare	Banc de testare CBR integrat	Verificare combinată supracurent + curent rezidual	300 de unitati/ora
	Camera de testare EMC (3m/10m, Teseq)	Testarea imunității/emisiilor pentru unitățile electronice	50 de unitati/zi

Capacitatea de producție și timpii de livrare

Categoria de produs	Capacitate lunară	Timp de livrare standard	Capacitate de comandă urgentă
CBR 4P (16A-125A)	10.000 de unități	4-5 săptămâni	3 zile (componente stoc)
CBR Industrial (160A-400A)	8.000 de unități	4-5 săptămâni	5 zile
CBR Heavy Industrial (630A-800A)	3.000 de unități	4-5 săptămâni	7 zile
Configurații personalizate (IΔn speciale, curbe)	Baza proiectului	5-6 săptămâni	2 saptamani

Structura echipei de inginerie și tehnică

Departament	Personal	Expertiza	Responsabilitati
Inginerie R&D	5 ingineri	Tehnologie de curent rezidual, design senzor magnetic, sisteme încorporate, electronică de putere	Noua dezvoltare CBR, inovație de tip B/F/B+, portofoliu de brevete (40+ brevete)
Ingineria proceselor	18 ingineri	Fabricare transformatoare toroidale, turnare BMC, asamblare de precizie, manufacturing lean	Optimizarea producției, documentarea POS, îmbunătățirea randamentului (>99,5%)
Testare și validare	15 ingineri	Testare cu curent ridicat, simulare cu curent rezidual, EMC, testare de mediu	Coordonarea testării de tip (IEC 60947-2 Anexa B, IEC 61008/61009), analiza defecțiunilor
Ingineria aplicațiilor	10 ingineri	Coordonare selectivă, scheme de protecție împotriva scurgerilor de pământ, aplicații EV/regenerabile	Suport tehnic clienți, studii de discriminare, punerea în funcțiune a șantierului
Asigurarea calității	30 de tehnicieni	ISO 9001, ISO 14001, control statistic proces, laborator de metrologie	Audit furnizor, audit proces, acțiune corectivă, managementul calibrării

Certificari si documentatii de conformitate

Certificare	Organismul emitent	Domeniul de aplicare	Valabilitate
ISO 9001:2015	ZHONGDA HUAYUAN	Sistem de management al calitatii	Supraveghere anuală
Test de tip IEC 60947-2 Anexa B	Intertek	Performanță industrială CBR	Pe serie de produse
Marcaj CE	Organismul notificat	acces pe piața UE	Dependent de proiectare
CCC (China)	CQC	Certificare obligatorie chineză	valabilitate de 5 ani
Schema CB	IECEE	Certificare internațională	Pe serie de produse

De ce se deosebește producția noastră CBR

Unitatea noastră de producție reprezintă40 de ani de specializare în tehnologia de protecție împotriva curentului rezidual și a scurgerilor la pământ, oferind CBR care depășesc standardele globale prin:

Expertiza transformator toroidal: producție internă de miez nanocristalin, automatizare de înfășurare de precizie și testare CBCT cuprinzătoare care asigură acuratețea sensibilității <±5%

Integrare verticală: De la procesarea materialului de bază până la asamblarea finală, control complet asupra componentelor critice (transformatoare toroidale, unități de declanșare electronice, carcase turnate)

Infrastructură avansată de testare: 3 milioane USD+ investit în sisteme de testare CBR integrate capabile de verificare simultană a supracurentului și a curentului rezidual, testare a sensibilității DC de tip B și conformitate EMC

Strategia globală de certificare: Conformitatea cu mai multe standarde care permite intrarea pe piață fără întreruperi în peste 100 de țări, fără teste redundante

Pentru specificații tehnice, studii de coordonare selectivă, îndrumări pentru aplicații de tip B sau programarea auditului în fabrică, echipa noastră de ingineri oferă consultanță directă pentru a se asigura că arhitectura dumneavoastră de protecție împotriva scurgerilor la pământ îndeplinește atât cerințele de siguranță a personalului, cât și obiectivele de continuitate operațională.

CDADA este un Întrerupător de scurgere la pământ producător și furnizor în China. Fabrica noastră deservește diverse industrii, cum ar fi sistemele de alimentare, automatizarea clădirilor și producția industrială, oferind soluții flexibile OEM/ODM.
