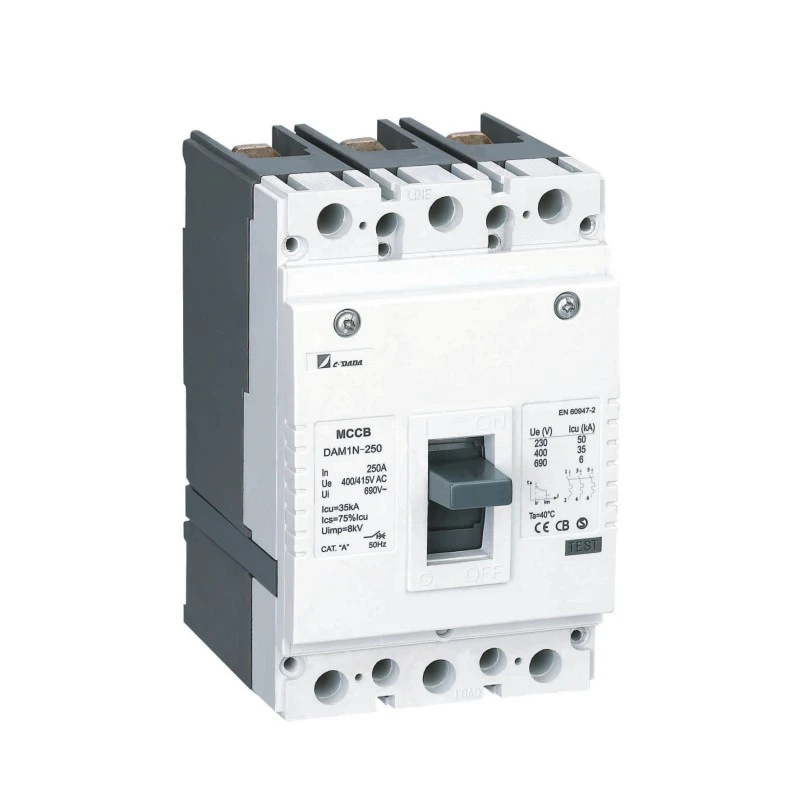

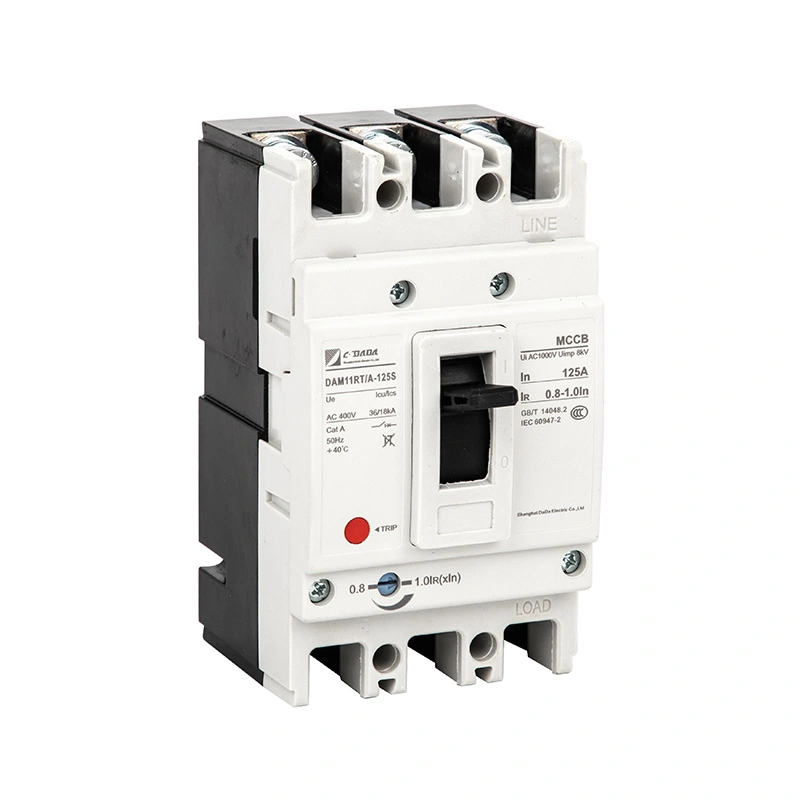

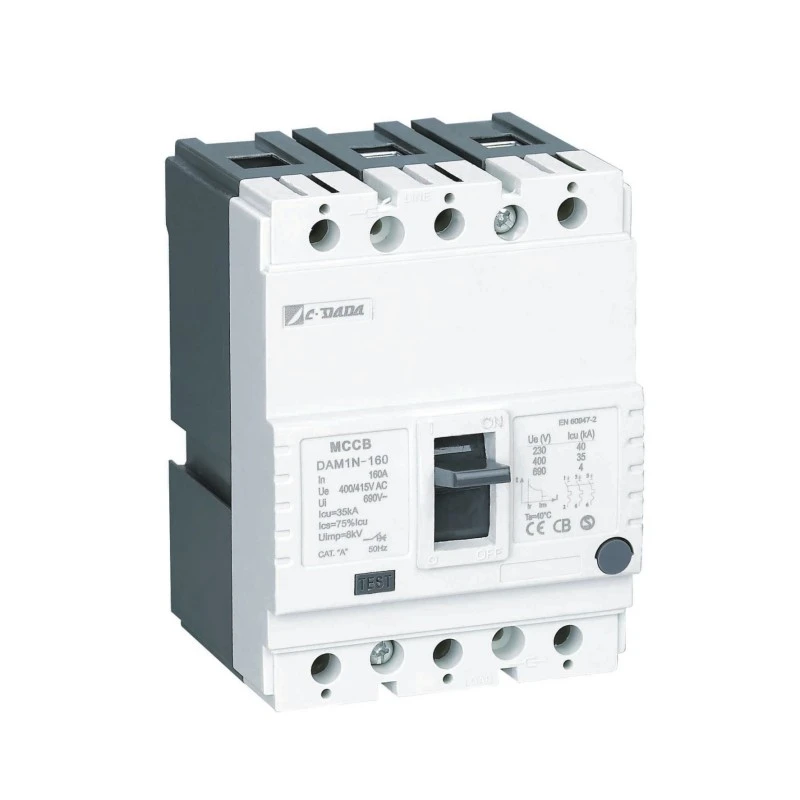

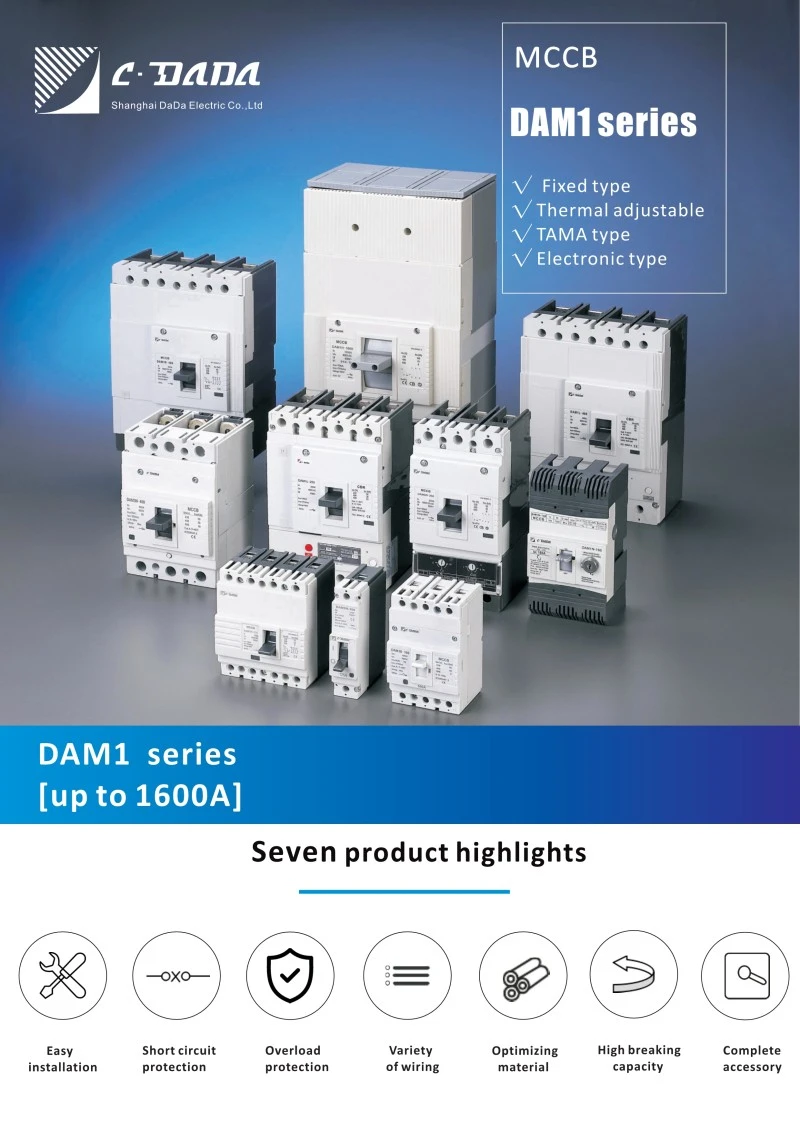

Întrerupător cu carcasă turnată de tip fix

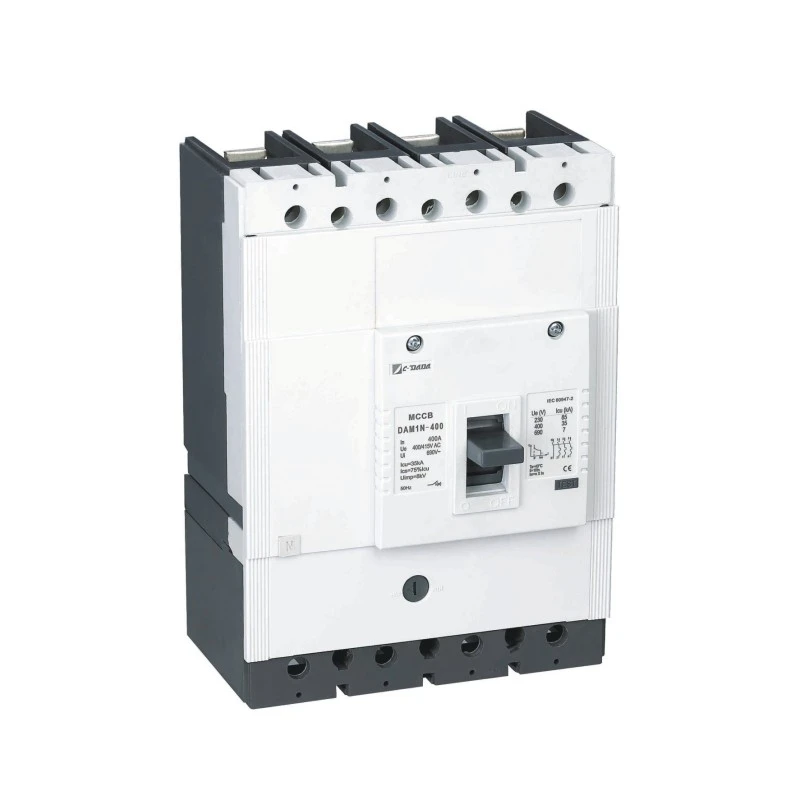

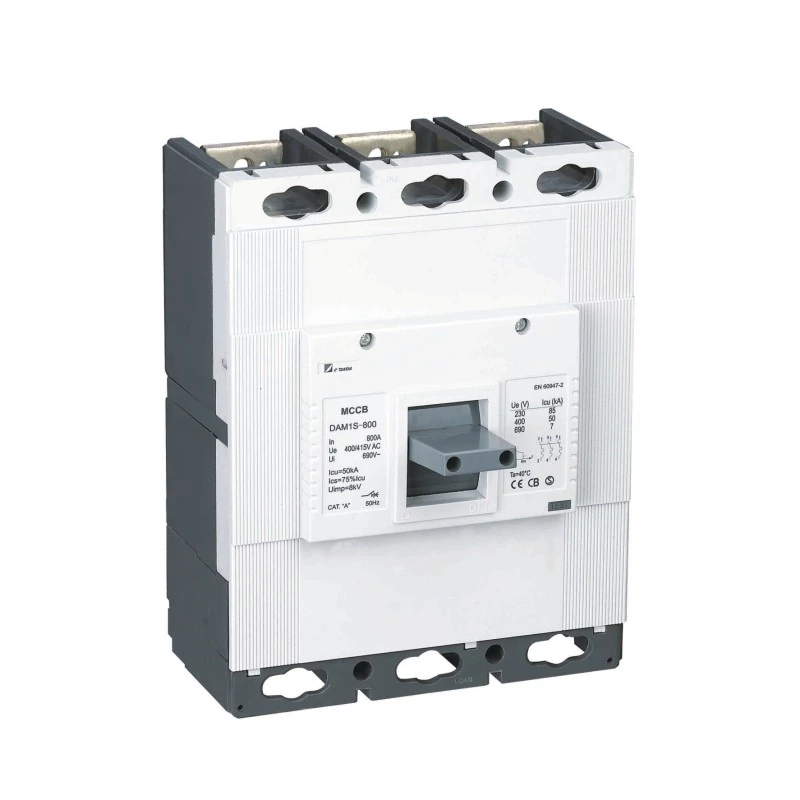

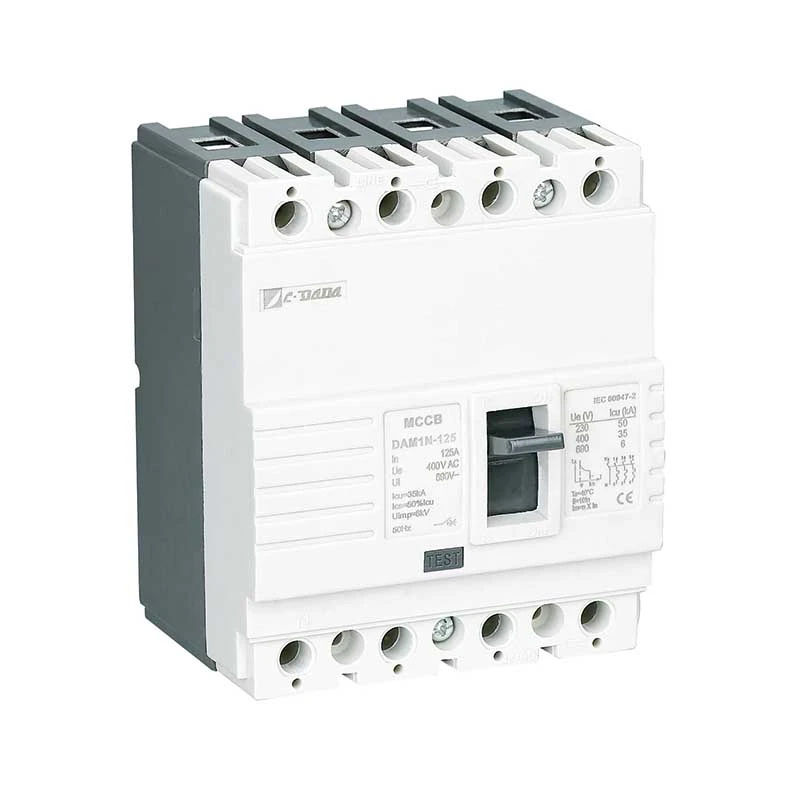

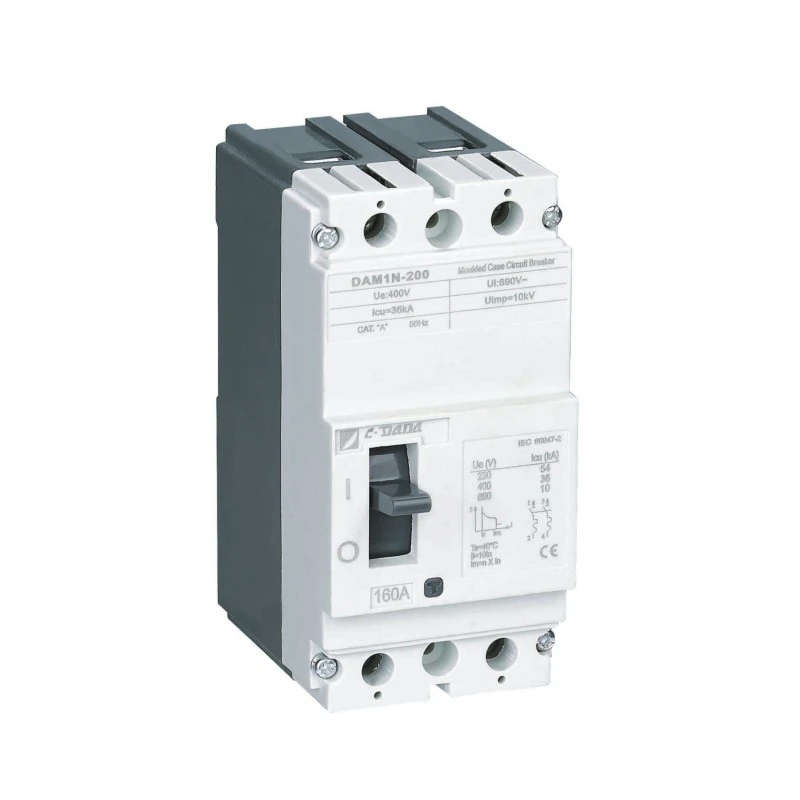

Seria DAM1 de întrerupătoare cu carcasă turnată de tip fix CDADA (MCCB) satisface nevoile oricărei aplicații, de la utilizatorii mici până la transformatoare industriale și instalații de distribuție.

Seria DAM1 are șapte dimensiuni de cadru, până la 1600A, capacitate de întrerupere de până la 100 kA, tensiune de funcționare de până la 1000 de volți, satisface cu ușurință o varietate de nevoi cuprinzătoare de accesorii electrice și mecanice, oferă o varietate de soluții de instalare pentru a maximiza nevoile oricărui sistem de alimentare.

Cu certificare globală KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 este cea mai bună alegere pentru fabricile de electrocasnice din întreaga lume și OEM.

Specificații cheie

Parametrii electrici ai întreruptorului cu carcasă turnată DAM1 MCCB

● Icu:O-t-CO test (O:Manevra Deschidere,CO:Manevra Închidere-Deschidere,t:Durata de așteptare)

● Ics: test O-t-CO-t-CO (O: manevră de deschidere, CO: manevră de închidere-deschidere, t: durata de așteptare)

★ Poziția ON/I: indică faptul că contactele întreruptorului sunt închise. În această poziție, pârghia întrerupător este în poziția superioară

★ Poziția TRIP: Indică faptul că întrerupătorul este deschis din cauza oricărei defecțiuni (suprasarcină sau scurtcircuit). În acest caz, pârghia întrerupător este în poziția de mijloc între pozițiile ON și OFF. Pentru a duce întrerupătorul, care se află în poziţia de declanşare, în poziţia ON; împingeți pârghia întrerupător în jos, așa cum este indicat de semnul OPRIT

Întrerupătorul va fi setat cu sunetul „clic”. După aceea, trageți de pârghie așa cum este indicat de semnul ON pentru a închide întrerupătorul.

★ Poziția OFF/0: Indică faptul că contactele întreruptorului sunt deschise. În acest fel, pârghia întrerupător este în poziția inferioară.

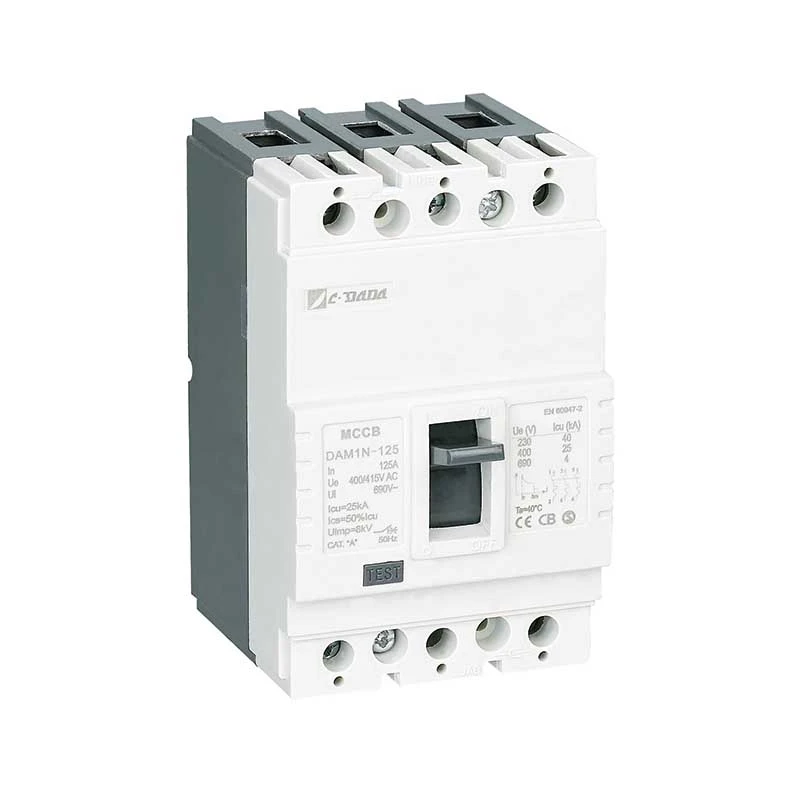

Parametrii fizici ai întreruptorului cu carcasă turnată DAM1-125 MCCB

Principiul de lucru și mecanismul de protecție

★ Protecție termică (supraîncărcare)

Banda bimetalica se indoaie atunci cand este incalzita prin supracurent sustinut (> curent nominal). Viteza de îndoire este proporțională cu magnitudinea curentului - asigurând declanșarea în timp invers care imită comportamentul termic al cablului, prevenind declanșările neplăcute și protejând echipamentul.

★ Protecție magnetică (scurtcircuit)

În timpul unui scurtcircuit (de exemplu, fază-fază sau fază-pământ), un câmp magnetic de mare curent trage instantaneu pistonul solenoidului, eliberând mecanismul de blocare în milisecunde - întrerupând curentul de defecțiune înainte să apară daune termice.

Avantajele produsului

★ Corp și capac:

Rășina poliesterică din fibră de sticlă a fost utilizată ca material pentru corp și acoperire în conformitate cu standardul EN 60512-20-2. Acest material, care se numește BMC (Bulk Molding Compound) în literatură, este preferat datorită valorilor electrice și mecanice ridicate și poate rezista la o temperatură de 160℃ în mod continuu. Materialul BMC nu arde atunci când intră în contact cu firul la o temperatură de 960℃ în conformitate cu IEC 695-2-1

Bimetal: Bimetalul este un material format dintr-o combinație a două plăci metalice cu coeficienți diferiți de extensie împotriva căldurii. Curentul care trece prin întrerupător încălzește bimetalul. Datorită efectului acestei călduri. bimetal se îndoaie spre placa mai puțin extinsă. Deoarece căldura crește pe măsură ce curentul care trece prin întrerupător crește, bimetalul este încălzit mai mult și se îndoaie mai mult. În acest fel, controlează mecanismul de deschidere pentru a deschide întrerupătorul.

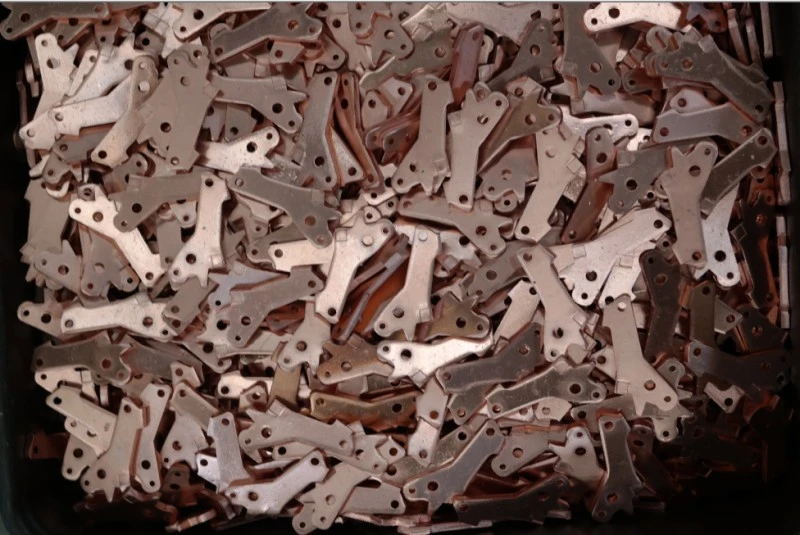

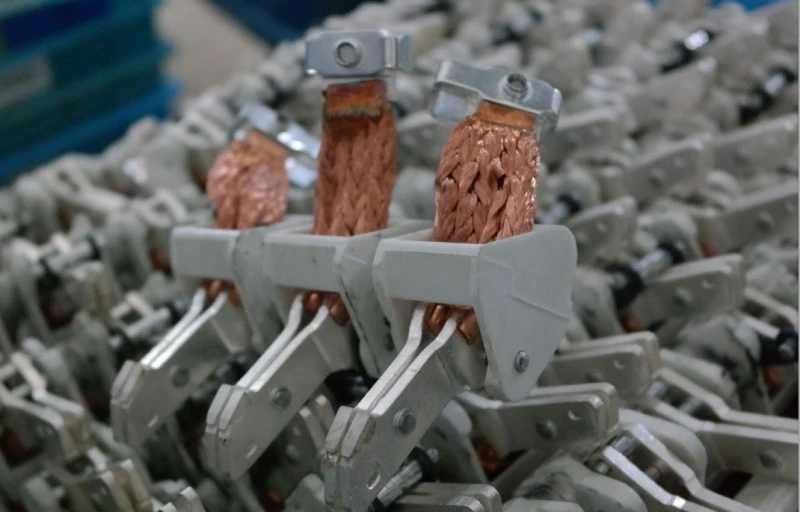

★ Contacte:

Aliajul de contact este determinat pentru întrerupătoare luând în considerare valorile curente rupte și transportate și construcția De obicei, contactele din aliaj de argint, grafit, nichel, wolfram sunt utilizate în întrerupătoare. Contactele, care sunt realizate din aliaje de argint-grafit cu o structură mai netedă, sunt folosite în contacte fixe (de jos), contactele de argint wolfram, care sunt mai dure, sunt utilizate în contactele mobile (de sus). S-a asigurat o structură presărată în contactele mobile. În acest fel, contactele din aliaj tare și tare au un loc pe contactele fixe moi în fiecare deschidere-închidere.

În acest fel, se asigură cea mai mică rezistență. Contactul în mișcare ar trebui să atingă foarte bine contactul fix pentru a avea o rezistență de contact scăzută. Cu toate acestea, forța excesivă a presiunii de contact duce la deteriorarea contactelor într-o perioadă mai scurtă decât în ​​mod normal. Aliajele de contact sunt foarte importante pentru o deschidere-închidere sănătoasă.

★ Celulă de stingere a arcului (separator):

Separatoarele sunt folosite pentru a stinge arcul care se formează în timpul funcționării întreruptorului care funcționează sub energie. În timp ce contactul în mișcare este separat de contactul fix, curentul continuă să curgă între contacte pentru o perioadă și acesta se numește arc. Acest arc ar trebui să se stingă într-un timp foarte scurt.

★ Stingerea arcului:

Arcul este împins spre separatoare datorită câmpului magnetic format în jurul arcului. În acest fel, arcul este extins și devine subțire și întrerupt între plăcile separatoare (Figura-5). Datorită caracteristicilor materialului utilizat pe pereții laterali ai separatoarelor, un gaz iese din cauza temperaturii ridicate cauzate de arc. Acest gaz are un efect important asupra stingerii arcului.

Aplicație

Întrerupătorul de circuit cu carcasă turnată de tip fix CDADA DAM1 (MCCB) este de încredere în infrastructura critică:

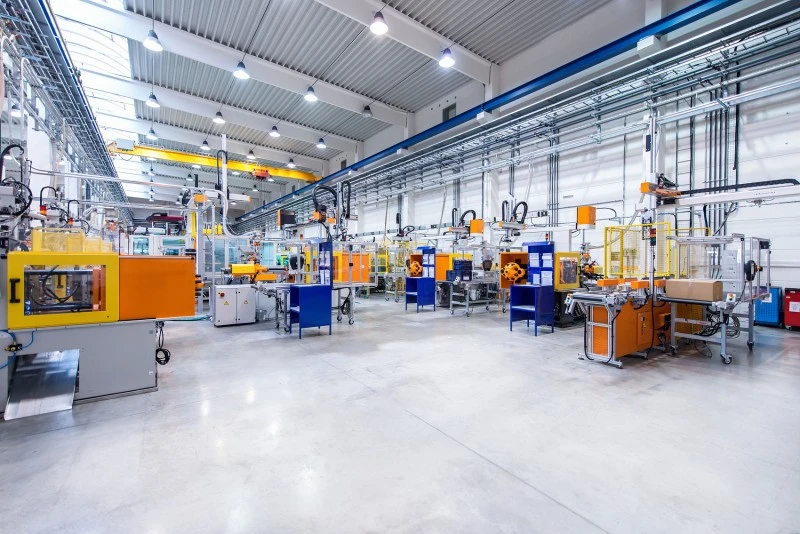

★ Industrial: fabrici de oțel, platforme de petrol și gaze, fabrici chimice

★ Asistență medicală: panouri principale și sub-distribuție ale spitalului

★ Transport: semnalizare feroviară, sisteme de bagaje din aeroport

★ Comerciale: Zgârie-nori, centre de date, centre comerciale, centre de convenții

★ Locații publice: teatre, stadioane, clădiri guvernamentale

Avantaje de instalare și întreținere

★ Integrare ușoară:

Setul standard include bare colectoare, bariere de fază și hardware

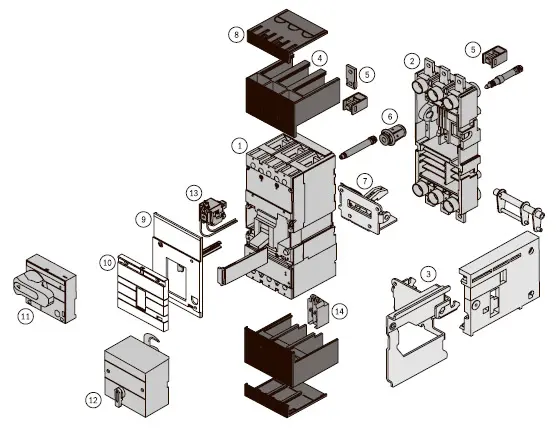

Accesorii optionale: contacte de alarma, declansatoare de shunt/subtensiune, mecanisme electrice de actionare

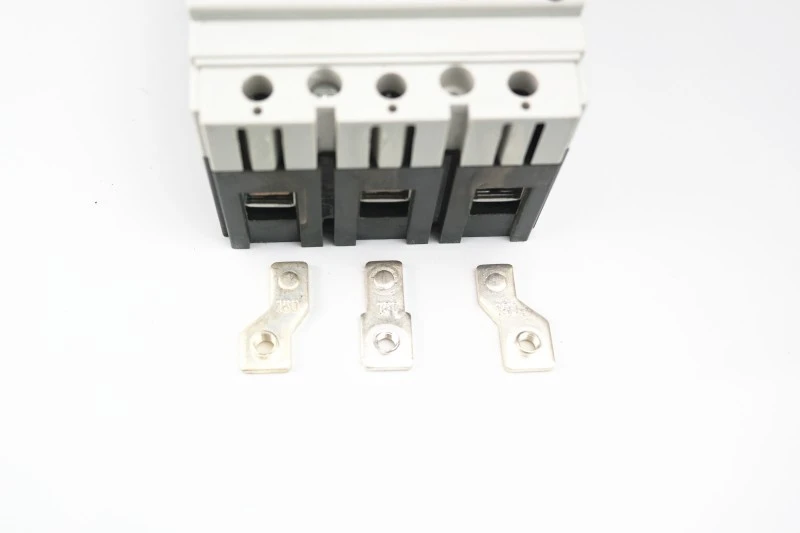

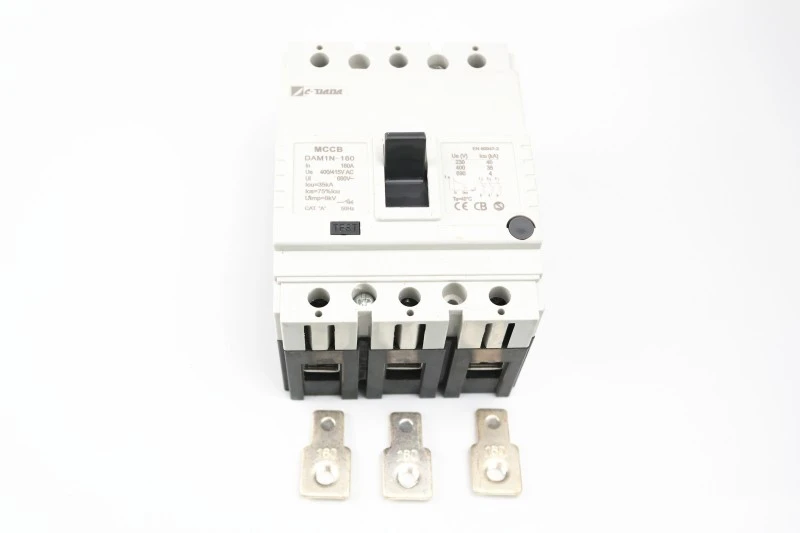

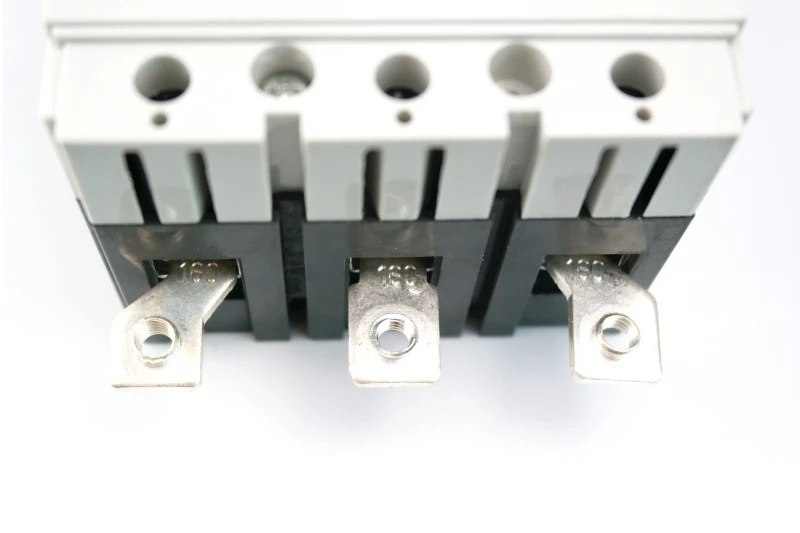

1) Conectați prin bară extinsă (foto 1)

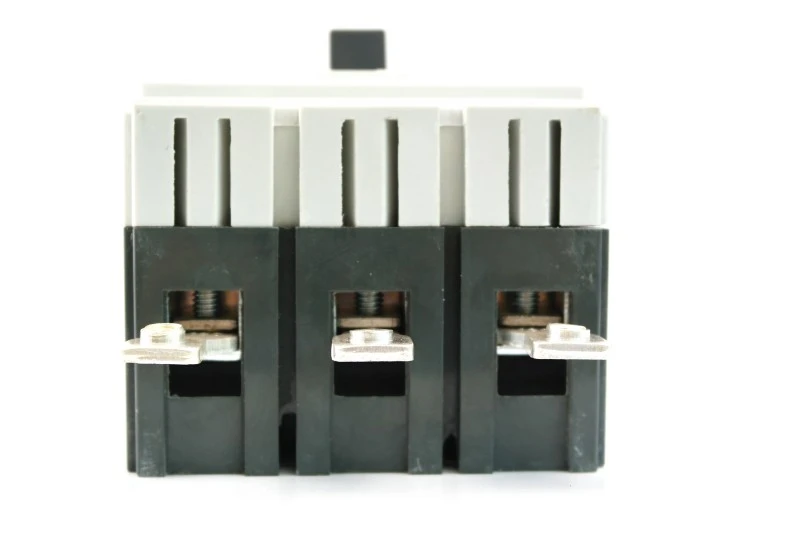

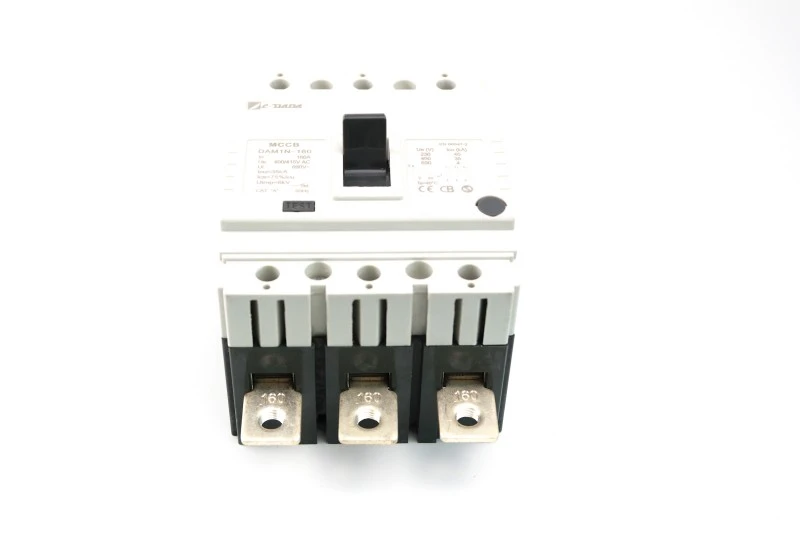

2) Conectați prin terminalul de împrăștiere (foto 2)

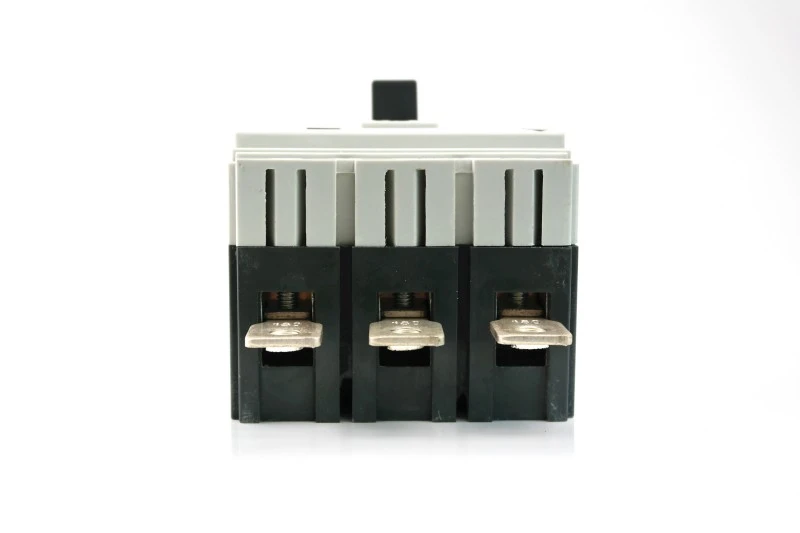

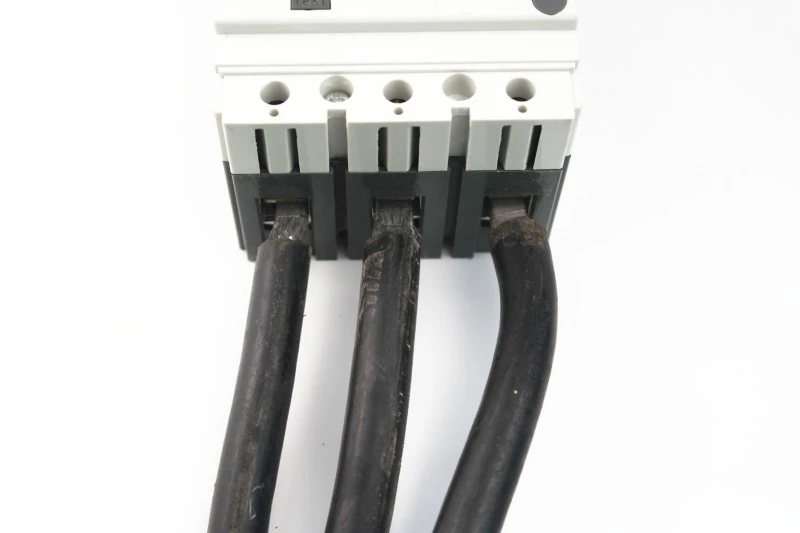

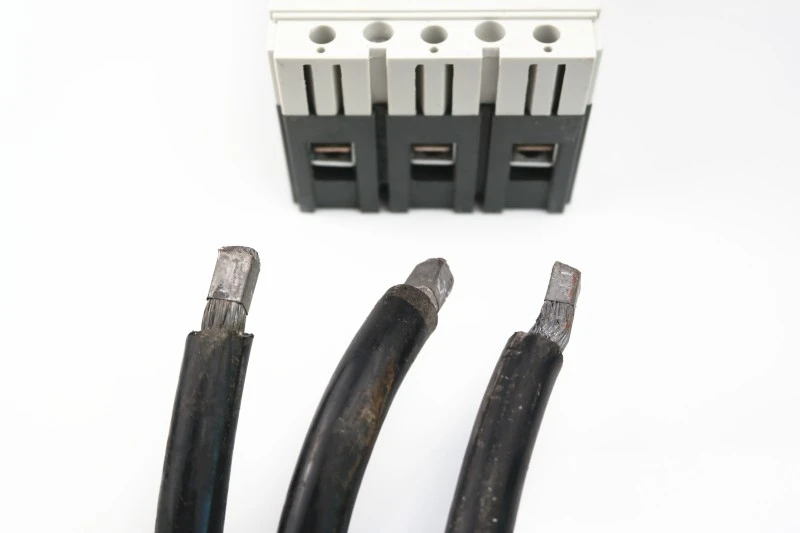

3) Conectați direct cablul (foto 3) fără a folosi capetele de cablu.

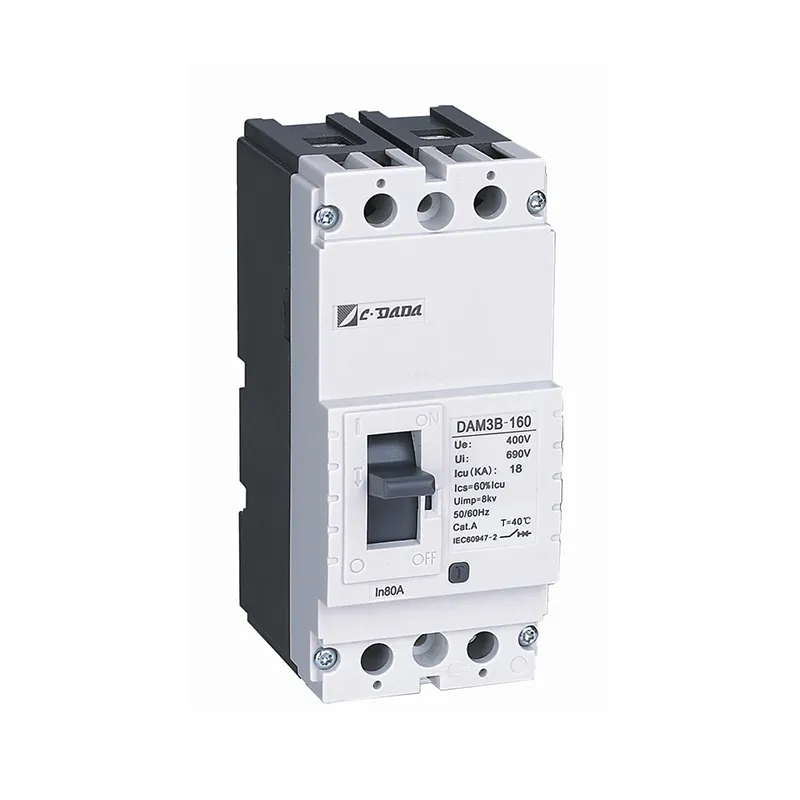

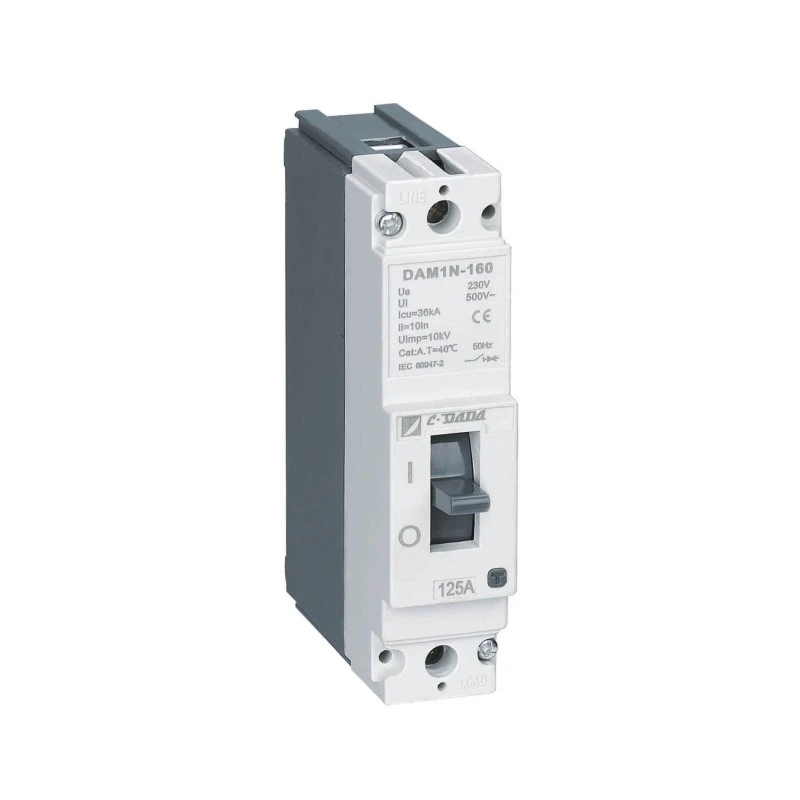

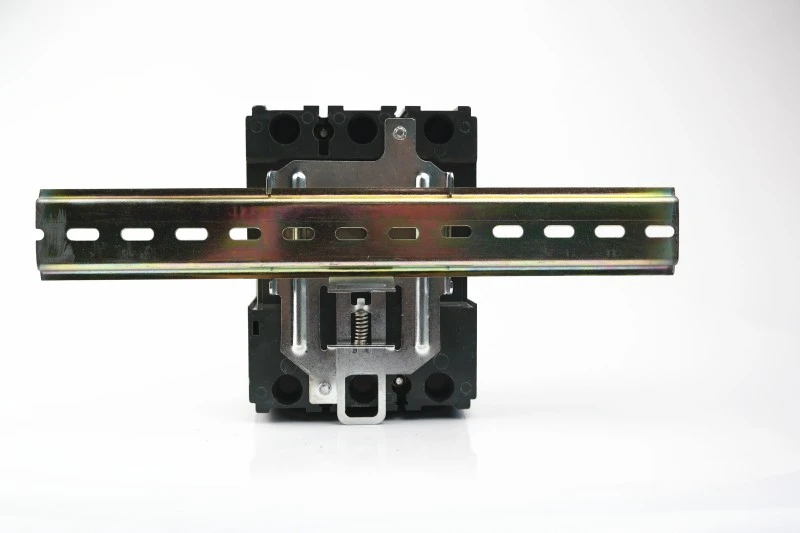

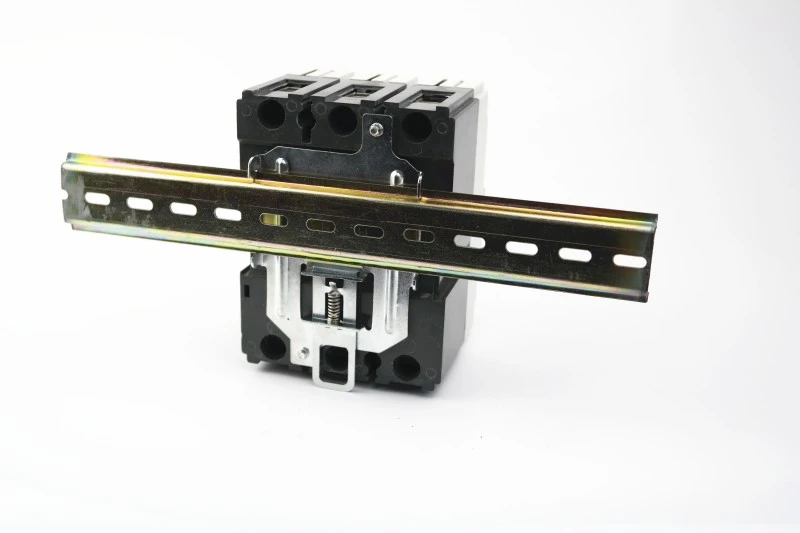

Cu ajutorul unei cleme speciale, unitățile 125 și 160 pot fi instalate pe o șină DIN.

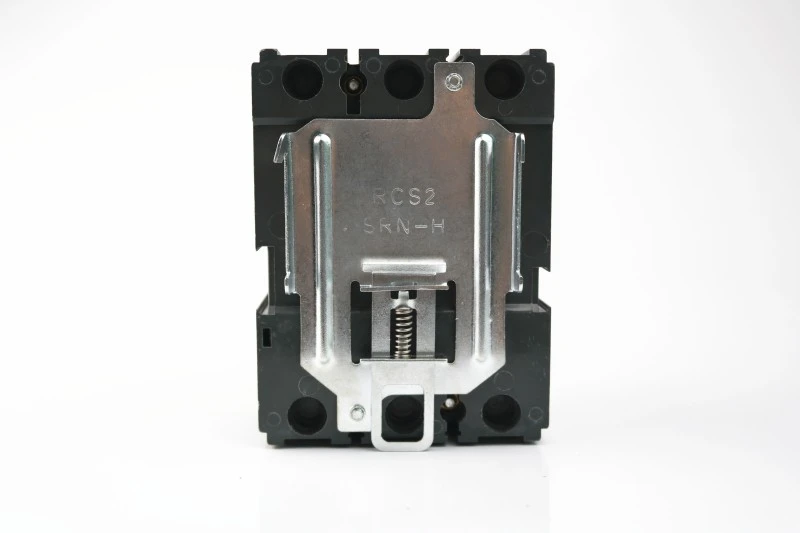

Disjunctor cu clema

clemă cu șină DIN

clemă cu șină DIN

★ Design care economisește spațiu:

10–20% mai ușor și mai compact decât alternativele casnice

Permite dimensiuni mai mici ale carcasei → materiale și costuri de transport mai mici

★ Resetare ușor de utilizat:

Indicația clară TRIP previne reînchiderea jaluzelelor

„Clic” audibil confirmă cuplarea mecanică corectă

★ Pregătit pentru viitor:

Suportă kituri de conectare și extragere (pentru anumite modele)

Compatibil cu suplimente de monitorizare inteligentă

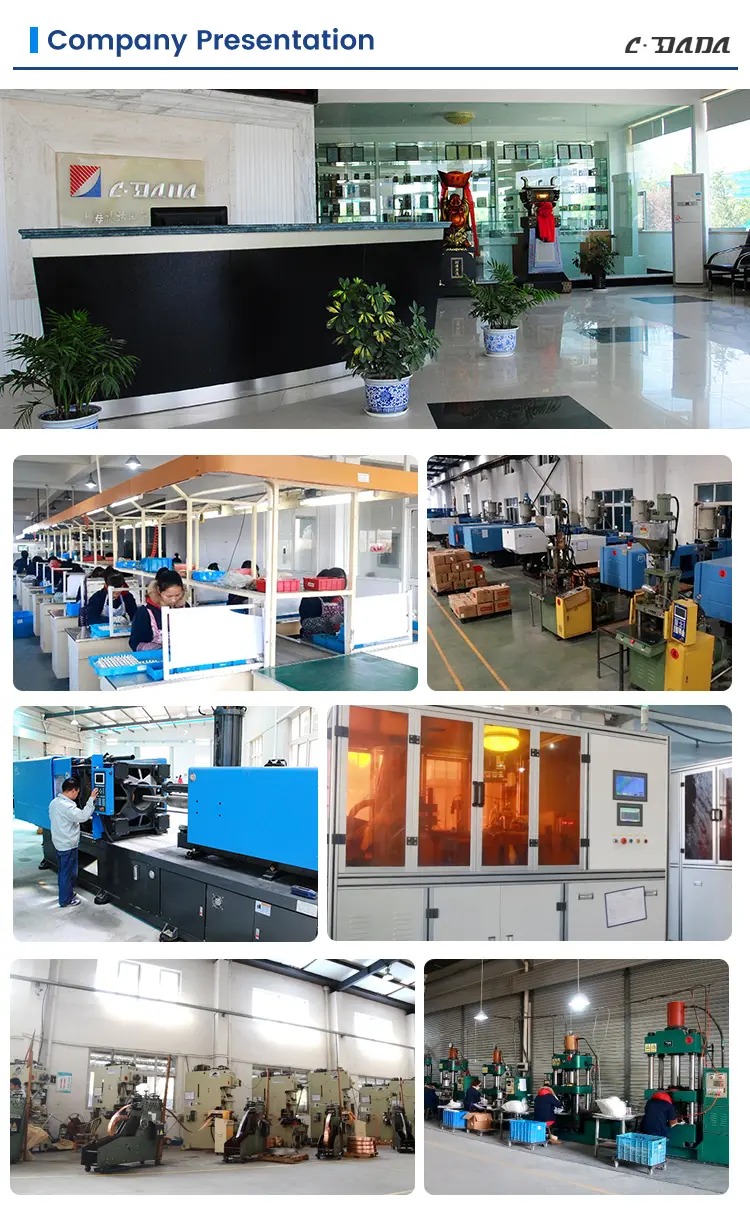

De ce să alegeți CDADA?

1. Suntem cel mai mare producător de peste 42 de ani. Compania noastra infiintata in 1983, se dezvolta foarte rapid timp de 40 de ani.

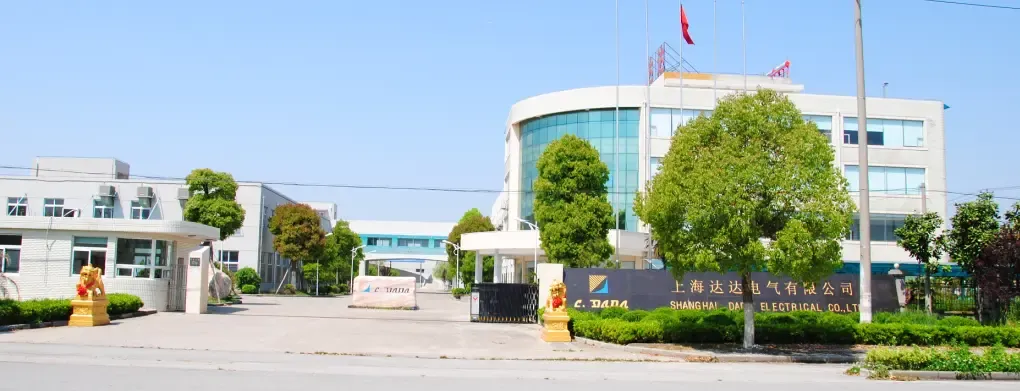

2. Grupul, care cuprinde 3 fabrici, deține o suprafață de producție de 52.400 m² și are peste 500 de angajați. Am investit aproape zece milioane de yuani pentru a ne extinde operațiunile și pentru a ne moderniza atelierele.

3. Fabrică auditată de INTERTEK, DEKRA și GMC

4. Cutii de carton de înaltă rezistență, protecție pentru paleți, bune pentru transportul de export pe distanțe lungi

Întrebări frecvente (FAQ)

Î1: Întrerupătorul de circuit cu carcasă turnată de tip fix DAM1 poate fi montat pe o șină DIN?

A1: Da — modelele 125A și 160A pot fi instalate pe șine DIN folosind clema specială opțională. Evaluările mai mari sunt doar montate pe panou.

Î2: Ce certificări deține seria DAM1?

A2: Este certificat cu CE, CB, ASTA, KEMA, SEMKO și RoHS, asigurând conformitatea în UE, Orientul Mijlociu, Asia de Sud-Est și nu numai.

Î3: Cum resetez întrerupătorul după o călătorie?

A3: Mai întâi, deplasați pârghia complet în jos la OFF (veți auzi un clic), apoi trageți-o în sus la ON. Nu forțați niciodată direct de la TRIP la ON.

Î4: Sunt compatibile dispozitivele auxiliare?

A4: Da — contactele de alarmă, contactele auxiliare, declanșatoarele de șunt/subtensiune și operatorii electrici pot fi adăugate fără dezasamblare.

Î5: DAM1 este potrivit pentru înlocuirea întrerupătoarelor mai vechi?

A5: Absolut. Amprenta sa compactă permite înlocuirea directă a MCCB-urilor vechi în majoritatea panourilor - economisind timp și costuri de upgrade.
