Fabrica de întreruptoare profesionale în miniatură din China

Vă invităm să comandați întrerupătoare miniaturale de înaltă calitate de laCDADA. În calitate de producător profesionist cu zeci de ani de experiență, oferim o gamă cuprinzătoare de configurații și sprijinim serviciile de personalizare OEM pentru a asigura conformitatea cu diverse certificări și standarde interne chineze și internaționale.Vă rugăm să nu ezitați să ne contactați pentru o cotație.

Ce este un întrerupător în miniatură?

A Întrerupător miniatural (MCB) este un dispozitiv compact, resetabil de protecție la joasă tensiune, conceput pentru a proteja circuitele electrice de suprasarcini și scurtcircuite. Funcționează la tensiuni nominale de până la240/415V AC (50/60Hz) cu evaluări curente de la0,5A până la 125A, MCB-urile servesc ca dispozitiv de protecție a circuitului primar în sistemele de distribuție electrică rezidențiale, comerciale și industriale ușoare.

MCB reprezintă un avans fundamental față de siguranțele tradiționale, oferinddeclanșare automată la detectarea defecţiunii şicapacitate de resetare manuală odată ce defecțiunea este înlăturată — eliminând înlocuirea componentelor și reducând costurile de întreținere. Fiecare MCB are un curent nominal specific, adaptat circuitului protejat, asigurând o coordonare precisă a protecției.

Categorii și configurații de produse MCB

Clasificare	Tip	Interval de curent	Caracteristici cheie
Caracteristica de declanșare (curbă)	Tip B	0,5A – 63A	3-5×În deplasare instantanee, sarcini reduse de aprindere (iluminare, încălzire rezistivă)
	Tip C	0,5A – 125A	5-10×În deplasare, pornire moderată (motoare, aparate de aer condiționat, electrocasnice mici)
	Tip D	0,5A – 63A	10-20×În deplasare, pornire mare (transformatoare, motoare mari, echipamente de sudare)
	Tip K	0,5A – 63A	8-12×În deplasare, sarcini cu motor comercial/industrial
	Tip Z	0,5A – 40A	2-3×În călătorie, echipamente electronice sensibile, protecție semiconductoare
Configurația stâlpului	unipolar (SP)	0,5A – 63A	Protecție de fază în circuite monofazate
	Dublu poli (DP)	0,5A – 63A	Protecție fază + neutru, bară de declanșare comună
	Triple-Pol (TP)	0,5A – 125A	Protectie trifazata, distributie industriala
	Cu patru poli (4P)	0,5A – 125A	Trifazat + neutru, mecanism de declanșare comun
Capacitate de rupere	Standard (S)	3kA – 6kA	Instalații casnice, rețele cu nivel scăzut de defecțiune
	Îmbunătățit (H)	10kA	Clădiri comerciale, grad mediu de defecțiune
	Ridicat (G)	15kA – 25kA	Rețea industrială, capacitate mare de defecțiuni
Standard de montaj	Sină DIN (IEC 60715)	Toate evaluările	Sină top-hat de 35 mm (TH35), instalare rapidă cu fixare
Standard de montaj	Montare pe panou	0,5A – 63A	Baza fixata cu surub, instalatii vechi

Seria de evaluare curentă (valori preferate): 0,5A,1A,2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A

Funcții de bază și capacități de protecție

Mecanism de protecție cu două elemente

Funcţie	Principiul de acționare	Parametrii tehnici
Protecție la suprasarcină (termică)	Dilatare termică benzi bimetalice	1,05×In: Fără deplasare (2h), 1,3×In: Deplasare ≤1h (In≤32A), ≤2h (In>32A), 1,45×In: Deplasare <1h
Protecție la scurtcircuit (magnetică)	Piston solenoid instantaneu	Tip B: 3-5×In, Tip C: 5-10×In, Tip D: 10-20×In, operare <20ms
Funcția de izolare	Separarea contactului pozitiv	Adecvarea pentru izolare conform IEC 60898-1, verificarea decalajului de contact
Indicație de deplasare	Steagul/fereastră mecanică	Poziție distinctă ON/OFF, mecanismul fără declanșare previne închiderea în caz de defecțiune

Caracteristici avansate de design

MCB-urile moderne încorporează elemente de inginerie sofisticate:

Mecanisme de fabricare rapidă, de spargere rapidă: Independent de viteza de funcționare a mânerului, asigurând închiderea constantă a contactului

Design fără călătorii: Previne închiderea manuală în condiții de defecțiune susținută

Reversibilitate la sarcină în linie: Terminale de intrare/ieșire interschimbabile pentru flexibilitate de instalare

Medii de aplicare și cazuri de utilizare

Mediul de instalare	Aplicație specifică	Specificații tipice
Clădiri rezidențiale	Circuite de iluminat, prize, HVAC, încălzitoare de apă	6A-32A Tip B/C, 6kA Icn, montare pe șină DIN
Birouri Comerciale	Plăci de distribuție, echipamente informatice, circuite UPS	10A-63A Tip C, 10kA Icn, 4 poli pentru 3 faze
Comerț cu amănuntul și ospitalitate	Iluminat magazin, refrigerare, utilaje de bucatarie	16A-40A Tip C, 10kA, declanșare comună pentru multipoli
Panouri de control industriale	Masini-unelte, circuite de comanda motoare, automatizari	10A-63A Tip D, 15kA, rezistență mecanică ridicată
Infrastructură	Stații de metrou, aeroporturi, spitale, centre de date	32A-125A Tip C, 25kA, limitare de curent Clasa 3
Energie regenerabilă	Protecție șiruri solare, sisteme de baterii, invertoare	10A-63A DC (IEC 60898-2), 250V/500V/1000V DC
Marine & Offshore	Distributie nave, platforme offshore	Tropicalizat (T2), rezistent la coroziune, 55°C ambient

Procesul de producție și fluxul de lucru de producție

Secvență de producție de precizie de mare volum

Materia primă IQC → Turnare prin injecție termoplastică → Ștanțare sistem de contact → Ansamblu element bimetalic → Înfășurare bobină magnetică → Integrare jgheab de arc → Ansamblu mecanism → Calibrare și testare → QC final → Ambalare

Etape critice de producție

Etapă	Detalii proces	Puncte de control al calității
Turnare prin injecție a carcasei	Termoplastic de mare impact (PA66, PBT) cu 30% fibră de sticlă, temperatură de topire 280-320°C, presiune de injecție 800-1200 bar	Toleranță dimensională ±0,05 mm, rezistență la impact >7 kJ/m², indice de urmărire >600V, inflamabilitate UL 94 V-0
Contact Stamping & Plating	Contacte argint-nichel (AgNi 90/10) sau oxid de argint-cadmiu, ștanțare progresivă a matriței, placare cu butoi argint 8-12μm	Duritate HV 80-120, rezistență de contact <100μΩ, verificare XRF pentru grosimea placajului
Producția de elemente bimetalice	Compozit inconel/oțel pasivizat, laminare de precizie, tratament termic pentru caracteristicile de deformare	Viteza de deformare 0,15-0,25 mm/°C, calibrare la 20°C de referință, consistența lotului ±3%
Fabricarea bobinei magnetice	Sârmă de cupru (0,3-0,8 mm diametru), înfășurare automată, impregnare cu lac în vid	Număr de ture ±1%, rezistență DC ±5%, rezistență de izolație >100MΩ
Ansamblu jgheab cu arc	Plăci de separare din oțel (0,5 mm), grile cu arc ceramic, geometrie optimizată a camerei de deionizare	Verificare flux magnetic, rigiditate dielectrică 2.5kV, dimensional ±0.02mm
Integrarea mecanismului	Sistem de încărcare cu arc din oțel, mecanism de comutare, declanșare fără declanșare, arcuri de stocare a energiei	Rezistenta mecanica 20.000 de cicluri, forta de declansare 3-8N, fiabilitate comutatoare
Calibrare finală	Testare automată timp-curent la 1,05×In, 1,25×In, 5×In (sau specifică curbei)	Timp de deplasare ±20% toleranță, verificare instantanee de deplasare, permanență marcare

Specificații materiilor prime primare și componentelor

Componentă	Specificația materialului	Standarde pentru furnizori	Proprietăți cheie
Carcasă turnată	PA66 GF30 (poliamidă 66, 30% fibră de sticlă) sau PBT GF30	IEC 60664-1, UL 94 V-1	Indice de urmărire >600V, rezistență la căldură 160°C, rezistență la impact >7 kJ/m², disponibil fără halogeni
Mâner de operare	Amestec PC/ABS sau PA66	ISO 527	Rezistenta la tractiune >50MPa, stabilizat UV, rezistent la culoare
Contacte fixe/în mișcare	Cupru electrolitic (Cu-ETP C11000) + placare AgNi 90/10 sau AgCdO	ASTM B152	Conductivitate ≥100% IACS, rezistență la eroziunea arcului, anti-sudare
Banda Bimetalica	Inconel 718/compozit de oțel pasivat (ASTM TM2) sau alamă/oțel	ASTM B388	Rata de deformare 0,2 mm/°C, stabilitate ±3% peste 20 de ani, rezistenta la fluaj
Bobina Magnetică	Sârmă de cupru emailat (Clasa F 155°C sau Clasa H 180°C)	IEC 60317	Tensiune de rupere >3kV, lipire 390°C/2s, flexibilitate
Plăci de separare a arcului	Oțel laminat la rece SPCC-SD (0,5 mm) cu acoperire ceramică	JIS G 3141	Permeabilitatea magnetică >2000, rezistență la căldură >1000°C, stingerea arcului
Arcuri de acționare	Oțel carbon temperat cu ulei SWP-B sau oțel inoxidabil 301	JIS G 3522	Durata de viata la oboseala >50.000 de cicluri, rezistenta la tractiune 1800-2200MPa
Terminale	Alama C36000 sau cupru C11000 cu placare cu cositor (5-8μm)	ASTM B16	Densitate de curent 1,0-1,2 A/mm², rezistență la cuplu 1,5-2,5 Nm, rezistență la coroziune
Clip de montare	Oțel pentru arc 65Mn sau oțel inoxidabil 304	GB/T 1222	Forța de prindere 50-100N, compatibilitate șină DIN (EN 60715)

Conformitatea cu standardele și protocoalele de testare

Cadrul standardelor internaționale

Standard	Domeniul de aplicare	Evaluări aplicabile
IEC 60898-1	Întrerupătoare pentru funcționare cu curent alternativ (casnic și similar)	Linia de referință globală pentru MCB-uri AC de până la 125A, 415V
IEC 60898-2	Întrerupătoare pentru funcționare AC și DC	MCB-uri cu rating DC pentru aplicații solare, baterii, șine
EN 60898-1	versiune europeană armonizată	Marcaj CE, conformitate cu piața UE
IEC 60947-2	Aparatură de joasă tensiune - Întreruptoare	MCB-uri industriale >80A, capacitati de rupere mai mari
GB/T 10963.1	Echivalentul standardului național chinezesc	Certificare CCC, piața din China

Teste de tip obligatorii (IEC 60898-1)

Categoria de testare	Test specific	Criterii de acceptare
Marcare și documentare	Indelebilitatea marcajului	Permanent după ștergere cu solvent, ciclul de temperatură
Integritate mecanică	Fiabilitatea șuruburilor, conexiunilor, terminalelor	Fără slăbire după vibrații, rezistență la cuplu
Siguranţă	Protecție împotriva șocurilor electrice	IP20 minim, terminale rezistente la degete
Proprietăți dielectrice	Rezistenta la frecventa de putere (2kV/1min), impuls (6kV)	Fără defecțiuni, fără fulgerări
Creșterea temperaturii	Curent continuu la 40°C ambiant	Terminale ≤60K, carcasă ≤40K
Test de 28 de zile	Susținut 1,13×În încărcare	Fără călătorie, fără degradare
Caracteristici de declanșare	Verificare convențională timp-curent	1,05×In: fără deplasare (2h), 1,3×In/1,45×In: deplasare în limite
Rezistenta mecanica	20.000 de operațiuni în gol	<5% variație de parametri, fără eșec
Rezistenta electrica	4.000 de operațiuni de sarcină la curent nominal	Uzură la contact <50%, caracteristicile de deplasare menținute
Rupere în scurtcircuit	Verificare Icn (evaluat), Ics (serviciu).	3 operatii, intrerupere cu succes, recuperare dielectrica
de mediu	Soc mecanic, impact, caldura, foc, ruginire	Funcțional după condiționare, fără degradare a siguranței

Standarde de control și inspecție a calității din fabrică

QC material primit (IQC)

Material	Articole de inspecție	Planul de eșantionare	Echipamente
Granule termoplastice	Conținut de sticlă, vâscozitate, umiditate, culoare	Per lot, verificare COA	Indexator de flux de topire, analizor de umiditate, spectrofotometru
Sârmă de cupru (contacte)	Puritate ≥99,9%, conductivitate, recoacere	AQL 0,65	Spectrometru, conductimetru
Soluție de placare cu argint	Concentrația metalelor, pH-ul, impuritățile	Monitorizare zilnică	Spectrometru de absorbție atomică
Banda bimetalica	Rata de deviere, rezistenta, stabilitate	Pe lot, testare prin probă	Cuptor termic, masurare deformare
Sârmă emailată	Diametrul, grosimea izolației, tensiunea de avarie	AQL 1.0	Micrometru, tester dielectric
Oțel pentru arcuri	Rezistență la tracțiune, rezistență la oboseală, formare	Pe lot	Masina de tractiune, tester de oboseala

Controlul calității în proces (IPQC)

Gara	Parametrii de control	Frecvenţă	Metodă
Turnare prin injecție	Temperatura 280-320°C, presiune 800-1200 bar, timp de ciclu	Fiecare ciclu	Monitorizare SCADA, diagrame SPC
Ștampilarea contactului	Dimensiune ±0,02 mm, bavuri <0,01 mm, grosime placare	La fiecare 30 de minute	Comparator optic, analizor XRF
Calibrare bimetal	Deformare la temperatura de referință, test de fluaj	La fiecare 100 de unități	Stație de calibrare automată
Înfășurarea bobinei	Numărarea tureelor, controlul tensiunii, uniformitatea stratului	Fiecare unitate	Mașină de bobinat automată cu feedback
Asamblare mecanism	Forță de comutare, funcție fără deplasare, distanță de contact	Fiecare unitate	Indicator de forță, banc de testare automat
Asamblare finală	Marcarea cuplului, alinierea contactelor, funcționarea mânerului	Fiecare unitate	Sistem de vedere, tester funcțional

Controlul final al calității (FQC) și QC de ieșire (OQC)

Element de testare	Standard	Dimensiunea eșantionului
Tensiune de rezistență dielectrică	2kV AC/1min	100%
Rezistenta de izolare	>100MΩ @ 500V DC	100%
Rezistenta de contact	<100μΩ pe pol	100%
Caracteristici de declanșare	1,05×In (fără deplasare), 1,3×In (deplasare), 5×In (instantaneu)	100%
Funcționare mecanică	5 cicluri ON-OFF, verificare fără deplasare	100%
Distanța între contactele deschise	≥3mm (conform IEC 60898-1)	100%
Inspecție vizuală și dimensională	Zero defecte pe dimensiuni critice	100%
Marcarea permanenței	Ștergere cu solvent, test de abraziune	AQL 1.0
Integritatea ambalajului	Test de cădere, vibrații (ISTA 3A), etichetare	Pe lot

Infrastructura de producție și capacitatea de producție

Echipamente avansate de producție

Categoria echipamentelor	Specificația mașinii	Funcţie	Capacitate
Turnare prin injecție	Presă de injecție termoplastică de 120 de tone (Arburg/Engel) cu manipulare robotizată	Carcasa MCB, capacul, producția camerei cu arc	5.000 de locuințe/zi
Ștanțare progresivă	Presă de mare viteză de 60 de tone (Bruderer/Yamada Dobby) cu protecție a matriței	Ștanțare contact, formare terminale	30.000 de contacte/zi
Tratament de suprafață	Linie automată de placare a butoiului (argint, cositor)	Grosimea plăcii de contact 8-12μm	5.000 kg/zi
Asamblare	Asamblare de mare viteză	Asamblare mecanism, calibrare, testare	3.000 de unități/zi pe linie
Echipamente de testare	Set automat de testare a injecției primare (3-125A, capacitate de defecțiune 10.000A)	Verificarea curbei timp-curent	500 unități/oră
	Tester mecanic de anduranță (20.000 de cicluri, IEC 60898-1 Clauza 9.11)	Testare de viață, monitorizare uzură	200 de unități simultan
	Camera de testare EMC (pentru accesorii electronice)	Testarea imunității/emisiilor	100 de unitati/zi

Capacitatea de producție și timpii de livrare

Categoria de produs	Capacitate lunară	Timp de livrare standard	Capacitate de comandă urgentă
MCB standard (0,5A-63A, SP/DP)	1.000.000 de unități	3-4 săptămâni	3 zile (componente stoc)
MCB industrial (80A-125A, TP/4P)	200.000 de unități	3-4 săptămâni	5 zile
DC MCB (IEC 60898-2)	100.000 de unități	3-4 săptămâni	5 zile
Configurații personalizate (curbe speciale, accesorii)	Baza proiectului	4-6 saptamani	2 saptamani

Structura echipei de inginerie și tehnică

Departament	Personal	Expertiza	Responsabilitati
Inginerie R&D	5 ingineri	Protecție la joasă tensiune, știința materialelor, proiectare electromagnetică, automatizare	Dezvoltare de noi produse (curbe B/C/D/K/Z), personalizare, portofoliu de brevete (30+ brevete)
Ingineria proceselor	18 ingineri	Turnare prin injecție, ștanțare de precizie, placare, lean manufacturing	Optimizarea liniei de productie, documentarea SOP, imbunatatirea randamentului (>99%), integrarea automatizarii
Testare și validare	12 ingineri	Testare de mare volum, simulare de mediu, inginerie de fiabilitate	Coordonarea testelor de tip, automatizarea testelor de rutină, analiza defecțiunilor, managementul certificării
Asigurarea calității	30 de tehnicieni	ISO 9001, IATF 16949, control statistic al proceselor (SPC), metrologie	Audit furnizor, audit proces, management acțiuni corective, laborator de calibrare
Ingineria aplicațiilor	8 ingineri	Proiectare electrică rezidențială/comercială, coordonare selectivă, suport pe teren	Suport tehnic pentru clienți, proiectare tablouri de distribuție, programe de instruire

Certificari si documentatii de conformitate

Certificare	Organismul emitent	Domeniul de aplicare	Valabilitate
ISO 9001:2015	TÜV SÜD / SGS / Bureau Veritas	Sistem de management al calitatii	Supraveghere anuală
Test de tip IEC 60898-1	Intertek	Siguranța și performanța produsului	Pe serie de produse
Marcaj CE	Organismul notificat	acces pe piața UE	Dependent de proiectare
CCC (China)	CQC	Certificare obligatorie chineză	valabilitate de 5 ani
Schema CB	IECEE	Certificare internațională	Pe serie de produse
SEMKO (Suedia)	Intertek	Aprobarea siguranței pieței nordice	Pe serie de produse

De ce producția noastră MCB se deosebește

Unitatea noastră de producție reprezintă40 de ani de specializare în producția de întreruptoare în miniatură, furnizând produse care depășesc standardele globale prin:

Producție de precizie în volum mare: linii automate producând peste 1.000.000 de unități lunar cu rate de defecte <50 ppm

Integrare verticală: turnare internă prin injecție a carcasei, ștanțare/placare prin contact și producție de șine DIN care asigură controlul complet al lanțului de aprovizionare

Infrastructură avansată de testare: peste 2 milioane USD investiți în testarea automată a injecției primare, verificarea rezistenței mecanice (20.000 de cicluri) și conformitatea EMC

Strategia globală de certificare: Conformitate cu mai multe standarde (IEC 60898-1, EN, GB, ) care permite intrarea pe piață fără probleme în peste 120 de țări

Capacitate de personalizare: De la formulări tropicale specializate (T2, 55°C ambiant) până la versiuni DC (250V/500V/1000V) și caracteristici unice de curbă

Pentru specificații tehnice, suport pentru proiectarea plăcilor de distribuție, studii de coordonare selectivă sau programare de audit în fabrică, echipa noastră de ingineri oferă consultanță directă pentru a se asigura că instalațiile dvs. electrice rezidențiale, comerciale sau industriale îndeplinesc atât cerințele de protecție, cât și obiectivele de fiabilitate pe termen lung.

View as

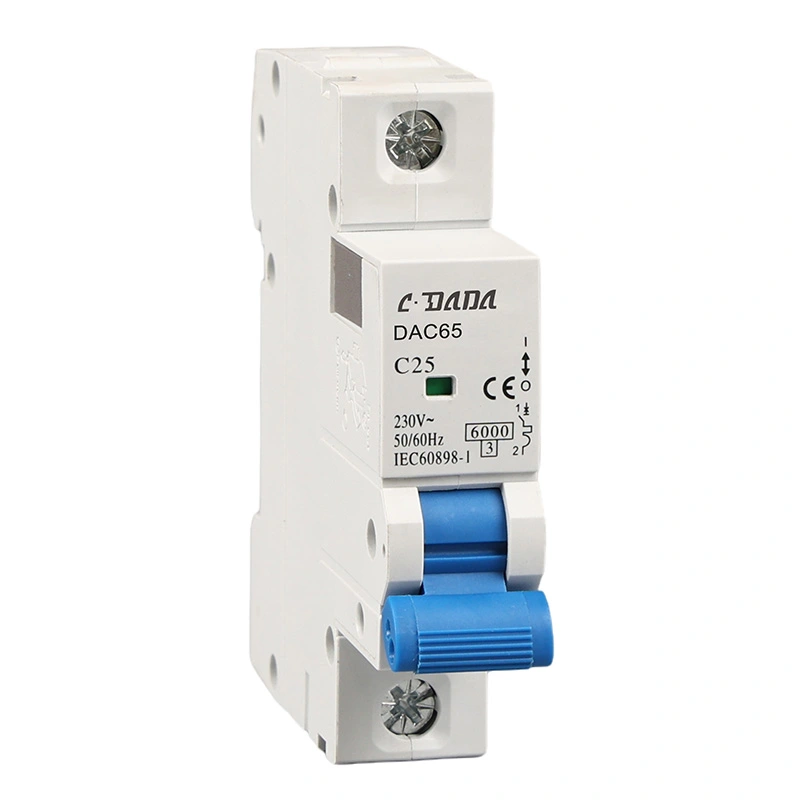

Întrerupător miniatural REAL 6KA

Contactați CDADA astăzi și permiteți-ne să fim furnizorul dvs. de întrerupător de circuit miniatural REAL 6KA, un întrerupător de circuit miniatural de înaltă calitate, conform cu IEC/EN60898 pentru o protecție fiabilă a circuitului. Dispune de declanșare magnetică termică și o carcasă ignifugă, este ușor de instalat pe șină DIN și este ușor de întreținut. Combină performanța stabilă cu designul durabil, realizând o durată de viață lungă pentru distribuția de energie rezidențială și industrială.

Vezi mai mult >> Trimite o anchetă >>

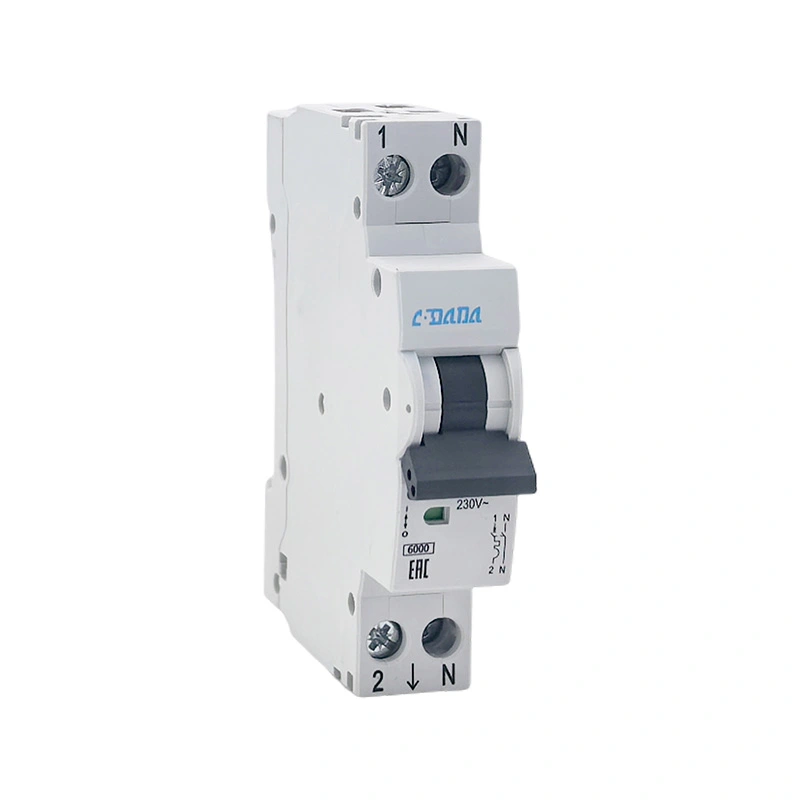

Întrerupător miniatural DPN 6KA

Disjunctorul miniatural CDADA DPN 6KA este perfect pentru achiziționarea în vrac, un întrerupător miniatural 1P+N de înaltă calitate, compatibil cu IEC60898-1 pentru protecția sigură a circuitelor casnice și comerciale. Utilizează un design cu punct de întrerupere dublu și declanșare termomagnetică stabilă, ușor de instalat pe șină DIN și simplu de întreținut. Combină o structură fiabilă cu o durată lungă de viață, asigurând o alimentare sigură pentru diferite sisteme de alimentare cu tensiune joasă.

Vezi mai mult >> Trimite o anchetă >>

Întrerupător MCB trifazat

Alegeți CDADA ca producător și furnizor și obțineți întrerupătorul nostru MCB trifazat, certificat CE CB CCC, cu capacitate de întrerupere de 6kA pentru distribuția de energie industrială și comercială. Acest produs folosește carcasă ignifugă și declanșare termomagnetică precisă, este ușor de montat pe șină DIN și simplu de întreținut. Combină performanța stabilă cu durata lungă de viață mecanică și electrică, asigurând o protecție sigură a circuitelor pentru sistemele de alimentare trifazate.

Vezi mai mult >> Trimite o anchetă >>

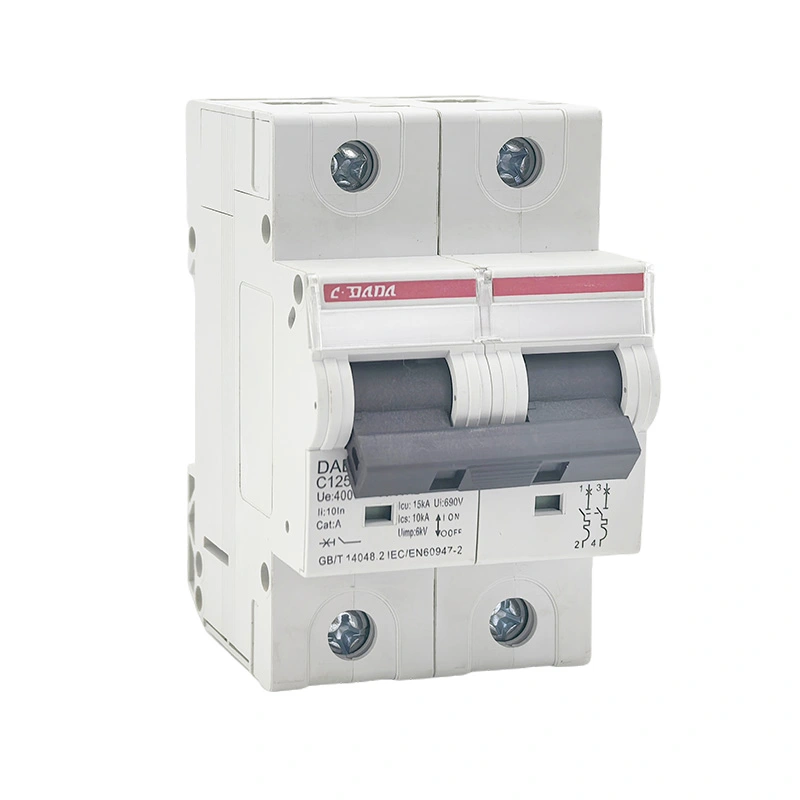

125 15KA Întrerupător miniatural

În calitate de producător de încredere de întrerupător de circuit miniatural 125 15KA, produsul CDADA este un MCB de 125A de înaltă performanță, cu capacitate de întrerupere de 15kA pentru distribuția de energie grea. Utilizează carcasă ignifugă PA66 și design cu cameră cu arc dublu, ușor de montat pe șină DIN și simplu de întreținut. Combină structura de contact argintie cu durabilitatea de calitate industrială, obținând o durată de viață foarte lungă pentru circuitele cu curent mare.

Vezi mai mult >> Trimite o anchetă >>

Întrerupător miniatural 6KA 10kA

Întreruptoarele de circuit miniaturale CDADA 6kA 10kA sunt alegerea principală pentru achizițiile în vrac, oferind o capacitate mare de întrerupere, conform standardelor IEC60898. Acest MCB este proiectat pentru o protecție stabilă a circuitelor în sistemele de alimentare rezidențiale și industriale. Avand un design compact ignifug si declansare termica-magnetica rapida, asigura siguranta impotriva suprasarcinilor si scurtcircuitelor. Ușor de instalat pe șine DIN de 35 mm, unitățile oferă o durată lungă de viață și performanțe de încredere pentru distribuitorii și antreprenorii de electricitate la nivel mondial.

Vezi mai mult >> Trimite o anchetă >>

Întrerupător miniatural de 4,5 kA 6 kA

CDADA este producător profesionist de întrerupător miniatural de 4,5 kA 6 kA, certificat cu CCC și ISO9001 pentru protecția sigură a circuitului. Utilizează carcasă ignifugă și declanșare termomagnetică precisă, este ușor de montat pe șină DIN și ușor de întreținut. Combină performanța stabilă cu durata de viață lungă, ideală pentru distribuția de energie rezidențială, comercială și industrială.

Vezi mai mult >> Trimite o anchetă >>

CDADA este un Întrerupător în miniatură producător și furnizor în China. Fabrica noastră deservește diverse industrii, cum ar fi sistemele de alimentare, automatizarea clădirilor și producția industrială, oferind soluții flexibile OEM/ODM.
