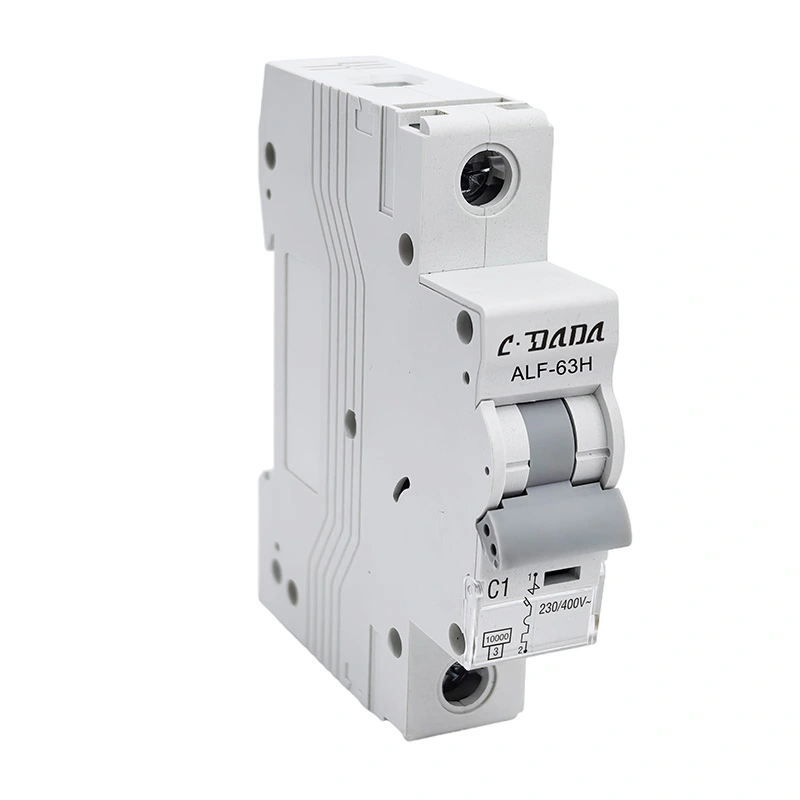

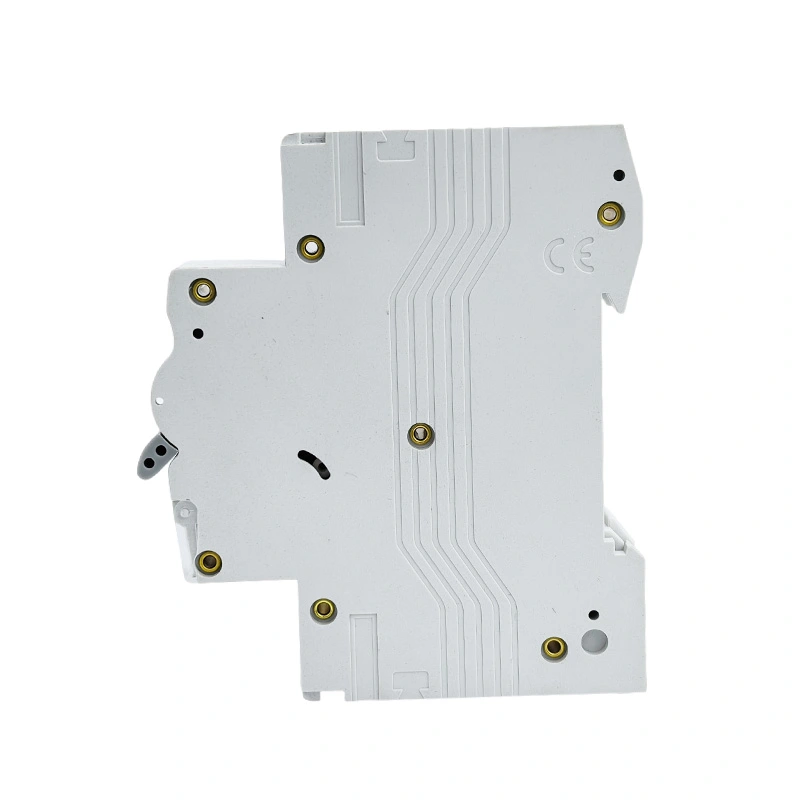

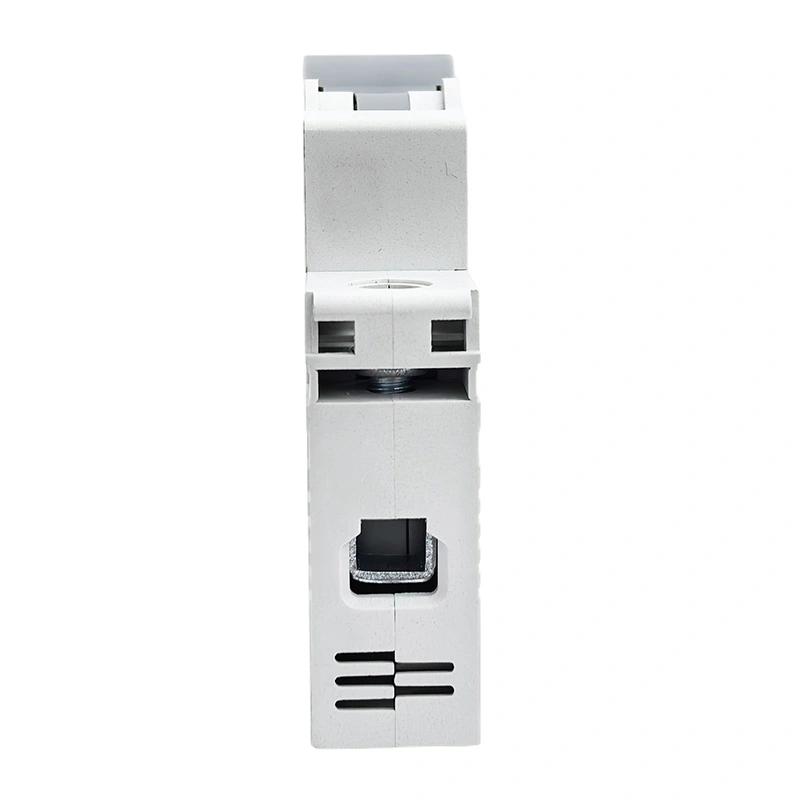

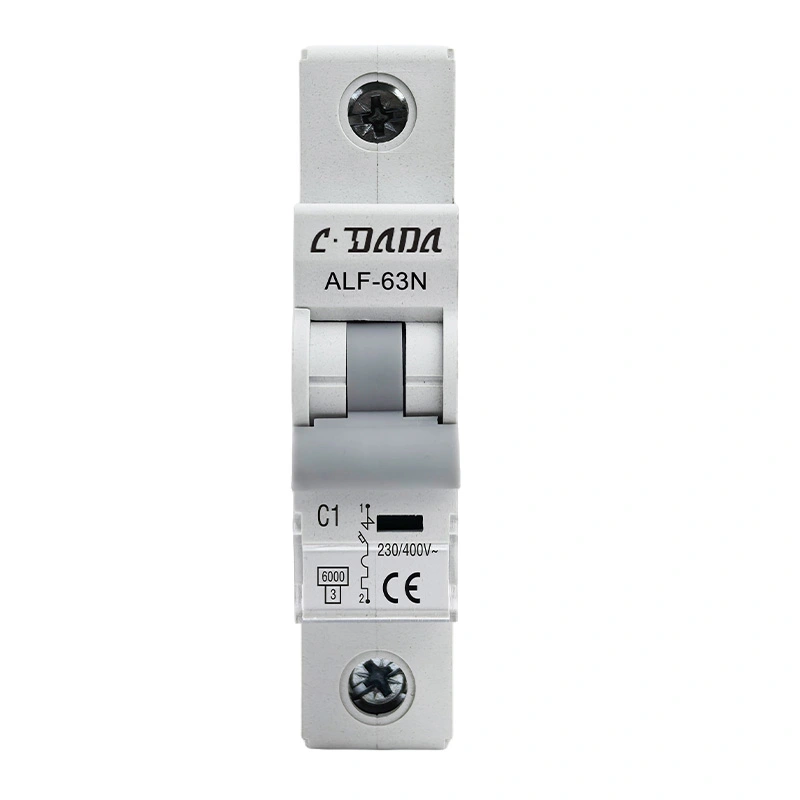

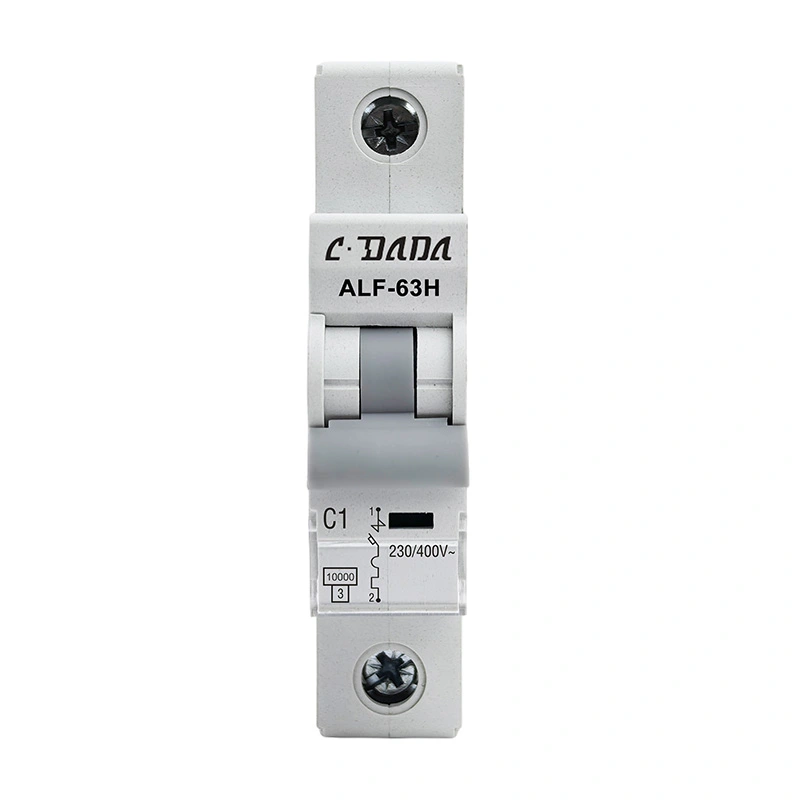

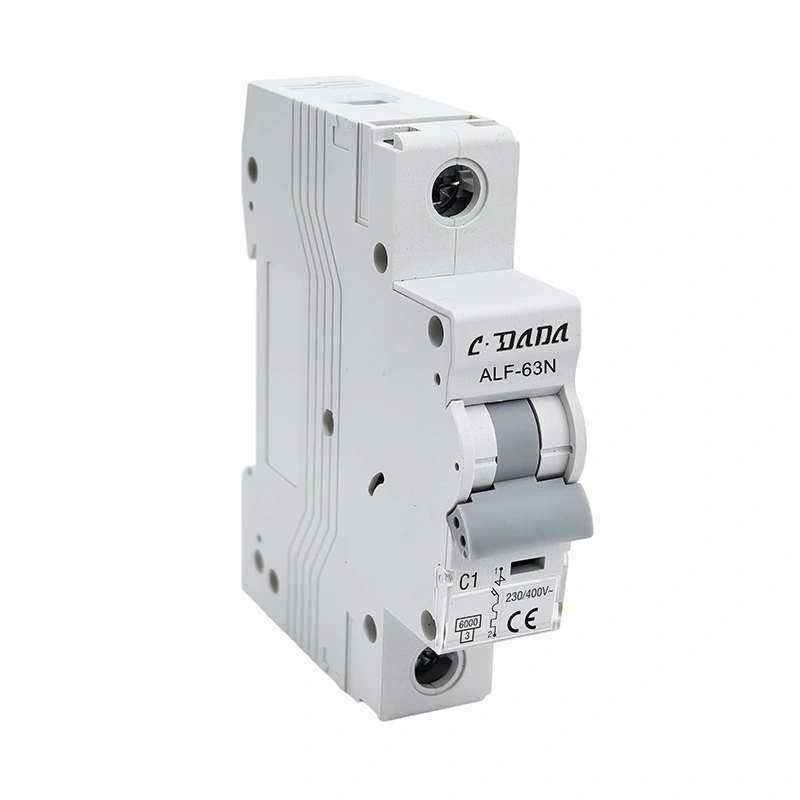

Întrerupător miniatural 6KA 10kA

Seria ALF-63N/H întrerupător în miniatură 6KA 10kA cu întrerupere înaltă (MCB), conform standardului IEC60898, MCB are caracteristica unei performanțe fiabile, funcție de protecție precisă, timp scurt de eliberare și capacitate mare de rupere, volum mic, de asemenea. Este utilizat pe scară largă în și supraîncărcarea contactoarelor, aparatelor de comutare și aparatelor electrice.

Contactați CDADA și alegeți-ne ca producător, vă putem oferi servicii OEM/ODM.

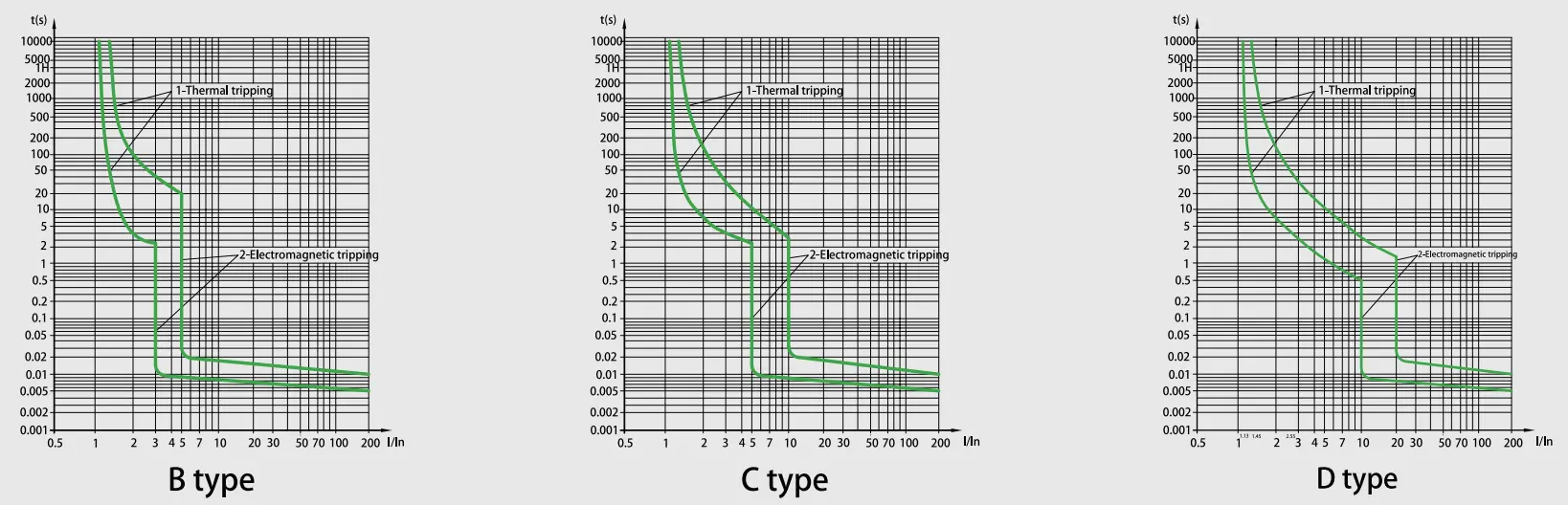

Curba caracteristică

Specificatii tehnice

Întrerupător miniatural din seria ALF-63N/H 6KA 10kA
Standard	EN/IEC60898-1
Capacitate de rupere (kA)	6,10
Protecţie	Impotriva suprasarcinii si scurtcircuitului
Curent nominal (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensiune nominală (V)	1PAC 230/400.240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tensiune nominală de rezistență la impuls Uimp (kV)	4
Tensiunea nominală de izolație Ui(V)	500
Cass limitator de energie	3
Temperatura ambiantă (℃)	-25~+40,Max.95% umiditate
Limita termica de functionare	1.13xln Nicio declanșare într-o oră
	1.45xIn Declanșare într-o oră
Funcționare magnetică	B:(3-5)xIn, ​​C:(5-10)xIn, ​​D:(10-20)xIn
Numărul de poli	1P, 1P+N, 2P, 3P, 3P+N și 4P
Tip de călătorie	Eliberare termică/magnetică
Capacitate terminală	16 mm² flexibil sau 25 mm² rigid până la 25 A
	25mm²flexibil sau 35mm²rigid de la 32A la 63A
Grad de protectie	IP20
Instalare	Montare pe șină DIN de 35 mm
Lăţime	17,8 mm pe stâlp

Caracteristica de declanșare a întreruptorului

NU.	Curent nominal de declanșare (A)	Stare initiala	Curentul de testare	Ora specificată	Rezultat de obtinut	Remarci
1	1-63	stare rece	1,13 in	t≤1h	Non-călătorie
2	1-63	la testul anterior	1.45ln	t<1h	excursie	Setarea curentului până la valoarea specificată în mod constant în 5s
3	In≤32	stare rece	2,55 in	1s	excursie
	În>32
4	1-63	stare rece	3In	t≤0,1s	Non-călătorie	tip B
			5 in	t<0,1s	excursie	tip B
			5 În 10ln	t≤0,1s	Non-călătorie	tip C
			10 in	t<0,1s	excursie	tip C
			20ln	t≤0,1s	Non-călătorie	tip D
				t<0,1s	excursie	tip D

Rezistență (operații)

Categorie	Cicluri de operare	Frecvența de funcționare	Curent nominal
Rezistenta electrica	4000	240/h	1-32
		120/h	40-63
Rezistenta mecanica	10000	240/h	1-63

Caracteristici

★ Capacitate de întrerupere a scurtcircuitului ultra-înaltă

Tehnologia avansată de control al arcului realizează o capacitate de întrerupere mai mare în comparație cu standardele din industrie, asigurând o protecție fiabilă pentru sistemele electrice de calitate industrială în condiții extreme de defecțiuni.

★ Interfață de conectare în mod dublu

Designul terminalului hibrid integrat acceptă atât andocare rigidă pentru bare colectoare, cât și prindere flexibilă a cablului, permițând adaptarea fără instrumente la diverse scenarii de instalare, reducând în același timp timpul de cablare cu 40%.

★ Mecanism de stocare a energiei pentru longevitate

Sistem de operare asistat de arc, cu rezistență la 10.000 de cicluri mecanice, cu tehnologie de compensare a uzurii

★ Carcasă compozită avansată

cu camere de stingere a arcului integrate cu proprietăți retarcante, rezistente la căldură și rezistente la impulsuri pentru evenimentele de defecțiune limitate.

★ Topologie dinamică de limitare a curentului

Suprimarea inteligentă a energiei lasate reduce curenții de defect de vârf cu 65-80%, permițând optimizarea specificațiilor dispozitivului în aval cu potențialul de reducere a costurilor sistemului global cu 30%.

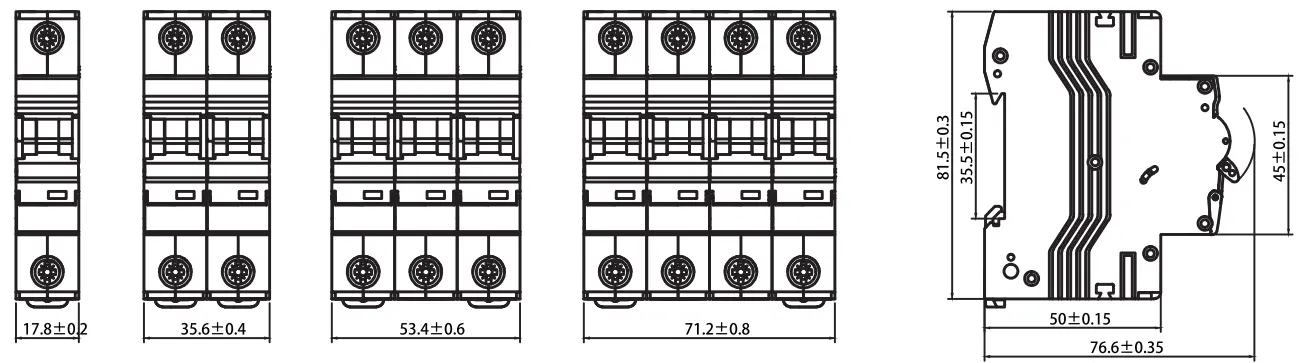

Dimensiunile conturului

Scenarii de aplicare

★ Rezidențial: unități de consum și tablouri de distribuție pentru siguranța locuinței.

★ Industrial: Protecția contactoarelor, a aparatelor de comutare și a aparatelor electrice grele.

★ Comerciale: clădiri de birouri și centre comerciale care necesită o fiabilitate ridicată.

Controlul calității și testarea standard

★ Fiecare MCB CDADA este supus unor teste riguroase pentru a asigura conformitatea cu IEC60898-1:

★ Test de declanșare termică: Verificat la 1,13 in (fără deplasare) și 1,45 in (călătorie în decurs de 1 oră).

★ Test de declanșare magnetică: Testare precisă de eliberare pentru caracteristicile B, C și D.

★ Rezistență electrică: Testat pentru 4.000 de cicluri de funcționare.

★ Rezistență mecanică: Verificat pentru 10.000 de cicluri.

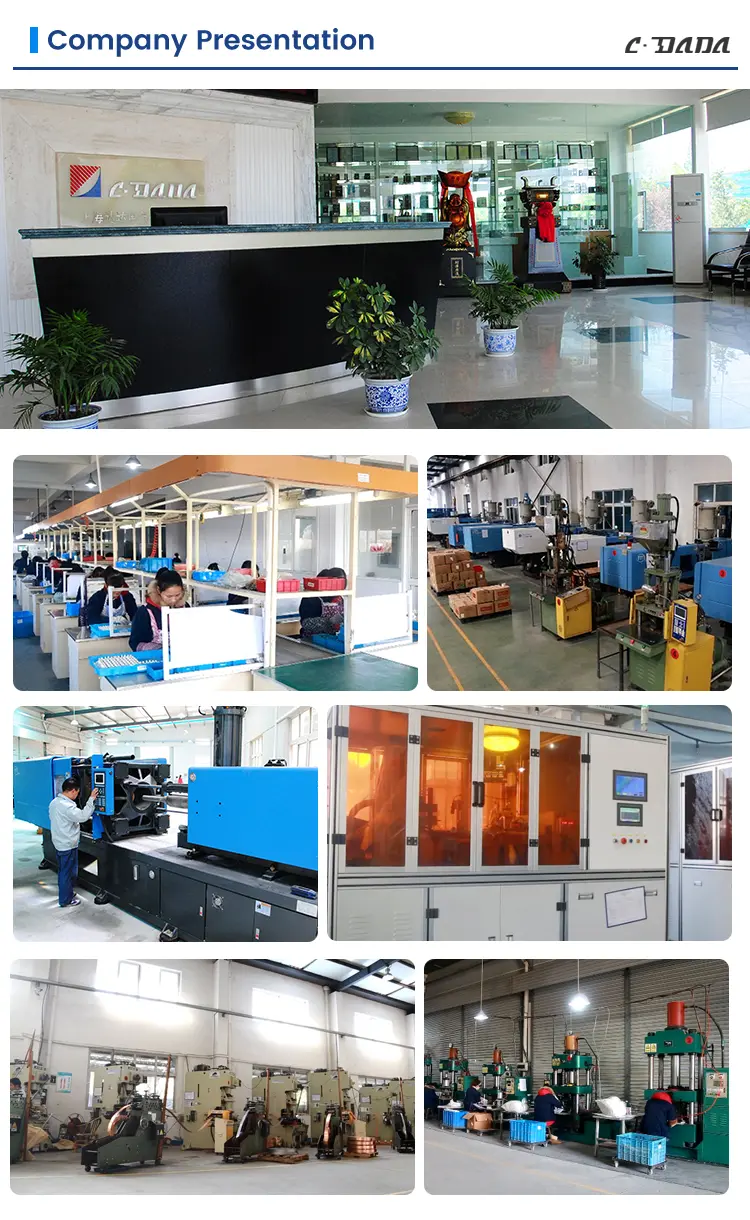

Puterea și suportul din fabrică

Shanghai DADA Electric Co., Ltd. este un producător de frunte cu linii de producție avansate și o echipă profesionistă de inginerie. Oferim:

★ Servicii personalizate OEM/ODM pentru mărci globale.

★ Echipamente de testare de ultimă generație pentru a asigura livrarea fără defecte.

★ Suport logistic global: Ambalare optimizată pentru transportul maritim și aerian pentru a se asigura că produsele ajung în stare perfectă.
