Ce este un întrerupător de curent rezidual?

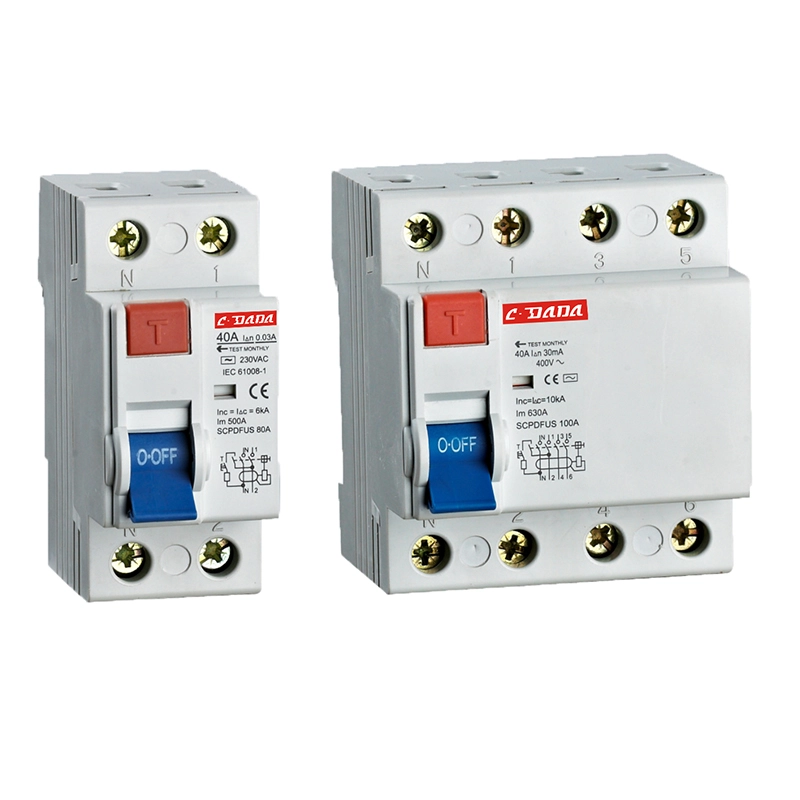

A Întrerupător de curent rezidual(RCCB) este un dispozitiv de siguranță electric critic conceput pentru a proteja oamenii și proprietățile împotriva șocurilor electrice, pericolelor de incendiu și curenților de scurgere. În sistemele electrice moderne, unde sarcinile rezidențiale, comerciale și industriale sunt din ce în ce mai complexe, RCCB joacă un rol esențial în asigurarea distribuției sigure a energiei. Acest articol oferă un ghid cuprinzător pentru înțelegerea modului în care funcționează RCCB-urile, de ce sunt esențiale, cum să selectați modelul potrivit, practici obișnuite de instalare, sfaturi de întreținere și aplicații din lumea reală. De asemenea, ajută cititorii să rezolve probleme practice, cum ar fi declanșarea neplăcută, dimensionarea necorespunzătoare și problemele de compatibilitate a sistemului.

Cuprins

• 1. Introducere în întrerupătorul cu curent rezidual
• 2. Cum funcționează un întrerupător de curent rezidual
• 3. Tipuri de RCCB și diferențele lor
• 4. Beneficii cheie și mecanisme de protecție
• 5. RCCB vs MCB vs RCBO
• 6. Cum să alegeți RCCB potrivit
• 7. Ghid de instalare și cele mai bune practici
• 8. Probleme comune și depanare
• 9. Întreținere și testare
• 10. Aplicații în diferite industrii
• 11. Standarde de siguranță și conformitate
• 12. Întrebări frecvente
• 13. Concluzie

1. Introducere în întrerupătorul cu curent rezidual

Un întrerupător de curent rezidual (RCCB) este un dispozitiv de protecție electrică care deconectează un circuit ori de câte ori detectează un dezechilibru între curentul activ și cel neutru. Acest dezechilibru indică în mod obișnuit curentul de scurgere care curge către pământ, care ar putea fi periculos pentru oameni sau ar putea duce la incendii electrice.

Spre deosebire de dispozitivele de protecție standard, RCCB-urile nu protejează împotriva suprasarcinii sau condițiilor de scurtcircuit. În schimb, rolul lor principal este de a asigura siguranța personală prin detectarea chiar și a curenților de scurgere mici, deseori chiar de 30 mA.

2. Cum funcționează un întrerupător de curent rezidual

Principiul de funcționare al unui întrerupător de curent rezidual se bazează pe legea curentă a lui Kirchhoff, care prevede că curentul care intră într-un circuit trebuie să fie egal cu curentul care iese din acesta. Dacă există vreo diferență, aceasta indică scurgeri.

În interiorul RCCB, un transformator de curent monitorizează continuu conductorii sub tensiune și neutru. În condiții normale, câmpurile magnetice se anulează reciproc. Cu toate acestea, atunci când apare o scurgere, dezechilibrul declanșează mecanismul de declanșare.

• Stare normală: curent curent = curent neutru
• Stare de eroare: curent activ ≠ curent neutru
• Acțiune de declanșare: circuitul se deconectează instantaneu (milisecunde)

Acest răspuns rapid este ceea ce face ca RCCB-urile să fie extrem de eficiente în prevenirea șocurilor electrice.

3. Tipuri de RCCB și diferențele lor

Aplicațiile diferite necesită diferite tipuri de RCCB. Mai jos este o defalcare a celor mai comune tipuri:

4. Beneficii cheie și mecanisme de protecție

RCCB oferă mai multe straturi de protecție care le fac indispensabile în sistemele electrice moderne:

• Protecție împotriva șocurilor electrice:Previne accidentele mortale prin deconectarea instantanee a circuitelor defecte.
• Prevenirea incendiilor:Oprește curenții de scurgere care pot supraîncălzi cablurile.
• Protecția echipamentului:Reduce daunele cauzate de defecțiunile la pământ.
• Sensibilitate mare:Detectează scurgeri de până la 10–30 mA.
• Timp de răspuns rapid:Călătorii în milisecunde.

Aceste avantaje fac ca RCCB-urile să fie esențiale atât în ​​infrastructurile electrice rezidențiale, cât și în cele industriale.

5. RCCB vs MCB vs RCBO

Mulți utilizatori confundă RCCB-urile cu MCB-urile și RCBO-urile. Tabelul de mai jos clarifică diferențele:

În multe instalații, RCCB-urile sunt utilizate împreună cu MCB-urile pentru a obține o protecție completă.

6. Cum să alegeți RCCB potrivit

Selectarea RCCB potrivită este crucială pentru asigurarea siguranței și eficienței sistemului. Luați în considerare următorii factori:

• Curent nominal:Se potrivește cu sarcina sistemului (de exemplu, 25A, 40A, 63A).
• Nivel de sensibilitate:30mA pentru protecția personală, 100mA–300mA pentru protecția împotriva incendiilor.
• Numar de poli:2 poli pentru sisteme monofazate, 4 poli pentru sisteme trifazate.
• Selectarea tipului:AC, A sau B în funcție de caracteristicile sarcinii.
• Fiabilitatea mărcii:Alegeți producători certificați cu înregistrări de siguranță dovedite.

7. Ghid de instalare și cele mai bune practici

Instalarea corectă este esențială pentru performanța RCCB. Cablajul incorect poate duce la declanșarea neplăcută sau la eșecul declanșării.

• Asigurați-vă conexiunea corectă de fază și neutru.
• Instalați RCCB în amonte de circuitele finale.
• Evitați amestecarea firelor neutre între circuite.
• Testați dispozitivul după instalare folosind butonul de testare.
• Respectați codurile și standardele electrice locale.

8. Probleme comune și depanare

Chiar și RCCB-urile de înaltă calitate pot întâmpina probleme. Iată problemele și soluțiile comune:

• Declanșarea neplăcută:Adesea cauzate de scurgeri de la mai multe dispozitive sau de izolație slabă.
• Eșec la resetare:Ar putea indica o defecțiune persistentă la pământ.
• Nicio călătorie în timpul testului:Dispozitivul poate fi defect și necesită înlocuire.
• Supraîncălzire:Cauzat de conexiuni slăbite sau condiții de suprasarcină.

9. Întreținere și testare

Întreținerea regulată asigură fiabilitatea pe termen lung a RCCB:

• Apăsați lunar butonul de testare pentru a verifica funcționarea.
• Inspectați anual conexiunile cablajului.
• Înlocuiți dispozitivele învechite la fiecare 8-10 ani.
• Monitorizați semnele de decolorare sau arsură.

10. Aplicații în diferite industrii

Întreruptoarele cu curent rezidual sunt utilizate pe scară largă în diferite sectoare:

• Clădiri de locuit:Bucătării, băi și circuite exterioare.
• Facilitati comerciale:Birouri, mall-uri și hoteluri.
• Instalatii industriale:Panouri de protectie si control utilaje.
• Sănătate:Sisteme și laboratoare critice de susținere a vieții.
• Stații de încărcare pentru vehicule electrice:Detectarea scurgerilor de înaltă sensibilitate.

11. Standarde de siguranță și conformitate

RCCB-urile trebuie să respecte standardele internaționale de siguranță pentru a asigura fiabilitatea și performanța. Aceste standarde definesc parametri precum timpul de deplasare, sensibilitatea la scurgeri și testarea rezistenței.

Conformitatea asigură că dispozitivul funcționează constant în condiții de defecțiune și îndeplinește așteptările globale de siguranță.

12. Întrebări frecvente

Î1: Un RCCB protejează împotriva scurtcircuitelor?
Nu, protejează doar împotriva scurgerilor la pământ. MCB-urile sunt necesare pentru protecția la scurtcircuit.

Î2: De ce se declanșează des RCCB-ul meu?
Acest lucru se poate datora aparatelor defecte, probleme de izolare sau scurgeri cumulate.

Î3: Poate funcționa RCCB fără împământare?
Nu este recomandat. Împământarea adecvată asigură o funcționare eficientă.

Î4: Cât de des ar trebui testate RCCB-urile?
Cel puțin o dată pe lună folosind butonul de testare încorporat.

Î5: Care este durata de viață a unui RCCB?
De obicei, 8-10 ani, în funcție de condițiile de utilizare.

13. Concluzie

Un întrerupător de curent rezidual este unul dintre cele mai importante dispozitive de siguranță din orice sistem electric. Oferă protecție salvatoare prin detectarea curenților de scurgere și deconectarea circuitelor în milisecunde. Indiferent dacă sunt utilizate în case, fabrici sau clădiri comerciale, RCCB-urile reduc semnificativ riscul de șoc electric și pericolele de incendiu.

Alegerea tipului potrivit, instalarea corectă și întreținerea lui în mod regulat asigură siguranța pe termen lung și stabilitatea sistemului. Pe măsură ce cererile electrice continuă să crească, RCCB-urile rămân o componentă fundamentală a sistemelor moderne de distribuție a energiei.
