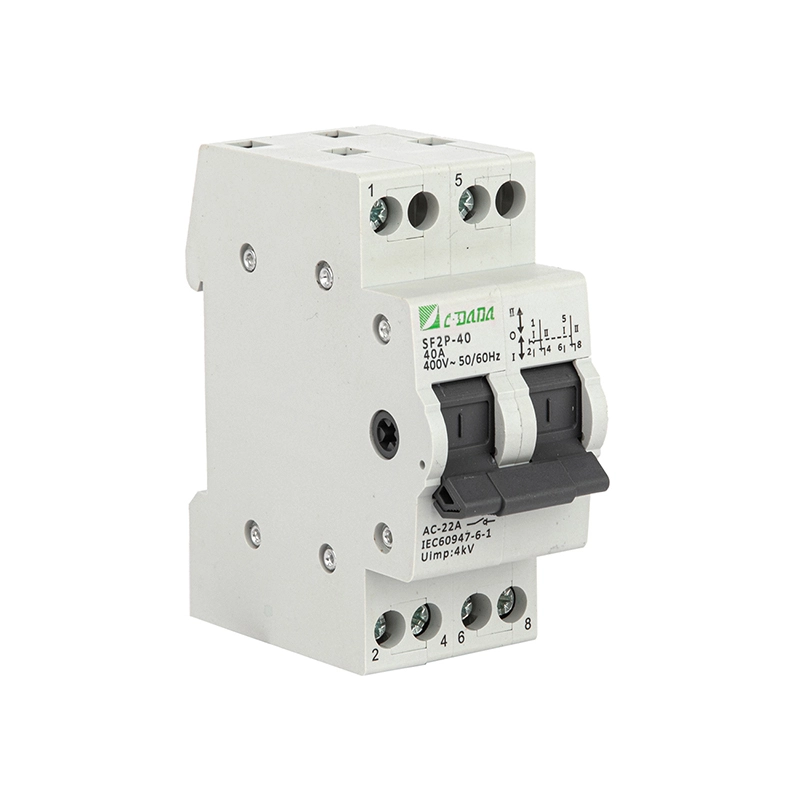

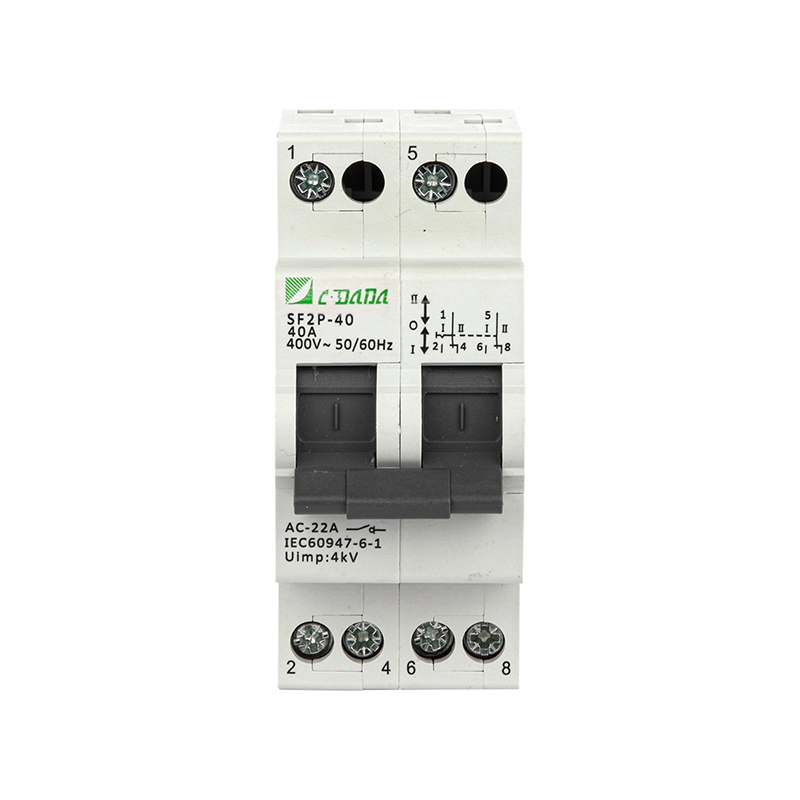

Comutator 2P

Asigurați comutarea sigură și fiabilă a sursei de alimentare cu comutatorul de comutare CDADA SF Series 2P, acesta este potrivit pentru conversia circuitelor critice în aplicații rezidențiale, comerciale și industriale ușoare. Acest comutator micro-commutător montat pe șină DIN acceptă surse de alimentare duble sau sarcini cu o funcționare clară în 3 poziții: I -OFF-II, permițând tranziții fără întreruperi între rețea/rețea și sursele de rezervă/generator, controlul motor înainte/înapoi sau circuite de monitorizare a fazei/tensiunii.

Evaluat pentru AC 50/60Hz, 230–400V și curenți de la 16A la 125A, comutatorul CDADA 2P este în conformitate cu standardele IEC 60947-3 și EN 60947-3. Dispunând de indicatoare de poziție ON/OFF, contacte de înaltă conductivitate și un mecanism de deschidere/rupere rapidă asistat de arc, asigură o performanță stabilă chiar și în condiții de operare manuală frecventă. Proiectat pentru instalare modulară alături de MCB și contactori, este ideal pentru tablouri de distribuție din clădiri, săli de pompe, dulapuri de telecomunicații și sisteme de iluminat de urgență.

Specificații cheie

Seria: Seria SF 2P Comutator comutator manual

Marca: CDADA | Producator: Shanghai DADA Electric CO.,LTD

Stâlpi: 2P (Dual Pole) — disponibile în variante de la 1P la 4P

Curent nominal: 16A – 125A (reducere la 80% peste 40°C ambiant)

Tensiune nominală: 230/400V AC, 50/60Hz

Tensiune de izolație (Ui): 500V

Categoria de utilizare: AC-22A (sarcini mixte rezistive și inductive)

Curent de rezistență pe timp scurt (Icw): 12×Ie pentru 1s

Capacitate de realizare: 20×Ie, t=0,1s

Durată de viață mecanică: 8.500 de operații

Durată de viață electrică: 1.500 de operațiuni (sub sarcină)

Gradul de poluare: II

Montare: șină DIN standard TH35

Operare: Mâner manual cu 3 poziții (I – O – II)

Indicatoare: poziția ON/OFF vizibilă prin alinierea mânerului

Terminale: Conexiune prin cablu sau bare colectoare

Cuplu de strângere:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Notă de siguranță: Fără cameră de stingere a arcului → trebuie utilizat cu siguranțe/MCB-uri din amonte pentru protecția la scurtcircuit

Fișă tehnică

De ce să alegeți comutatorul CDADA 2P?

★ Izolare sigură în 3 poziții

Poziția adevărată OPRIT (O) deconectează ambele surse - critică pentru întreținere și siguranță anti-retur.

★ Design modular pe șină DIN

Se instalează în câteva secunde alături de MCB-uri economisește spațiu și simplifică aspectul panourilor în clădiri inteligente sau carcase OEM.

★ Contacte de înaltă fiabilitate

Geometria de contact dinamic-statică optimizată asigură rezistență scăzută și stabilitate pe termen lung.

★ Conformitate globală

Certificat conform IEC 60947-3 acceptat în Europa, Asia, Africa și America Latină.

★ Funcționare sigură pentru utilizator

Mecanismul asistat de arc previne angajarea parțială; mâner extins opțional pentru modelele 63A+.

★ Aplicații versatile

De la transferul generatorului la inversarea direcției motorului - un comutator, funcții multiple.

Aplicații tipice

Sisteme de alimentare de rezervă: comutați între utilitate și generator

Control motor: rotație înainte/înapoi a pompelor sau ventilatoarelor mici

Circuite de măsurare: Selectarea tensiunii/fazelor în panourile de măsurare

Automatizarea clădirilor: comutare duală unități HVAC, transfer iluminat de urgență

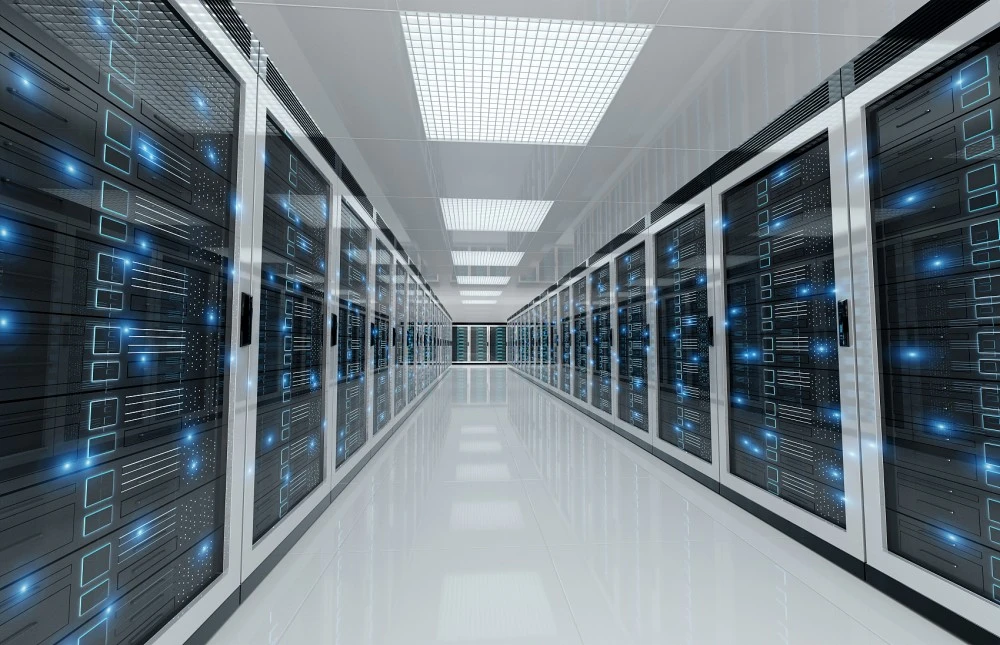

Telecomunicații și centre de date: selecția sursei PSU redundante

Despre CDADA

★ Avantajele noastre cheie sunt:

1) certificări internaționale complete,

2) Capacitate puternică de OEM/ODM,

3) Raport ridicat cost-performanță,

4) Capacitate de producție de încredere pe scară largă,

5) Experiență vastă de export.

★ Produsele noastre sunt exportate cu succes în Asia de Sud-Est, Orientul Mijlociu, America de Sud, Africa, Europa și țările CSI, cu un accent puternic pe piețele Belt and Road.

★ Investim continuu în cercetare și dezvoltare, monitorizăm standardele globale și tendințele pieței și colaborăm cu experți din industrie pentru a ne îmbunătăți portofoliul de produse.

Întrebări frecvente

Î1: Pot comuta sub sarcină?

A1: Nu este recomandat. Comutatorul comutator 2P din seria SF nu are cameră de stingere a arcului. Deconectați întotdeauna circuitul înainte de a comuta sau utilizați numai pentru transfer fără sarcină (de exemplu, funcție de izolator). Pentru comutarea la sarcină sub tensiune, luați în considerare ATS motorizat sau întrerupătoarele de deconectare cu siguranță.

Î2: De ce există o poziție „O” (OFF)?

A2: Poziția centrală OPRIT asigură izolarea completă de ambele surse de alimentare — esențială pentru siguranța întreținerii și prevenirea realimentării în generatoare sau invertoare.

Î3: Am nevoie de siguranțe cu acest comutator?

A3: Da. Deoarece nu poate întrerupe curenții de defecțiune, împerecheați-l întotdeauna cu siguranțe sau MCB-uri din amonte evaluate pentru curentul potențial de scurtcircuit al sistemului dumneavoastră.

Î4: Poate controla direcția motorului?

A4: Da — pentru motoarele mici, comutatorul 2P poate inversa secvența fazelor atunci când este conectat corect. Asigurați-vă că motorul este oprit și dezactivat înainte de a schimba direcția.

Q5: De ce să alegeți CDADA față de alte mărci?

A5: CDADA oferă:

● Interblocare mecanică adevărată cu 3 poziții (fără stări flotante)

● Compatibilitate șină DIN cu standardele globale ale panourilor

● Indicație vizuală clară a poziției comutatorului

● Mecanism robust cu arc pentru presiune de contact sigură

● Prețuri competitive cu certificare IEC completă și suport tehnic
