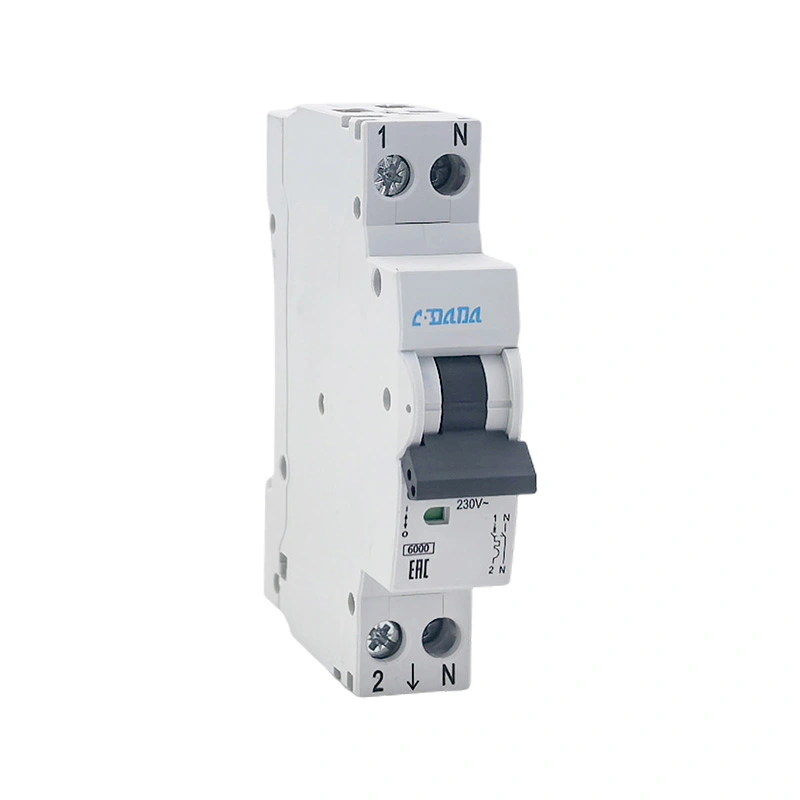

De ce este important întrerupătorul miniatural DPN 6KA pentru protecția electrică modernă?

A Întrerupător miniatural DPN 6KAeste proiectat pentru a oferi o protecție fiabilă împotriva supraîncărcărilor și scurtcircuitelor, combinând în același timp dimensiunile compacte cu o instalare practică. Configurația DPN este asociată în mod obișnuit cu un aranjament 1P+N, în timp ce 6KA se referă la o capacitate nominală de întrerupere a scurtcircuitului de 6 kA conform standardelor aplicabile și condițiilor de testare specificate. Acest ghid explică ce înseamnă întrerupătorul miniatural DPN 6KA, cum funcționează, de ce contează capacitatea sa de întrerupere, unde poate fi utilizat, cum să-l selecteze și să-l instaleze corect și ce ar trebui să ia în considerare cumpărătorii atunci când își aprovizionează echipamente de protecție a circuitelor.

Ce înseamnă întrerupător miniatural DPN 6KA?

Un întrerupător de circuit miniatural, abreviat în mod obișnuit ca MCB, este un dispozitiv automat de comutare de protecție utilizat pentru a întrerupe curentul electric atunci când apar condiții anormale. Spre deosebire de siguranța convențională care în mod normal trebuie înlocuită după funcționare, un MCB poate fi în general resetat după ce defecțiunea a fost investigată și circuitul este considerat sigur.

TermenulDPNeste folosit în mod obișnuit pentru a descrie un compactConfigurație 1P+N, în care dispozitivul încorporează protecție pe conductorul de fază în timp ce comută și conductorul neutru. Aranjamentul intern exact și dacă neutrul este protejat sau doar comutat depind de designul specific al produsului. Prin urmare, cumpărătorii ar trebui să verifice documentația tehnică a producătorului în loc să interpreteze doar abrevierea.

The6KAmarcaj, scris în mod normal ca6 kA, indică o capacitate nominală de întrerupere a scurtcircuitului de 6 kA în conformitate cu standardul relevant, condițiile de testare, tensiunea și specificațiile produsului. În termeni practici, indică nivelul de curent de scurtcircuit potențial pe care întrerupătorul este proiectat să îl întrerupă în siguranță în condițiile specificate.

Această combinație de configurație compactă și capacitatea definită de întrerupere a scurtcircuitului face ca întrerupătorul de circuit miniatural DPN 6KA să fie util pentru multe aplicații de distribuție de joasă tensiune în care spațiul panoului și protecția sigură a circuitelor sunt importante.

Cum funcționează un întrerupător DPN 6KA?

Un întrerupător de circuit miniatural tipic utilizează principii de protecție termică și magnetică. Mecanismul termic răspunde la supracurent susținut, în timp ce mecanismul magnetic este destinat să răspundă rapid la condițiile de defect de curent ridicat, cum ar fi scurtcircuite.

• Protectie la suprasarcina:Când curentul rămâne peste nivelul normal de funcționare al circuitului pentru o perioadă suficientă, mecanismul termic poate provoca declanșarea întreruptorului.
• Protectie la scurtcircuit:Un curent de defect mare poate activa mecanismul de declanșare magnetic, permițând întreruperea rapidă a circuitului.
• Comutare manuală:Mânerul de operare permite pornirea sau oprirea circuitului în timpul funcționării normale atunci când produsul este proiectat pentru această funcție.
• Izolare greșită:Într-un aranjament DPN, conductorii de fază și neutru pot fi deconectați conform designului de comutare specificat al dispozitivului.
• Distributie compacta:Factorul de formă îngust poate ajuta panourile electrice să găzduiască mai multe circuite în spațiul limitat al șinei DIN.

Scopul întreruptorului nu este pur și simplu acela de a opri electricitatea. Trebuie să întrerupă curentul anormal în condițiile pentru care a fost proiectat, rămânând în același timp fiabil în timpul funcționării normale. Prin urmare, este importantă coordonarea corectă cu dispozitivele de protecție din amonte și din aval.

Din acest motiv, selectarea unui întrerupător pe baza dimensiunii sale fizice sau a curentului nominal poate crea probleme. Specificațiile electrice complete trebuie întotdeauna revizuite înainte de instalare.

De ce este importantă capacitatea de rupere a 6KA?

Capacitatea de rupere este una dintre cele mai importante specificații de înțeles atunci când achiziționați un întrerupător de circuit miniatural. O valoare nominală de 6 kA înseamnă că întrerupătorul are o capacitate nominală de scurtcircuit de6.000 de amperiîn condițiile de testare specificate.

Asta facenuînseamnă că întrerupătorul trebuie să transporte continuu 6.000 A. Curentul nominal al întreruptorului este o specificație separată. De exemplu, un întrerupător poate avea un curent nominal adecvat pentru un circuit de iluminat sau priză în timp ce are o capacitate de întrerupere a scurtcircuitului de 6 kA.

Pentru o nouă instalație, curentul de scurtcircuit potențial la punctul de instalare trebuie evaluat de un profesionist în domeniul electricității calificat. Întrerupătorul selectat trebuie să aibă o capacitate de întrerupere adecvată pentru instalare și să respecte cerințele locale aplicabile.

Care sunt principalele beneficii?

Un întrerupător miniatural DPN 6KA specificat corespunzător poate aborda mai multe provocări comune în sistemele de distribuție electrică compacte.

Un alt avantaj practic este organizarea mai ușoară a circuitului. În loc să permită unui singur dispozitiv de protecție să deservească prea multe sarcini, un tablou de distribuție planificat corespunzător poate împărți sarcinile electrice în circuite individuale. Acest lucru facilitează depanarea și poate ajuta la limitarea impactului unei defecțiuni asupra circuitului afectat.

Unde este folosit în mod obișnuit?

Întreruptoarele DPN 6KA pot fi luate în considerare pentru o gamă largă de aplicații de distribuție de joasă tensiune, cu condiția ca ratingurile lor electrice și cerințele de certificare să corespundă instalației.

• Tablouri de distributie rezidentiale
• Sisteme electrice de apartamente și clădiri
• Circuite de iluminat
• Priză și circuite de uz general
• Cladiri comerciale mici
• Birouri și facilități de vânzare cu amănuntul
• Panouri de control și circuite de distribuție a echipamentelor
• Instalatii electrice industriale usoare
• Circuite auxiliare în dulapuri electrice

Ele pot fi deosebit de utile în echipamentele de distribuție compacte în care instalatorul trebuie să echilibreze protecția circuitului cu spațiul de montare disponibil. Cu toate acestea, adecvarea aplicației nu ar trebui să fie determinată doar din numele produsului.

Tipul de sarcină, dimensiunea conductorului, metoda de instalare, temperatura ambiantă, nivelul de defecțiune, sistemul de tensiune, aranjamentul de împământare și reglementările electrice locale trebuie să fie luate în considerare înainte de selectarea unui anumit model.

Ce ar trebui să verifice cumpărătorii înainte de selecție?

Una dintre cele mai mari greșeli de achiziție este selectarea unui întrerupător pe baza doar curentului său nominal sau marcajului de 6 kA. O revizuire mai completă a specificațiilor poate reduce problemele de compatibilitate, întârzierile de instalare și costurile inutile de înlocuire.

1. Curent nominal:Selectați în funcție de designul circuitului și sarcina așteptată, mai degrabă decât să alegeți pur și simplu cel mai mare rating disponibil.
2. Tensiune nominală:Confirmați că întrerupătorul este potrivit pentru tensiunea și frecvența sistemului electric.
3. Configurație stâlp:Verificați dacă aranjamentul necesar este 1P+N și înțelegeți ce conductori sunt protejați și comutați.
4. Capacitate de rupere:Confirmați că valoarea nominală de 6 kA este adecvată pentru curentul de defect posibil la punctul de instalare.
5. Curba de deplasare:Verificați caracteristica de declanșare necesară pe baza sarcinii și a comportamentului la aprindere.
6. Standarde și certificare:Solicitați rapoarte de testare relevante, declarații și documente de certificare aplicabile pieței țintă.
7. Compatibilitate terminale:Verificați intervalul de dimensiuni ale conductorului, construcția terminalului, cerințele de strângere și accesibilitatea conexiunii.
8. Compatibilitate cu șină DIN:Confirmați că dimensiunile fizice se potrivesc cu carcasa de distribuție prevăzută.
9. Mediu de operare:Luați în considerare temperatura, umiditatea, altitudinea, praful, vibrațiile și alte condiții de mediu.
10. Consecvența furnizorilor:Pentru proiectele care necesită comenzi repetate, verificați capacitatea de producție și procedurile de control al calității.

Pentru distribuitori, un alt aspect important este consecvența produsului. Un întrerupător care îndeplinește specificațiile într-o singură expediție, dar variază semnificativ în loturile ulterioare poate crea riscuri de inventar și proiect. Prin urmare, cumpărătorii ar trebui să discute cu furnizorul în avans procedurile de control al calității, standardele de inspecție, ambalarea, etichetarea și cerințele de repetare a comenzii.

Ce ar trebui luat în considerare în timpul instalării?

Instalarea electrică trebuie efectuată de un profesionist calificat și în conformitate cu instrucțiunile producătorului și codurile electrice aplicabile. Chiar și un întrerupător DPN 6KA specificat corect poate funcționa prost dacă este instalat incorect.

• Deconectați instalația înainte de a lucra la echipamentul de distribuție.
• Confirmați tensiunea circuitului și aranjamentul cablajului înainte de conectare.
• Instalați întrerupătorul în siguranță pe șina DIN corespunzătoare sau pe sistemul de montare.
• Utilizați conductori în intervalul de dimensiuni specificat de producător.
• Aplicați cuplul de strângere specificat al terminalelor.
• Păstrați traseul corect al conductorului și evitați solicitarea mecanică inutilă asupra terminalelor.
• Verificați conexiunile de fază și neutru conform schemei de cablare a produsului.
• Verificați dacă carcasa oferă spațiu, ventilație și protecție adecvate.
• Efectuați testele electrice corespunzătoare înainte de a pune sub tensiune circuitul finalizat.

Conexiunea terminalului merită o atenție deosebită. O conexiune electrică slăbită poate crea rezistență și căldură, în timp ce un conductor pregătit necorespunzător poate compromite stabilitatea mecanică a conexiunii. Prin urmare, instalarea trebuie să respecte cerințele de cuplu și de pregătire a conductorului specificate de producător.

Nu utilizați niciodată un întrerupător ca înlocuitor pentru proiectarea corectă a circuitului. Dispozitivele de protecție funcționează ca parte a unui sistem electric complet care include conductori, sarcini, protecție în amonte, împământare și alte componente de siguranță.

Cum se compară DPN 6KA cu configurațiile MCB convenționale?

Comparația nu înseamnă că o configurație este universal mai bună. Designul adecvat depinde de sistemul electric, reglementările locale, spațiul disponibil pe panou, aranjamentul necesar de izolare și coordonarea cu alte echipamente de protecție.

Cum poate fi menținută performanța?

Întreruptoarele miniaturale necesită, în general, întreținere de rutină limitată, dar sistemul electric din jur ar trebui totuși inspectat periodic. Deplasările frecvente inexplicabile nu trebuie ignorate niciodată.

• Inspectați terminalele pentru semne de supraîncălzire, decolorare sau deteriorare.
• Verificați dacă există conexiuni slăbite în timpul întreținerii electrice programate.
• Păstrați carcasa de distribuție curată și ferită de praf sau umiditate excesivă.
• Monitorizați călătoriile repetate și investigați cauza de bază.
• Înlocuiți întrerupătoarele care prezintă deteriorări mecanice sau comportament anormal de funcționare.
• Nu resetați în mod repetat un întrerupător fără a identifica de ce s-a declanșat.

Un întrerupător care se declanșează în mod repetat poate indica suprasarcină, scurtcircuit, probleme de izolație, defecțiuni ale echipamentului, selecție incorectă a întreruptorului sau o altă problemă în cadrul instalației. Personalul calificat trebuie să diagnosticheze problema înainte de a readuce circuitul la funcționarea normală.

De asemenea, este util să se mențină etichetarea corectă a panourilor. Identificarea clară a circuitelor poate face inspecția și întreținerea viitoare mai eficiente, în special în clădirile comerciale și dulapurile electrice mai mari.

La ce ar trebui să vă așteptați de la un producător de încredere?

Atunci când achiziționați produse Miniature Circuit Breaker DPN 6KA pentru distribuție angro, proiecte electrice, aplicații OEM sau asamblare de panouri, calitatea produsului este doar o parte a deciziei de cumpărare. Documentația consecventă, controlul producției, comunicarea și asistența post-vânzare pot avea, de asemenea, un impact important asupra succesului proiectului.

Shanghai DaDa Electric Co., Ltd.este o sursă potențială de furnizor pentru clienții care caută produse de protecție electrică și soluții aferente întreruptoarelor. Atunci când evaluează orice producător, cumpărătorii ar trebui să solicite fișele tehnice ale produsului și documentația de conformitate aplicabilă, să clarifice configurația exactă a modelului și să confirme cerințele de producție și inspecție înainte de a plasa o comandă în bloc.

Pentru importatori și distribuitori, comunicarea este deosebit de importantă. Înainte de a confirma o achiziție, este util să stabiliți modelul exact al produsului, specificațiile electrice, cantitatea, metoda de ambalare, etichetarea, cerințele de livrare, procedura de inspecție și documentația. Acest lucru ajută la reducerea neînțelegerilor dintre cumpărător, producător și clientul final.

Întrebări frecvente

1. Ce înseamnă 6KA la un întrerupător miniatural?

6KA, scris mai frecvent ca 6 kA, indică o capacitate nominală de întrerupere a scurtcircuitului de 6.000 de amperi în condiții de testare specificate. Nu este curentul normal de funcționare al întreruptorului.

2. Ce înseamnă DPN într-un întrerupător?

DPN este asociat în mod obișnuit cu o configurație 1P+N. Funcțiile exacte de protecție și comutare depind de designul producătorului, astfel încât fișa tehnică a produsului trebuie verificată înainte de instalare.

3. Este un întrerupător de 6 kA potrivit pentru fiecare instalație electrică?

Nu. Capacitatea de întrerupere trebuie să fie adecvată pentru curentul de scurtcircuit posibil de la locul de instalare. De asemenea, trebuie luate în considerare tensiunea nominală, curentul, caracteristica de declanșare, condițiile de instalare și reglementările aplicabile.

4. 6 kA înseamnă că întrerupătorul poate transporta 6.000 A continuu?

Nu. Valoarea de 6 kA se referă la capacitatea de întrerupere a scurtcircuitului, nu la capacitatea de curent continuu. Curentul nominal este o specificație separată.

5. Se poate folosi un întrerupător DPN 6KA în tablourile de distribuție rezidențiale?

Poate fi potrivit pentru anumite aplicații rezidențiale atunci când evaluările electrice ale produsului, configurația, dimensiunile, certificarea și cerințele de instalare corespund circuitului și reglementărilor locale.

6. Ce informații ar trebui să furnizez atunci când solicit o ofertă?

Furnizați curentul nominal necesar, tensiunea nominală, configurația polilor, caracteristica de declanșare, capacitatea de întrerupere, cantitatea, piața țintă, standardele aplicabile, cerințele de ambalare și orice cerințe OEM sau de etichetare. Acest lucru ajută furnizorul să evalueze cerința mai eficient.

7. De ce se declanșează un întrerupător miniatural în mod repetat?

Declanșările repetate pot rezulta din suprasarcină, scurtcircuit, echipament defect, probleme de cablare, selecție necorespunzătoare a întreruptorului sau alte defecțiuni electrice. Cauza ar trebui să fie identificată de către personal calificat, în loc să reseteze întrerupătorul în mod repetat.

8. Este DPN la fel cu un întrerupător cu doi poli?

Nu neapărat. Deși un dispozitiv DPN poate implica comutare de fază și neutru, protecția sa internă și aranjamentul de comutare pot diferi de un dispozitiv de protecție convențional cu doi poli. Verificați întotdeauna schema electrică și specificațiile tehnice ale producătorului.

9. Care este diferența dintre curentul nominal și capacitatea de rupere?

Curentul nominal se referă la curentul pe care întrerupătorul este proiectat să îl suporte în timpul funcționării normale în condiții specificate. Capacitatea de rupere se referă la capacitatea sa de a întrerupe în siguranță un curent de scurtcircuit specificat.

10. Care este cea mai importantă specificație atunci când comandați un întrerupător DPN 6KA?

Nu există o specificație unică care să se aplice fiecărei instalații. Curentul nominal, tensiunea, configurația polilor, caracteristica de declanșare, capacitatea de întrerupere, standardele aplicabile, dimensiunile fizice și condițiile de instalare trebuie verificate împreună.

Contactați-ne pentru soluții de întrerupător miniatural DPN 6KA

Alegerea întreruptorului corect înseamnă în cele din urmă potrivirea performanței de protecție cu cerințele reale ale instalației electrice. Un întrerupător miniatural DPN 6KA poate oferi o combinație practică de configurație compactă, protecție la suprasarcină, capacitate de întrerupere a scurtcircuitului și management convenabil al circuitului atunci când este specificat și instalat corect.

Dacă vă aprovizionațiÎntrerupător miniatural DPN 6KAproduse pentru plăci de distribuție, proiecte electrice, aplicații OEM sau aprovizionare cu ridicata,Shanghai DaDa Electric Co., Ltd.poate furniza informații despre produs și poate discuta despre cerințele dumneavoastră tehnice.Contactaţi-necu valoarea nominală a curentului, tensiunea, cantitatea, aplicația și piața de destinație necesare pentru a discuta o soluție adecvată. Contactați Shanghai DaDa Electric Co., Ltd. pentru a discuta despre specificații, mostre, comenzi în vrac și cerințele proiectului.
