Acest ghid explică modul în care funcționează un întrerupător de circuit miniatural de 6kA AC, ce înseamnă de fapt valoarea nominală de 6kA, modul în care curbele de declanșare B, C și D afectează performanța și cum să selectați curentul nominal corespunzător și configurația polilor. De asemenea, identifică greșelile comune de achiziție și oferă o listă de verificare practică pentru ingineri, antreprenori și cumpărători care evaluează soluțiile MCB de la producători, cum ar fiShanghai DaDa Electric Co., Ltd.
Cuprins
- Ce este un întrerupător de circuit miniatural de 6kA AC?
- De ce contează capacitatea de rupere de 6kA?
- Cum protejează un întrerupător de circuit în miniatură AC un circuit?
- Ce parametri tehnici ar trebui să verifice cumpărătorii?
- Cum afectează curbele de deplasare B, C și D selecția?
- Unde sunt utilizate în mod obișnuit întreruptoarele de circuit miniaturale de 6kA AC?
- Ce probleme poate preveni MCB-ul potrivit?
- Cum pot cumpărătorii să aleagă un MCB de 6kA potrivit?
- Greșeli frecvente de selecție de evitat
- De ce să lucrați cu un producător MCB cu experiență?
- Întrebări frecvente
- Contactați Shanghai DaDa Electric Co., Ltd.

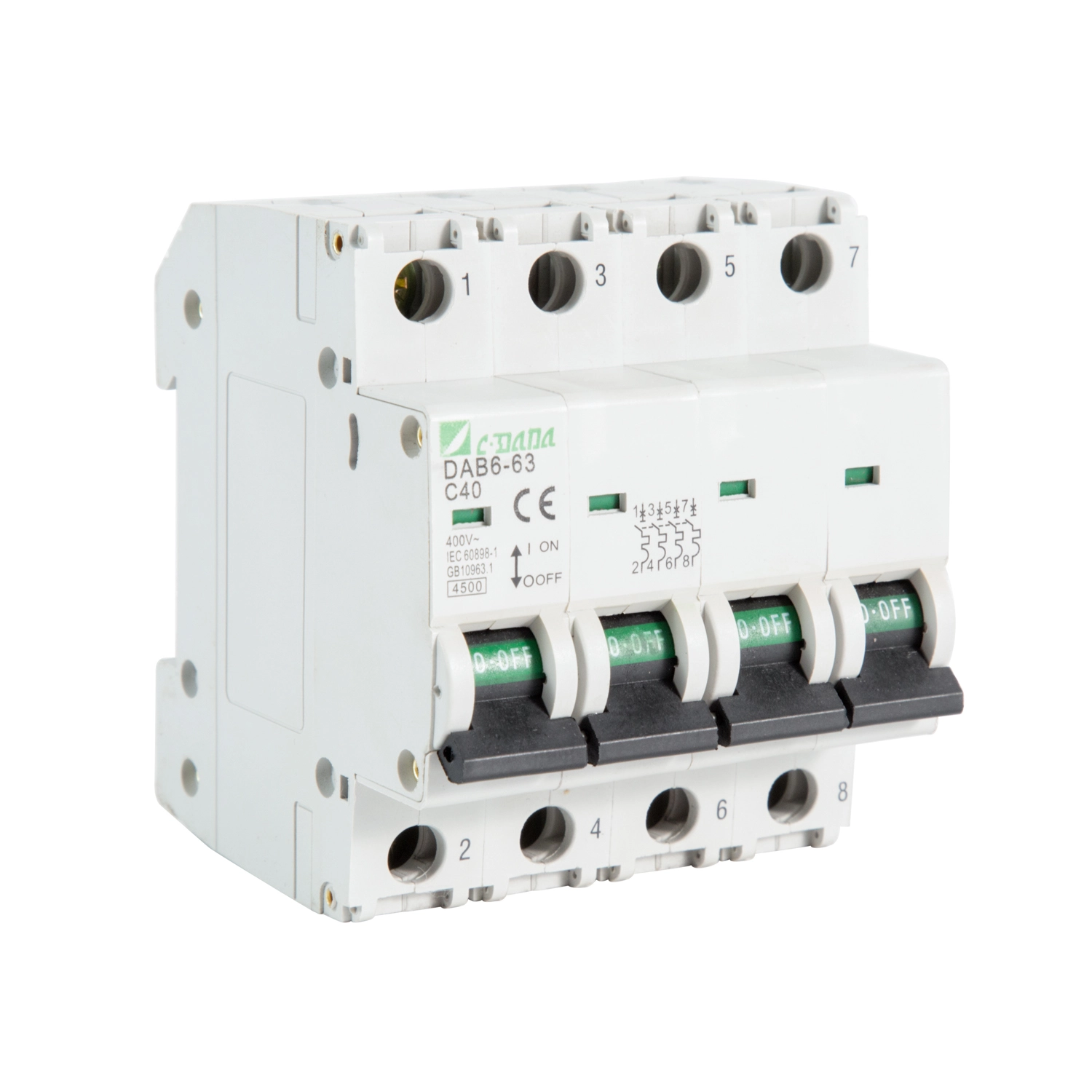

Ce este un întrerupător de circuit miniatural de 6kA AC?
Un întrerupător de circuit miniatural, numit în mod obișnuit MCB, este un dispozitiv de comutare de protecție conceput pentru a deconecta automat un circuit electric atunci când apar condiții anormale de curent. Spre deosebire de siguranța tradițională, un MCB poate fi resetat în mod normal după ce defecțiunea a fost eliminată, făcându-l convenabil pentru operarea și întreținerea repetată.
Termenul6kAse referă la capacitatea nominală de întrerupere în scurtcircuit a întreruptorului în condițiile de testare aplicabile. În termeni simpli, un MCB de 6kA este proiectat pentru a întrerupe în siguranță un curent de scurtcircuit potențial de până la 6.000 de amperi atunci când cerințele specificate sunt îndeplinite.
Produsele care respectă IEC/EN 60898-1 specifică de obicei parametri precum curentul nominal, tensiunea nominală, frecvența, capacitatea de rupere și caracteristicile de declanșare instantanee. Gama MCB comercială poate oferi valori nominale de 6 kA în diferite valori nominale de curent și configurații de poli.
6kA nu este curentul normal de funcționare al întreruptorului. Un MCB de 16A, de exemplu, este destinat să-și transporte curentul nominal în condiții specificate, în timp ce figura de 6kA descrie capacitatea sa de întrerupere a scurtcircuitului. Aceste două specificații răspund la întrebări de inginerie complet diferite.
De ce contează capacitatea de rupere de 6kA?
Scurtcircuitele pot produce curenți extrem de mari într-o perioadă foarte scurtă. Dacă dispozitivul de protecție nu poate întrerupe în siguranță curentul de defect disponibil la punctul său de instalare, consecințele pot include deteriorarea gravă a contactului, căldură excesivă, defecțiunea echipamentului sau arc electric periculos.
Prin urmare, capacitatea de întrerupere nu trebuie selectată doar pentru că 6kA este o specificație disponibilă în mod obișnuit. Trebuie evaluat curentul de scurtcircuit posibil la punctul de instalare, iar întrerupătorul selectat trebuie să aibă o capacitate de întrerupere adecvată pentru sistemul respectiv.
| Parametru | Ce înseamnă | De ce contează |
|---|---|---|
| 6kA | Capacitate nominală de rupere în scurtcircuit | Stabilește dacă întrerupătorul poate întrerupe în siguranță nivelul specificat de curent de defect |
| Curent nominal (in) | Evaluarea curentului normal al MCB | Trebuie să se coordoneze cu capacitatea conductorului și sarcina așteptată |
| Tensiune nominală (Ue) | Tensiunea de funcționare pentru aplicație | Trebuie să fie compatibil cu sistemul electric |
| Curba de deplasare | Definește domeniul de declanșare magnetic instantaneu | Ajută la prevenirea declanșării neplăcute, menținând în același timp protecția împotriva defecțiunilor |
| Numărul de poli | Numărul de conductoare comutate/protejate | Trebuie să se potrivească cu configurația circuitului |
Specificațiile producătorului ilustrează faptul că MCB-urile de 6 kA sunt disponibile pentru o gamă de valori nominale de curent și configurații de tensiune, inclusiv sisteme de distribuție comune de 230 V și 400 V AC.
Cum protejează un întrerupător de circuit în miniatură AC un circuit?
Un MCB tipic combină mecanisme de protecție termică și magnetică. Aceste două funcții abordează probleme electrice diferite.
- Protectie termica:O suprasarcină susținută încălzește un element bimetalic. Când temperatura atinge pragul de funcționare, mecanismul se eliberează și deschide circuitul.
- Protectie magnetica:Un curent mare de scurtcircuit creează un efect magnetic puternic care activează mecanismul de declanșare instantanee, deconectând rapid circuitul.
- Comutare manuală:MCB poate fi comutat în mod normal manual pentru izolarea circuitului în timpul lucrărilor de întreținere sau instalare.
Această combinație face ca MCB să fie potrivit pentru circuite în care trebuie abordate atât suprasarcinile de lungă durată, cât și defecțiunile bruște de scurtcircuit. Gamele moderne de produse MCB combină în mod obișnuit declanșările termice și magnetice și pot oferi caracteristici B, C sau D, în funcție de sarcina dorită.
Ce parametri tehnici ar trebui să verifice cumpărătorii?
Cumpărătorii se concentrează adesea pe ratingul și prețul actual, trecând cu vederea alți parametri. Pentru o specificație de proiect fiabilă, următoarele caracteristici ar trebui verificate împreună.
| Caietul de sarcini | Consideratie tipica | Punct de control al cumpărătorului |
|---|---|---|
| Capacitate de rupere | 6kA | Confirmați că este adecvat pentru curentul de defect potențial |
| Curent nominal | Depinde de aplicație | Coordonați cu sarcina și capacitatea conductorului |
| Tensiune nominală | Tensiuni comune de distribuție AC | Potriviți tensiunea sistemului |
| Frecvenţă | 50/60Hz specificat în mod obișnuit | Confirmați compatibilitatea cu rețeaua locală |
| Caracteristica călătoriei | B/C/D | Potriviți curba cu caracteristicile de aprindere a sarcinii |
| Configurația stâlpului | 1P, 1P+N, 2P, 3P, 4P în funcție de produs | Potriviți aranjamentul cablajului |
| Montare | Sina DIN este comună | Confirmați compatibilitatea cu placa de distribuție |
| Standarde | IEC/EN 60898-1 sau alt standard aplicabil | Solicitați documentația tehnică și certificarea acolo unde este necesar |
Documentația de produs de la producători consacrați furnizează de obicei acești parametri împreună, mai degrabă decât să trateze capacitatea de rupere ca o specificație izolată.
Cum afectează curbele de deplasare B, C și D selecția?
Curba de deplasare este una dintre cele mai importante decizii atunci când specificați un MCB. Scrisoarea descrie intervalul aproximativ în care funcționează eliberarea magnetică instantanee în raport cu curentul nominal al întreruptorului.
| Curba | Interval de declanșare magnetic tipic | Aplicație tipică |
|---|---|---|
| B | 3–5 × in | Sarcini cu aprindere redusă, iluminat, circuite rezistive |
| C | 5–10 × in | Sarcini de uz general și moderat inductive |
| D | 10–20 × in | Sarcini cu pornire mai mare, cum ar fi anumite motoare și transformatoare |
Aceste intervale sunt asociate în mod obișnuit cu caracteristicile MCB IEC 60898-1.
De exemplu, dacă un motor produce un curent de pornire temporar de câteva ori mai mare decât curentul normal de funcționare, o curbă foarte sensibilă se poate declanșa inutil în timpul pornirii. Un dispozitiv cu curbă C sau curbă D poate fi mai potrivit, în funcție de echipament și de proiectarea completă a circuitului.
Unde sunt utilizate în mod obișnuit întreruptoarele de circuit miniaturale de 6kA AC?
Un întrerupător de circuit miniatural de 6kA AC poate fi potrivit pentru multe aplicații de joasă tensiune atunci când nivelul real de defecțiune, tensiunea, curentul și cerințele de instalare se încadrează în specificațiile dispozitivului.
- Distributie rezidentiala:circuite de iluminat, circuite de prize, aparate de uz casnic și circuite de ramură.
- Clădiri comerciale:panouri de distribuție pentru birouri, sisteme de iluminat, facilități de vânzare cu amănuntul și circuite de echipamente mici.
- Panouri de control industriale:circuite auxiliare, echipamente de control, motoare mici și alte sarcini adecvate de joasă tensiune.
- Servicii de constructii:Circuite auxiliare legate de HVAC, pompe, iluminat și distribuție generală a energiei, acolo unde specificațiile sunt adecvate.
- Dulapuri electrice de distributie:protecția circuitelor de ramificație și sisteme modulare de distribuție.
Aplicația reală trebuie întotdeauna verificată în raport cu documentația producătorului de produs și cerințele instalării. Un rating de 6kA nu trebuie niciodată considerat a fi potrivit pentru fiecare mediu electric.
Ce probleme poate preveni MCB-ul potrivit?
Una dintre cele mai mari preocupări de achiziție nu este doar dacă un întrerupător funcționează, ci dacă funcționează constant în condițiile pentru care a fost selectat.
1. Supraîncărcare persistentă
Un circuit care transportă curent excesiv pentru prea mult timp poate cauza încălzirea conductorului și deteriorarea prematură a echipamentului. Eliberarea termică este proiectată pentru a răspunde la condițiile de suprasarcină susținută.
2. Daune de scurtcircuit
O capacitate de întrerupere adecvată permite MCB să întrerupă un curent de defect excesiv fără a depăși capacitatea de întrerupere specificată a dispozitivului.
3. Declanșarea neplăcută
O curbă de declanșare necorespunzătoare poate provoca întreruperi inutile la pornirea echipamentului. Potrivirea caracteristicilor B, C sau D la sarcină ajută la rezolvarea acestei probleme.
4. Întreținere dificilă
Un MCB modular poate oferi o izolare manuală convenabilă, ajutând electricienii să identifice și să lucreze la circuite individuale fără a închide neapărat un întreg sistem de distribuție.
5. Incertitudinea privind achizițiile
În proiectele B2B, specificațiile tehnice incomplete pot duce la produse greșite, aprobări întârziate sau costuri de înlocuire. O fișă tehnică clară a produsului și parametrii tehnici definiți reduc aceste riscuri.
Cum pot cumpărătorii să aleagă un MCB de 6kA potrivit?
Un proces practic de selecție poate fi împărțit în mai multe etape. Acest lucru ajută inginerii și echipele de achiziții să evite să aleagă un produs doar dintr-un titlu de catalog.
-
Determinați tensiunea sistemului.
Confirmați tensiunea nominală de curent alternativ și dacă aplicația este monofazată sau trifazată. -
Calculați sau confirmați curentul de proiectare.
Curentul nominal al MCB ar trebui să fie coordonat cu sarcina așteptată a circuitului și cu curentul admisibil al conductorului. -
Determinați curentul de scurtcircuit posibil.
Verificați curentul de defect disponibil la punctul de instalare și confirmați că capacitatea de întrerupere de 6kA selectată este adecvată. -
Evaluați pornirea sarcinii.
Identificați dacă circuitul conține motoare, transformatoare, echipamente capacitive, surse de alimentare comutatoare sau alte sarcini care produc un curent de pornire semnificativ. -
Selectați curba de deplasare corespunzătoare.
Alegeți B, C sau D în funcție de sarcina reală și cerințele de protecție, în loc să selectați pur și simplu cea mai comună opțiune. -
Alegeți configurația stâlpului.
Confirmați dacă proiectul necesită 1P, 1P+N, 2P, 3P, 3P+N sau o altă configurație acceptată de seria de produse. -
Verificați standardele și documentația.
Solicitați fișa tehnică aplicabilă, informații de testare, certificate, desene dimensionale și instrucțiuni de instalare. -
Verificați compatibilitatea panoului.
Verificați dimensiunile șinei DIN, aranjamentul terminalelor, domeniul conductorilor, accesoriile și spațiul de instalare disponibil.
- □ Tensiunea nominală confirmată
- □ Curentul nominal confirmat
- □ Capacitate de întrerupere de 6kA verificată
- □ Curba B/C/D selectată în funcție de sarcină
- □ Configurația stâlpului a fost confirmată
- □ Standard aplicabil confirmat
- □ Dimensiunile și montarea pe șină DIN verificate
- □ Certificare și documentație de testare solicitată
- □ Mediul de operare revizuit
- □ Se are în vedere coordonarea cu protecția în amonte/aval
Greșeli frecvente de selecție de evitat
Chiar și atunci când specificațiile de bază par corecte, mai multe greșeli pot crea probleme după instalare.
| Greşeală | Problemă potențială | O mai bună practică |
|---|---|---|
| Alegerea numai după amperaj | Este posibil ca alți parametri critici să nu se potrivească | Evaluați împreună tensiunea, curba, capacitatea de rupere, polii și standardele |
| Presupunând că fiecare întrerupător de 6kA este interschimbabil | Produse diferite pot avea dimensiuni și specificații de performanță diferite | Comparați fișele tehnice complete |
| Folosind curba de deplasare greșită | Declanșare neplăcută sau aplicabilitate necorespunzătoare | Evaluați aprinderea reală a sarcinii |
| Ignorarea curentului de defect posibil | Capacitatea de rupere poate fi insuficientă | Verificați nivelul de defecțiune la punctul de instalare |
| Privind coordonarea conductorilor | Este posibil ca protecția să nu se potrivească în mod corespunzător cu sistemul de cablare | Coordonați ratingul MCB cu capacitatea conductorului |
| Cumpărare fără documente | Aprobarea și instalarea pot deveni dificile | Solicitați documente tehnice și de conformitate înainte de a cumpăra |
Coordonarea corectă între curentul nominal, capacitatea conductorului, caracteristica de declanșare și nivelul de defecțiune este esențială pentru o selecție fiabilă a MCB.
De ce să lucrați cu un producător MCB cu experiență?
Pentru achiziții în volum mare, proiecte OEM, parteneriate de distribuție și producție de panouri electrice, calitatea produsului este doar un aspect. Cumpărătorii au nevoie, de asemenea, de specificații consecvente, producție stabilă, comunicare tehnică receptivă și documentație care să susțină aprobarea proiectului.
Shanghai DaDa Electric Co., Ltd.poate fi considerat ca un partener de producție pentru clienții care caută soluții de întrerupător de circuit miniatural și produse de protecție electrică de joasă tensiune aferente. Pentru cumpărătorii B2B, cea mai utilă evaluare a furnizorului ar trebui să se concentreze pe informații tehnice măsurabile, mai degrabă decât pe afirmațiile de marketing.
- Specificații clare ale produsului și parametri tehnici
- Domenii de curent nominal și de tensiune definite
- Opțiuni disponibile pentru capacitatea de rupere
- Informații despre curba de deplasare pentru diferite condiții de încărcare
- Desene de produs și informații despre instalare
- Certificare aplicabilă și documentație de conformitate
- Proceduri stabile de fabricație și control al calității
- Comunicare tehnică pentru cerințe specifice proiectului
- Suport OEM/ODM acolo unde este cazul
Pentru importatori și distribuitori de energie electrică, acești factori pot fi deosebit de importanți atunci când produsele trebuie să fie integrate în diferite sisteme de distribuție sau vândute pe mai multe piețe.
Întrebări frecvente
6kA se referă la capacitatea nominală de întrerupere a scurtcircuitului în condițiile de testare aplicabile. Reprezintă 6.000 de amperi și nu trebuie confundat cu curentul nominal normal al MCB.
Nu. Adecvarea depinde de curentul posibil de scurtcircuit, tensiunea sistemului, curentul nominal, caracteristica de declanșare, configurația polilor, condițiile de instalare și reglementările aplicabile. Curentul de defect disponibil trebuie verificat înainte de a selecta întrerupătorul.
Cele două numere descriu parametri diferiți. 6kA este o valoare nominală a capacității de rupere, în timp ce 6A este o valoare nominală a curentului. Un întrerupător ar putea avea un curent nominal de 6A și o capacitate de întrerupere de 6kA.
Ele identifică diferite caracteristici de declanșare magnetică instantanee. Conform IEC 60898-1, B este în general asociat cu aproximativ 3-5 ori curentul nominal, C cu aproximativ 5-10 ori și D cu aproximativ 10-20 ori.
Motoarele pot avea un curent de pornire substanțial, astfel încât caracteristicile C sau D pot fi adecvate în funcție de motor și circuit. Selecția finală ar trebui să ia în considerare curentul de pornire, curentul de defect, impedanța cablului și coordonarea cu alte dispozitive de protecție.
Nu automat. Dacă curentul de scurtcircuit potențial depășește capacitatea nominală de întrerupere a întreruptorului, este posibil ca un dispozitiv de 6kA să nu fie adecvat. Întrerupătorul trebuie selectat în funcție de nivelul de defecțiune și cerințele de instalare aplicabile.
În mod normal, cumpărătorii ar trebui să solicite o fișă de date detaliată, specificații tehnice, desene dimensionale, instrucțiuni de instalare, documente de testare sau de certificare aplicabile și standarde de produs relevante. Cerințele specifice proiectului pot necesita documente suplimentare.
Consecvența între loturile de producție, trasabilitatea, documentația tehnică, controlul calității, capacitatea de livrare și suportul tehnic post-vânzare pot afecta în mod semnificativ costul total și fiabilitatea unui proiect electric B2B.
