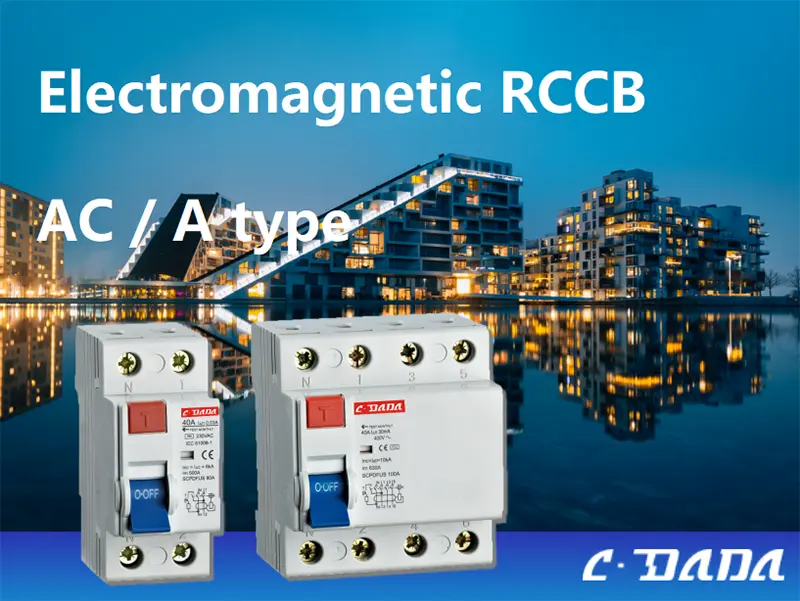

Întrerupător electromagnetic pentru curent rezidual

Pentru siguranța critică în cazul în care fiabilitatea nu poate depinde de puterea externă, alegeți întrerupătorul de circuit electromagnetic rezidual (RCCB) CDADA. Proiectat de Shanghai DADA Electric CO., LTD în conformitate cu standardele IEC 61008-1, acest RCCB pur electromagnetic funcționează fără circuite electronice sau tensiune auxiliară, făcându-l imun la fluctuațiile de putere, supratensiuni sau pierderi de neutru.

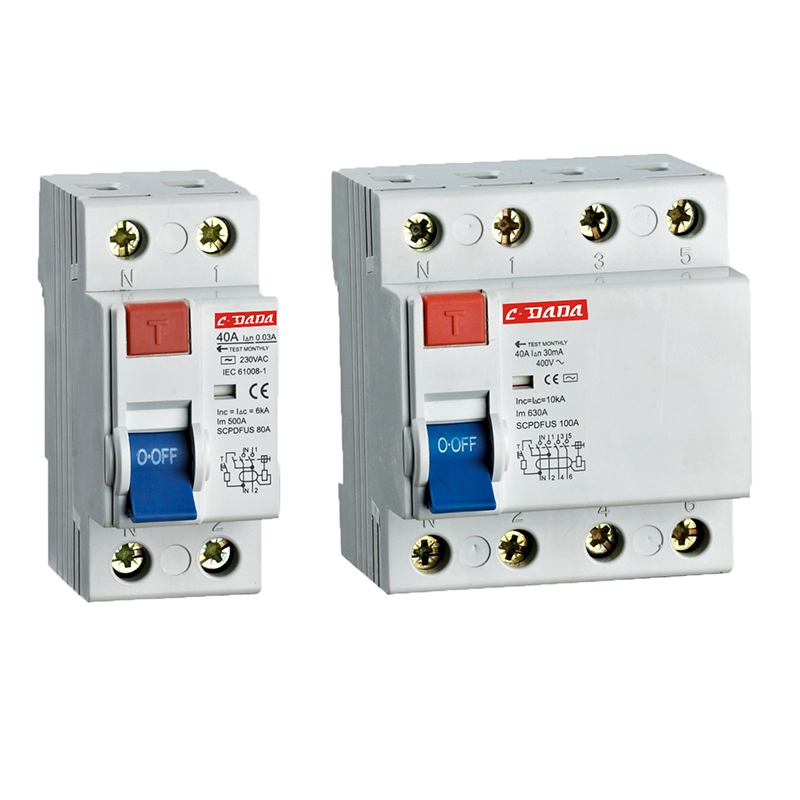

Disponibil în configurații 2P (1+N) și 4P (3+N) cu curenți nominali de la 16A la 100A și sensibilități de 10mA, 30mA sau 100mA, oferă protecție împotriva erorilor de împământare în medii poluate, cu umiditate ridicată sau instabile ale rețelei.

Cu un rating de scurtcircuit condiționat de 6kA, carcasă importată ignifugă și indicator de poziție a contactului, RCCB electromagnetic CDADA este de încredere în site-urile industriale, infrastructura rurală și panourile de export unde fiabilitatea mecanică absolută contează cel mai mult.

Specificații cheie

Tip: RCCB electromagnetic (Fără electronice, nu este necesară alimentarea auxiliară)

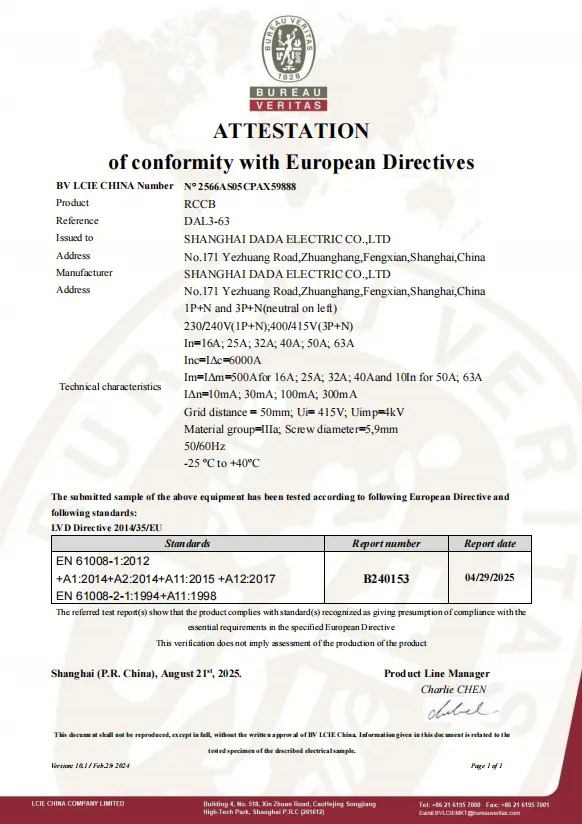

Standard: IEC 61008-1

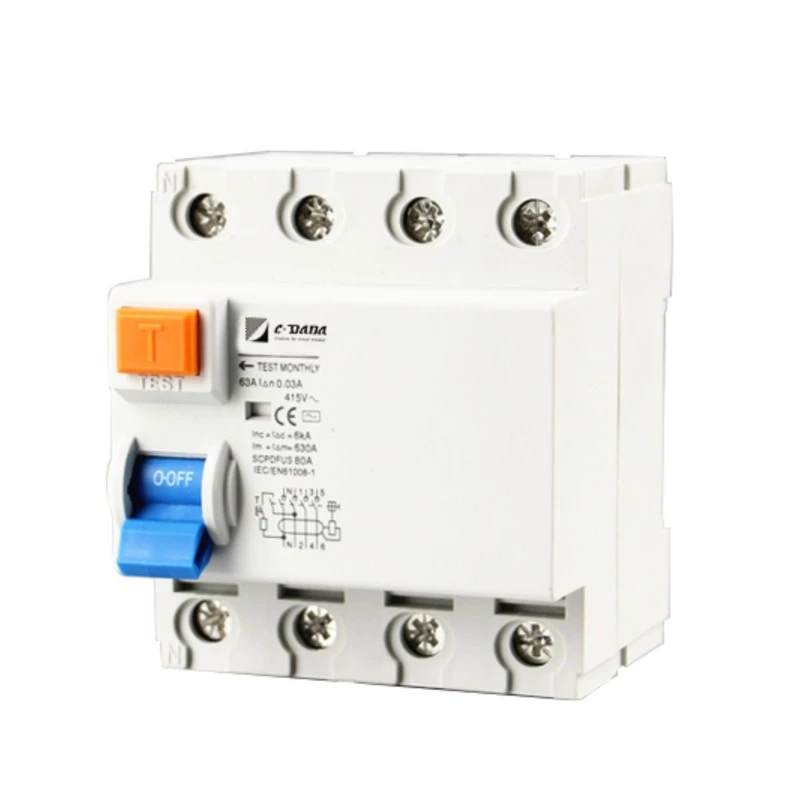

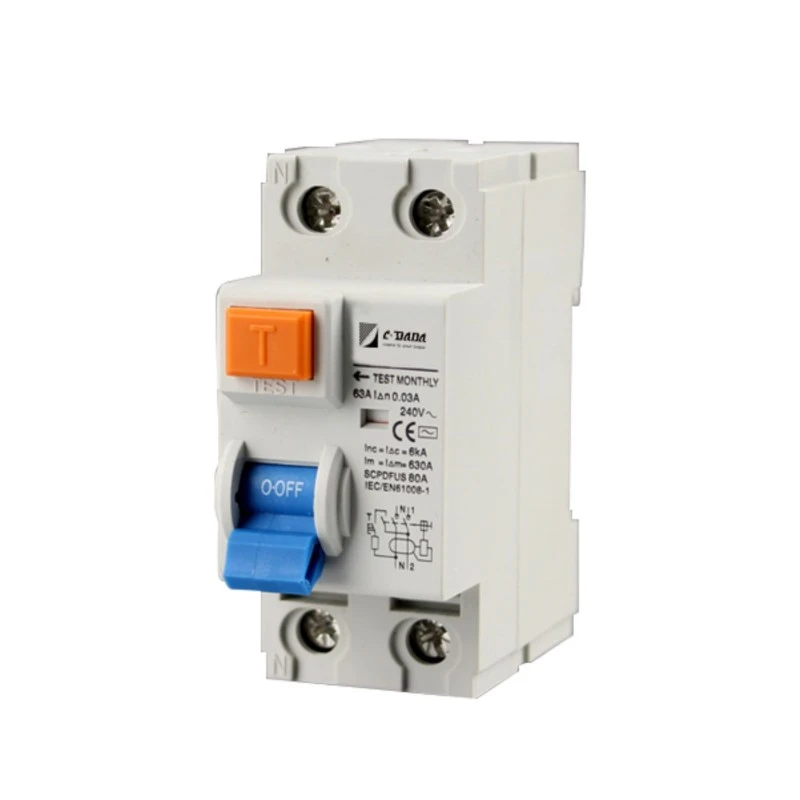

Poli: 2P (1+N) sau 4P (3+N)

Curent nominal (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Tensiune nominală:

2P: 240V AC

4P: 240/415V AC

Sensibilitate (I△n): 10mA, 30mA, 100mA

Curent de nedeclanșare: 0,5 × I△n

Timp de călătorie la I△n: ≤ 0,1 secunde

Capacitate de fabricare și rupere (I₄m):

500A (In ≤ 40A)

630A (In ≥ 63A)

Curent de scurtcircuit condiționat (Inc): 6kA

Tensiune de rezistență la impuls (Uimp): 6000V

Grad de protectie: IP20

Montare: șină DIN de 35 mm, lățime de 45 mm

Terminale: tip pin, suportă cabluri de până la 35 mm²

Carcasă: plastic importat ignifug, rezistent la căldură, rezistent la impact

Temperatura de funcționare: Potrivit pentru medii poluate/dure

Indicator vizual: indicator de stare a contactorului (afișează starea ON/OFF)

Mecanism de declanșare: eliberare electromagnetică pură – funcționează chiar și fără tensiune în linie

De ce să alegeți CDADA electromagnetic RCCB?

★ Dependență zero de tensiunea de alimentare

Spre deosebire de RCCB-urile electronice, întrerupătorul electromagnetic de curent rezidual nu necesită putere auxiliară - declanșează fiabil chiar dacă neutrul este întrerupt, tensiunea se prăbușește sau în timpul întreruperii.

★ Fiabilitate de neegalat în condiții dure

Designul special al terminalelor și materialele de înaltă calitate asigură performanțe stabile în medii cu praf, umezeală sau corozive - ideal pentru ferme, tuneluri și dulapuri exterioare.

★ Design în mod inerent de siguranță

Fără semiconductori = fără îmbătrânire, fără probleme software, fără sensibilitate EMI. Doar fizică mecanic-magnetică – dovedit de zeci de ani.

★ Conformitatea cu standardele globale

Complet în conformitate cu IEC 61008-1, potrivit pentru proiecte internaționale care necesită protecție robustă, fără întreținere.

★ Feedback operațional clar

Indicatorul de poziție a contactului încorporat permite o confirmare vizuală instantanee - critică pentru auditurile de siguranță și întreținere.

★ Respectând confidențialitatea clienților, deservim numeroși distribuitori și parteneri OEM din întreaga lume care furnizează proiecte majore și piețe locale.

★ Echipele noastre de vânzări și inginerie se străduiesc să răspundă la toate întrebările tehnice în termen de 24 de ore lucrătoare.

Aplicații tipice

Electrificare rurală: zone cu rețele instabile sau slabe

Instalații industriale: medii EMI ridicate (sudori, motoare)

Tuneluri și mine: condiții umede, poluate

Sisteme de backup: unde integritatea neutră nu poate fi garantată

Panouri de export: pentru piețele care solicită fiabilitate electromagnetică pură (de exemplu, părți din Africa, Orientul Mijlociu, Asia de Sud-Est)

Întrebări frecvente (FAQ)

Î1: Care este diferența dintre RCD-urile de tip A și de tip AC? A1:

● Tip AC: detectează doar scurgeri de curent alternativ sinusoidală lină (de exemplu, de la defecțiuni ale încălzitorului).

● Tip A: detectează scurgeri AC + DC pulsatorie (de exemplu, de la încărcătoarele de telefon, driverele LED, mașinile de spălat). → Tipul A este necesar în instalațiile moderne cu sarcini electronice. CDADA oferă ambele tipuri — confirmați nevoile aplicației dvs.

Î2: Care este diferența dintre RCCB-urile electronice și cele electromagnetice?

Caracteristică	RCCB electronic	RCCB electromagnetic
Putere necesară	Da (necesită tensiune de linie)	Nu – funcționează la 0V
Dependență neutră	Eșuează dacă neutrul se rupe	Încă funcționează fără neutru
Sensibilitate EMI	Poate declanșa fals în apropierea motoarelor/VFD-urilor	Imun la EMI
Cost	Mai jos	Puțin mai sus
Caz de utilizare	Rețele urbane stabile	Sisteme dure, rurale sau critice

Î3: Acest RCCB electromagnetic acceptă protecție personală de 30mA?

A3: Da, este disponibil în 10mA, 30mA și 100mA. Versiunea de 30mA îndeplinește cerințele IEC pentru protecția împotriva șocurilor de salvare.

Î4: Poate fi utilizat în sistemele de împământare TT?

A4: Absolut. De fapt, RCCB-urile electromagnetice sunt preferate în sistemele TT, deoarece nu se bazează pe o referință neutră stabilă - care poate fi absentă sau cu impedanță ridicată în setările TT.

Î5: De ce să alegeți CDADA pentru întrerupătorul de circuit electromagnetic rezidual?

A5: CDADA oferă:

● Proiectare electromagnetică conformă cu IEC 61008-1

● Fără electronice ascunse—funcționare pur magnetică

● Carcasă ignifugă de calitate superioară pentru siguranță

● Fiabilitate dovedită în medii poluate

● Asistență OEM: prețuri în bloc, documente de certificare, eșantionare rapidă
