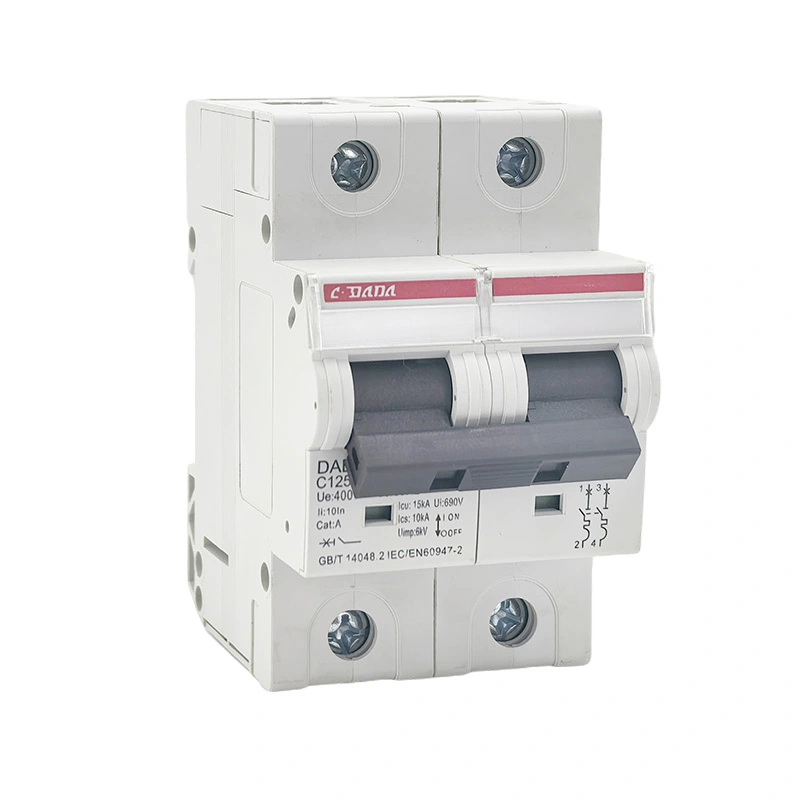

A 125 15KA Întrerupător miniaturaleste proiectat pentru sistemele electrice care necesită atât o capacitate mare de curent, cât și o protecție fiabilă la scurtcircuit. Spre deosebire de MCB-urile convenționale cu rating scăzut, un dispozitiv cu capacitate mare de rupere de 125 A se poate adresa aplicațiilor de distribuție solicitante în care curenții de defect pot fi considerabil mai mari. Acest articol explică cum funcționează un MCB 125 15KA, ce înseamnă specificațiile sale cheie, unde poate fi utilizat, cum să îl selectați și să îl instalați corect și ce ar trebui să examineze echipele de achiziții înainte de a plasa o comandă. De asemenea, explorează caracteristicile practice de design ale seriei DAB7-125 de la Shanghai DaDa Electric Co., Ltd., inclusiv protecție termică-magnetică, design de limitare a curentului, terminale mari ale cablurilor și o capacitate de rupere de 15 kA.
Cuprins
- Ce este un întrerupător miniatural 125 15KA?
- De ce contează 125A și 15KA?
- Cum funcționează mecanismul de protecție?
- Care caracteristici îmbunătățesc performanța practică?
- Unde poate fi folosit un MCB 125 15KA?
- Specificații cheie de examinat
- Cum să selectați configurația corectă
- Considerații privind instalarea și întreținerea
- Probleme comune și preocupări de cumpărare
- De ce Shanghai DaDa Electric Co., Ltd.?
- Întrebări frecvente
- Considerații finale
Ce este un întrerupător miniatural 125 15KA?
Un întrerupător de circuit miniatural 125 15KA este un dispozitiv de protecție la curent ridicat conceput pentru a întrerupe circuitele electrice atunci când apar condiții anormale de curent. În denumirea produsului, „125” identifică în general un curent nominal de până la 125 A, în timp ce „15KA” se referă la o capacitate de întrerupere a scurtcircuitului de 15 kA în condițiile și standardele de testare aplicabile.
Aceste două numere descriu caracteristici electrice diferite. Valoarea nominală de 125 A se referă la curentul pe care întrerupătorul este proiectat să îl suporte în condiții de operare specificate. Cifra de 15 kA se referă la nivelul curentului de scurtcircuit potențial pe care întrerupătorul îl poate întrerupe în siguranță în condițiile specificate.
Această distincție este importantă atunci când inginerii compară întrerupătoarele. Un curent nominal mai mare nu înseamnă automat o capacitate de întrerupere a scurtcircuitului mai mare. Ambele valori trebuie evaluate în raport cu caracteristicile electrice ale instalației.
Seria DAB7-125 de la Shanghai DaDa Electric Co., Ltd. este dezvoltată pentru aplicații industriale și comerciale de distribuție a energiei. Informațiile publicate despre produs identifică un curent nominal maxim de 125 A și opțiuni de capacitate mare de rupere, inclusiv 15 kA. Producătorul specifică, de asemenea, protecție termomagnetică și un design de limitare a curentului.
De ce contează 125A și 15KA?
Sistemele de distribuție electrică pot conține energie de defect substanțială, în special în apropierea transformatoarelor, tablourilor de distribuție, mașinilor industriale și sarcinilor mari de putere. Dacă un dispozitiv de protecție este expus la un curent de defect peste capacitatea sa de întrerupere specificată, consecințele pot include deteriorarea echipamentului, arc excesiv și riscuri grave de siguranță.
O capacitate de întrerupere de 15 kA oferă o marjă de întrerupere mai mare decât multe MCB-uri standard cu capacitate de rupere redusă. Adecvarea reală, totuși, depinde de curentul de scurtcircuit potențial la punctul de instalare și de cerințele standardului electric aplicabil.
| Parametru | Ce indică | De ce contează |
|---|---|---|
| 125A | Curent nominal | Determină domeniul normal de purtare a curentului al întreruptorului. |
| 15kA | Capacitate mare de întrerupere a scurtcircuitului | Ajută întrerupătorul să întrerupă curenții de defect mari specificati. |
| Călătoria termică | Protectie la suprasarcina | Răspunde la condițiile de curent excesiv susținute. |
| Călătorie magnetică | Protecție la scurtcircuit | Oferă o funcționare rapidă în condiții severe de defecțiune. |
| Limitarea curentului | Reducerea energiei de defect | Poate ajuta la limitarea stresului aplicat echipamentelor din aval. |
Atunci când se proiectează un sistem de distribuție, întrerupătorul trebuie selectat din calculul de sarcină reală, puterea conductorului, calculul curentului de defect, tensiunea, frecvența, configurația polilor și cerințele de coordonare, mai degrabă decât din valoarea nominală a curentului.
Cum funcționează mecanismul de protecție?
Un MCB modern combină în general două principii principale de declanșare: protecție termică și protecție magnetică. Cele două mecanisme abordează diferite tipuri de evenimente de supracurent.
Protecția termică răspunde la condițiile de suprasarcină care persistă în timp. Când curentul depășește nivelul de funcționare prevăzut, căldura face ca elementul termic să funcționeze și să deschidă circuitul.
Protecția magnetică este destinată condițiilor de defecțiune cu curent ridicat. Un răspuns magnetic puternic poate activa rapid mecanismul de declanșare atunci când are loc un scurtcircuit sever.
Când contactele se separă în timpul întreruperii defecțiunii, se poate forma un arc electric. Structurile interne de gestionare a arcului ajută la controlul și stingerea arcului în timpul întreruperii.
Construcția care limitează curentul poate reduce energia permisă să treacă prin circuit în timpul unui eveniment de scurtcircuit, contribuind la reducerea stresului asupra componentelor conectate.
Informațiile despre produs DAB7-125 descriu o funcție de declanșare termică și magnetică, un mecanism fără declanșare și un design de limitare a curentului. Aceste caracteristici sunt deosebit de relevante pentru aplicațiile în care dispozitivul de protecție trebuie să răspundă în mod constant atât la suprasarcini prelungite, cât și la defecțiuni de curent ridicat.
Care caracteristici îmbunătățesc performanța practică?
Echipamentul de protecție electrică nu este evaluat doar după puterea nominală a curentului. Construcția mecanică, proiectarea terminalelor, materialele de contact, metoda de montare și aranjamentele de control al arcului intern pot afecta toate utilizarea practică.
- Capacitate mare de rupere:O specificație de 15 kA oferă o capacitate de întrerupere a scurtcircuitului mai mare decât multe MCB-uri convenționale cu capacitate mică de rupere.
- Borne mari ale cablurilor:Seria DAB7-125 este proiectată cu terminale mari potrivite pentru conductori de cupru și aluminiu de până la 35 mm², conform informațiilor publicate de producător.
- Mecanism fără deplasare:Întrerupătorul își poate menține funcția de protecție chiar și atunci când mecanismul de acționare este ținut în poziția ON.
- Indicație pozitivă de contact:O indicare clară a stării contactului poate facilita inspecția și întreținerea.
- Funcționare termomagnetică:Diferite condiții de supracurent pot fi abordate prin mecanisme de declanșare complementare.
- Montare pe șină DIN:Montarea modulară simplifică instalarea în cadrul echipamentelor de distribuție compatibile.
- Carcasă ignifugă:Informațiile publicate DAB7-125 specifică un material de carcasă ignifug PA66.
Aceste detalii contează pentru distribuitori și integratori de sistem, deoarece eficiența instalării și capacitatea de service pot influența experiența totală de operare, nu doar prețul inițial de achiziție.
Unde poate fi folosit un MCB 125 15KA?
Un MCB cu capacitate mare de rupere de 125 A poate fi luat în considerare pentru sistemele de distribuție electrică în care curentul circuitului și nivelul de defecțiune se încadrează în domeniul de funcționare specificat al dispozitivului. Mediile tipice de aplicație pot include instalații industriale, clădiri comerciale, panouri de distribuție a echipamentelor și alte circuite cu curent mai mare.
| Aplicație | Cerință tipică | Beneficiu potențial |
|---|---|---|
| Distributie industriala | Sarcini de curent mai mari și condiții de defecțiune exigente | Capacitate mare de curent cu protecție la scurtcircuit |
| Clădiri comerciale | Protecție fiabilă a distribuției | Protecție modulară compactă pentru circuitele de distribuție |
| Sisteme de mașini | Protecție pentru echipamente electrice și alimentatoare | Răspuns la supracurent termic și magnetic |
| Panouri de distributie | Dispozitive de protecție eficiente în spațiu | Instalare șină DIN și construcție modulară |
| Echipamente consumatoare de energie | Curent de circuit mai mare | Configurație de curent nominal de până la 125 A, în funcție de modelul selectat |
Adecvarea aplicației trebuie întotdeauna confirmată în raport cu proiectul electric complet. Tensiunea, frecvența, curentul de defect potențial, dimensiunea conductorului, temperatura ambiantă, configurația polilor și regulile de instalare aplicabile pot modifica selecția corespunzătoare a întreruptorului.
Specificații cheie de examinat
Cumpărătorii se concentrează adesea pe „125A” și „15kA”, deoarece sunt ușor de înțeles. Cu toate acestea, achizițiile profesionale necesită o revizuire mai amplă a specificațiilor.
| Caietul de sarcini | Întrebare de achiziție |
|---|---|
| Curent nominal | Valoarea selectată se potrivește cu sarcina calculată a circuitului și capacitatea conductorului? |
| Capacitate de rupere | Capacitatea specificată de 15 kA este potrivită pentru curentul de defect posibil? |
| Tensiune nominală | Întrerupătorul se potrivește cu tensiunea sistemului și aranjamentul de distribuție? |
| Numărul de poli | Circuitul necesită 1P, 2P, 3P, 4P sau altă configurație? |
| Curba de deplasare | Caracteristica de declanșare selectată este compatibilă cu sarcina conectată? |
| Standard aplicabil | Produsul îndeplinește standardul cerut pentru piața țintă și pentru instalare? |
| Capacitate terminală | Bornele pot găzdui în siguranță conductorul specificat? |
| Metoda de instalare | Este necesară montarea pe șină DIN sau alt aranjament de montare? |
De exemplu, IEC 60947-2 și IEC/EN 60898-1 utilizează diferite clasificări și cadre de testare pentru întrerupătoarele. Datele publicate ale producătorului pot conține, prin urmare, atât terminologia Icu, cât și Icn, în funcție de standard și de categoria de produs. Un cumpărător ar trebui să verifice exact ce rating se aplică la tensiunea și condițiile de funcționare ale instalației prevăzute.
Cum să selectați configurația corectă
Alegerea unui întrerupător miniatural 125 15KA ar trebui să înceapă mai degrabă cu sistemul electric decât cu catalogul de produse. Un simplu proces de selecție poate reduce riscul nepotrivirii întreruptorului cu circuitul.
- Determinați curentul de proiectare.Calculați curentul de sarcină continuu și intermitent așteptat.
- Verificați puterea conductorului.Dispozitivul de protecție trebuie să fie coordonat cu curentul admisibil al cablului în condițiile actuale de instalare.
- Determinați curentul de scurtcircuit posibil.Capacitatea de rupere selectată trebuie să fie adecvată pentru nivelul de defecțiune la punctul de instalare.
- Confirmați tensiunea și frecvența.Asigurați-vă că întrerupătorul este dimensionat pentru sistemul electric.
- Selectați aranjamentul stâlpilor.Luați în considerare cerințele pentru conductorii de fază și neutru.
- Examinați caracteristicile călătoriei.Curba de declanșare ar trebui să fie adecvată pentru sarcina conectată și condițiile așteptate de pornire.
- Confirmați standardele și certificările.Verificați cerințele pieței țintă, specificațiile proiectului și reglementările electrice locale.
- Verificați compatibilitatea fizică.Confirmați dimensiunile, dimensiunea terminalului, compatibilitatea șină DIN și distanța dintre panouri.
Considerații privind instalarea și întreținerea
Instalarea corectă este esențială pentru orice dispozitiv de protecție cu curent ridicat. Chiar și un întrerupător de circuit bine proiectat nu poate compensa conductoarele dimensionate incorect, terminalele slăbite, carcasele necorespunzătoare sau practicile de instalare necorespunzătoare.
- Verificați modelul și puterea întreruptorului înainte de instalare.
- Izolați alimentarea cu energie electrică și urmați procedura de siguranță aplicabilă.
- Confirmați că secțiunea transversală a conductorului este compatibilă cu terminalul.
- Pregătiți corect conductorii și evitați capetele de cablu deteriorate sau dezlipite necorespunzător.
- Strângeți bornele conform cerințelor specificate de producător.
- Asigurați-vă că întrerupătorul este montat în siguranță pe șina DIN compatibilă.
- Verificați dacă carcasa oferă protecție și spațiu liber adecvat.
- Inspectați periodic terminalele pentru semne de supraîncălzire, decolorare sau slăbire mecanică.
- Testați sistemul de protecție conform cerințelor de întreținere ale instalației.
Programele de întreținere ar trebui să reflecte mediul și ciclul de lucru. Instalațiile industriale cu sarcini mari, comutare frecventă, praf, vibrații sau temperaturi ridicate pot necesita inspecții mai frecvente decât sistemele de distribuție interioare cu încărcare redusă.
Probleme comune și preocupări de cumpărare
Cumpărătorii de MCB-uri cu curent ridicat se confruntă frecvent cu mai multe provocări practice. Abordarea acestor probleme înainte de achiziție poate preveni întârzierile și problemele de instalare.
Unele liste de produse menționează doar o „capacitate mare de rupere” generică. Cumpărătorii ar trebui să solicite evaluarea exactă, standardul, tensiunea și baza de testare.
Selectarea 125A fără a verifica capacitatea cablului și curentul de proiectare real poate crea probleme de coordonare.
Conductoarele mai mari necesită terminale proiectate să accepte secțiunea transversală necesară. Compatibilitatea terminalelor trebuie confirmată înainte de cumpărare.
Cumpărătorii internaționali au adesea nevoie de specificații tehnice, certificări, desene și informații despre produs pentru aprobarea proiectului.
Un furnizor profesionist ar trebui să fie capabil să furnizeze date clare despre produs și să ajute cumpărătorii să înțeleagă diferențele dintre curentul nominal, capacitatea de întrerupere, caracteristicile de deplasare și cerințele de instalare.
De ce Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.dezvoltă și produce produse de protecție a circuitelor pentru aplicații electrice industriale și comerciale. Portofoliul său de produse publicat include MCB-uri, MCCB-uri, RCBO-uri, RCCB-uri și echipamente de protecție a circuitelor aferente.
Seria DAB7-125 este poziționată pentru aplicații care necesită o capacitate de curent mai mare și o capacitate mare de întrerupere a scurtcircuitului. Specificațiile publicate includ o capacitate mare de rupere de 15 kA, funcție de declanșare termomagnetică, design de limitare a curentului, indicație de contact pozitiv și terminale potrivite pentru conductori mai mari. :contentReference[oaicite:1]{index=1}
Informațiile din fabrică ale producătorului descriu, de asemenea, ateliere dedicate de ștanțare, sudare în puncte, nituire, turnare prin injecție și asamblare, care sprijină producția atât a produselor MCB, cât și a produselor MCCB. :contentReference[oaicite:2]{index=2}
Pentru distribuitori, angrosişti de produse electrice, constructori de panouri şi clienţi OEM, acest tip de capacitate de producţie poate fi utilă atunci când furnizarea consecventă a produsului, documentaţia tehnică şi suportul de configurare sunt părţi importante ale unei decizii de cumpărare.
| Cerința cumpărătorului | Caracteristică DAB7-125 relevantă |
|---|---|
| Protecție a circuitului de curent ridicat | Curent nominal de până la 125 A |
| Cerințe mai mari de scurtcircuit | Capacitate de rupere de până la 15 kA conform informațiilor publicate despre produs |
| Protectie la suprasarcina | Funcția de declanșare termică |
| Răspuns la scurtcircuit | Funcție de declanșare magnetică |
| Conductori mai mari | Terminale mari de cablu proiectate pentru conductori de până la 35 mm² conform informațiilor producătorului |
| Instalarea panoului | Design modular de montare pe șină DIN |
Specificațiile produsului trebuie întotdeauna confirmate în raport cu cea mai recentă documentație tehnică înainte de aprobarea finală a proiectului, mai ales atunci când întrerupătorul va fi instalat într-un mediu cu curent de defect mare sau într-un sistem electric reglementat.
Întrebări frecvente
15KA se referă la o capacitate de întrerupere a scurtcircuitului de 15 kA în condițiile de testare specificate aplicabile. Indică nivelul de curent de scurtcircuit potențial pe care dispozitivul este proiectat să îl întrerupă în conformitate cu ratingul și standardul aplicabil.
Nu. Selecția trebuie să ia în considerare capacitatea conductorului, caracteristicile sarcinii, tensiunea sistemului, condițiile ambientale, curentul de defect, configurația polilor și cerințele electrice aplicabile.
125A este asociat cu curentul nominal al întreruptorului, în timp ce 15kA se referă la capacitatea sa de întrerupere în scurtcircuit. Acestea descriu diferite caracteristici ale dispozitivului de protecție.
Poate fi luat în considerare pentru circuitele industriale de distribuție adecvate atunci când sistemul electric se încadrează în evaluările specificate ale produsului și cerințele de instalare.
Nu. Capacitatea de rupere este doar un factor de selecție. De asemenea, trebuie evaluate tensiunea, curentul nominal, caracteristicile de declanșare, coordonarea conductorilor, configurația polilor și condițiile de instalare.
Protecția termică abordează condițiile de suprasarcină susținută, în timp ce protecția magnetică răspunde rapid la condițiile de defecțiune cu curent ridicat, cum ar fi scurtcircuite.
Informațiile publicate de Shanghai DaDa Electric DAB7-125 afirmă că terminalele sale mari de cablu sunt potrivite pentru cabluri de cupru și aluminiu de până la 35 mm². Dispunerea exactă a conductorului trebuie întotdeauna confirmată cu documentația tehnică curentă înainte de instalare.
Cumpărătorii ar trebui să solicite fișa tehnică, standardele aplicabile, tensiunea nominală, datele privind capacitatea de rupere, caracteristicile deplasării, desenele dimensionale, informațiile terminalelor, certificările și detaliile de ambalare relevante pentru piața de destinație.
Considerații finale
Un întrerupător miniatural 125 15KA se adresează unei combinații specifice de cerințe: capacitate relativ mare de curent și capacitate îmbunătățită de întrerupere a scurtcircuitului. Pentru ingineri și echipele de achiziții, înțelegerea a ceea ce reprezintă fiecare evaluare este esențială pentru a lua decizia tehnică corectă.
Cele mai importante considerații se extind dincolo de cifrele „125A” și „15kA”. O evaluare completă ar trebui să includă tensiunea nominală, curentul de defect, caracteristicile de declanșare, configurația polilor, compatibilitatea conductorilor, standardele aplicabile, mediul de instalare și dimensiunile fizice.
Seria DAB7-125 de la Shanghai DaDa Electric Co., Ltd. combină protecția la curent înalt cu funcționarea termomagnetică, designul de limitare a curentului, terminalele mari ale cablurilor și o capacitate de rupere publicată de până la 15kA. Aceste caracteristici fac ca produsul să fie relevant pentru o gamă largă de aplicații de distribuție industrială și comercială atunci când este corect adaptat la sistemul electric.
