Un ghid practic pentru întrerupătoarele cu carcasă turnată

2026-08-25 0 Lasă-mi un mesaj

Ce este un MCCB?

Un MCCB -întrerupător cu carcasă turnată— este un dispozitiv de protecție de joasă tensiune care deconectează automat un circuit atunci când detectează condiții de suprasarcină sau scurtcircuit. Spre deosebire de o siguranță, aceasta poate fi resetată și reutilizată după o călătorie. În interiorul carcasei turnate, un mecanism de declanșare termomagnetic se desfășoară în două sarcini: un element termic răspunde la suprasarcina susținută, în timp ce un element magnetic reacționează instantaneu la defecțiunile de scurtcircuit. Rezultatul este o protecție care se potrivește cu modul în care se comportă sarcinile electrice reale.

Când să alegeți un MCCB: alimentatoare principale de intrare, panouri de distribuție trifazate, circuite mari ale motoarelor sau orice punct în care curentul potențial de scurtcircuit depășește ceea ce poate întrerupe un MCB.

Când un MCB este suficient: subcircuite finale cu sarcini modeste și niveluri scăzute de defecțiune - plăci rezidențiale, circuite de iluminat și prize.

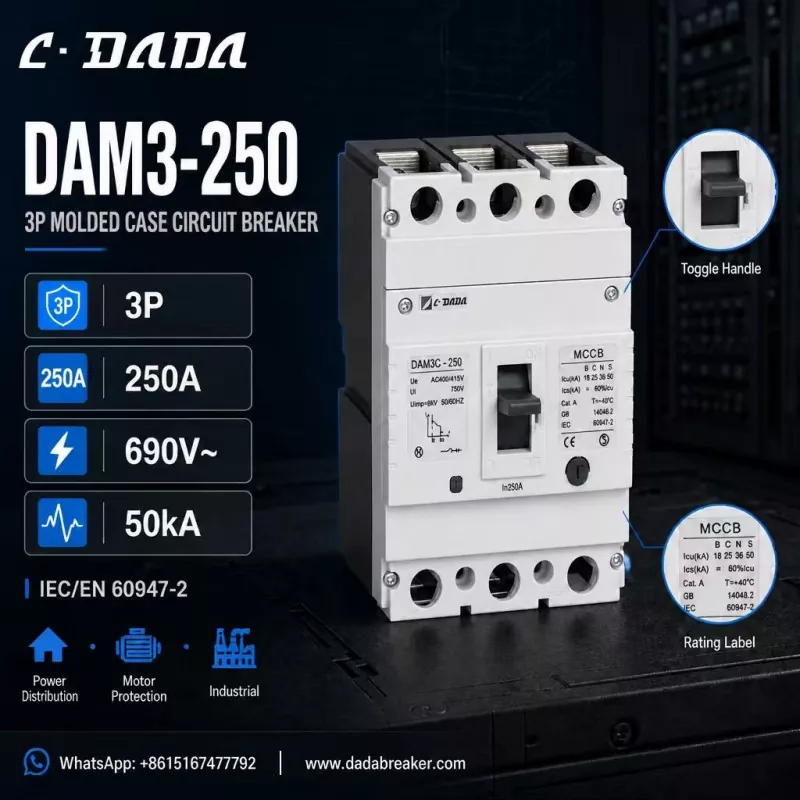

250A three-pole MCCB

Cum să selectați MCCB potrivit

Curent nominal (In)

1. — potriviți sarcina continuă și lăsați spațiu liber pentru curenții de pornire ai motoarelor.

Capacitate de rupere (Icu / Ics)

2. — trebuie să fie mai mare decât curentul de scurtcircuit posibil la punctul de instalare. Cu cât este mai mare nivelul de defecțiune, cu atât este mai mare Icu de care aveți nevoie.

Polonii

3. — 3P pentru sisteme trifazate, 4P unde neutrul necesită și deconectare.

Tensiuni nominale

4. — verificați tensiunea nominală de funcționare (Ue), tensiunea de izolație (Ui) și rezistența la impulsuri (Uimp) față de sistem.

Standarde și certificare

5. — Conformitatea IEC/EN 60947-2 și marcajul CE reprezintă baza pentru proiectele internaționale.

Aplicație

6. — protecția motoarelor, distribuția energiei și instalațiile industriale pot necesita valori nominale diferite ale cadrului și caracteristici de declanșare.

Cum arată un MCCB de 250A bine specificat:

Pentru a concretiza acest lucru, luați în considerare DAM3-250 de la C·DADA Electric - un MCCB cu trei poli de 250A care ilustrează ce să căutați în această clasă de dispozitive:

Configurare 3P

● cu un curent nominal de 250A (In), potrivit pentru tablouri de distributie trifazate

Tensiuni nominale:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Capacitate de rupere de până la 50 kA

● — Icu de 18 / 25 / 36 / 50 kA în variantele B / C / N / S, astfel încât instalatorii să poată potrivi nivelurile de defecțiune în diferite puncte ale rețelei

Conformitate IEC/EN 60947-2 și GB 14048.2

● Marcat CE, cu un mâner de comutare ON/OFF clar pentru starea de funcționare vizibilă

● Construit pentru distribuția de energie, protecția motoarelor și aplicații industriale

Logica din spatele acestei specificații: un cadru cu 3 poli de 250 A, cu capacitate de întrerupere de 50 kA acoperă majoritatea nevoilor constructorului de panouri și contractorului - de la panouri de distribuție principale până la circuitele de alimentare cu motor - în timp ce multiplele variante Icu vă permit costul corect față de nivelurile reale de defecțiune.

Recomandare de selecție

● Pentru circuitele finale de până la ~125A cu niveluri scăzute de eroare, un MCB este alegerea economică.

● Pentru distribuția principală, protecția motoarelor și aparatele de comutare industriale, alegeți un MCCB cu putere de întrerupere care depășește curentul de scurtcircuit potențial al instalației.

● Când aveți îndoieli, măriți cu o clasă de capacitate de întrerupere: diferența de cost este mică, în timp ce marja de protecție poate fi diferența dintre o defecțiune minoră și o întrerupere majoră.

Întrebări frecvente

Î: Ce este un MCCB?

A: Aîntrerupător cu carcasă turnatăeste un dispozitiv de protecție resetabil de joasă tensiune care deconectează un circuit la suprasarcină sau scurtcircuit, proiectat pentru curenți și niveluri de defecțiune mai mari decât un întrerupător de circuit miniatural.

Î: Ce înseamnă Icu pe un MCCB?

R: Icu este capacitatea maximă de întrerupere în scurtcircuit - curentul de defect maxim pe care întrerupătorul îl poate întrerupe. Ics este capacitatea de întrerupere a serviciului, nivelul pe care îl poate întrerupe în mod repetat și rămâne operațional.

Î: Cum aleg capacitatea de rupere pentru MCCB-ul meu?

R: Alegeți un rating Icu mai mare decât curentul de scurtcircuit potențial la punctul de instalare. Plăcile de distribuție cu capacitate mare de transformare sau alimentatoare industriale lungi au nevoie de obicei de dispozitive de clasă 36–50 kA.

Î: Ce este DAM3-250 MCCB?

R: DAM3-250 este un întrerupător cu carcasă turnată cu trei poli de 250A de la C·DADA Electric, nominal de până la 690V cu capacitate de întrerupere de până la 50kA, pentru distribuția energiei, protecția motoarelor și aplicații industriale.
