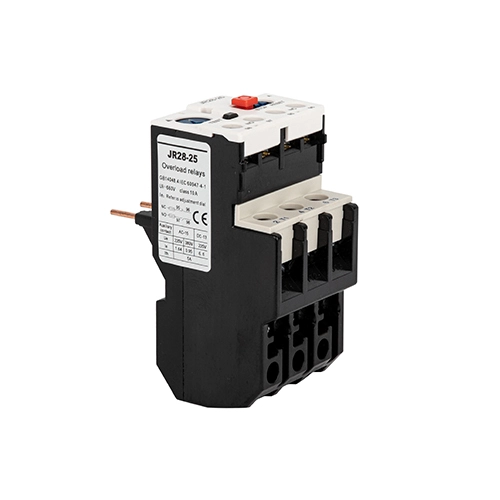

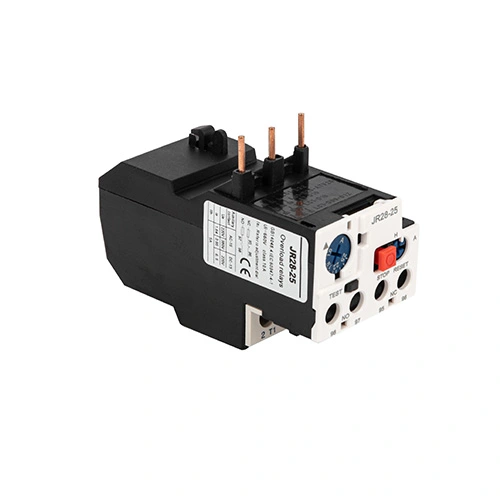

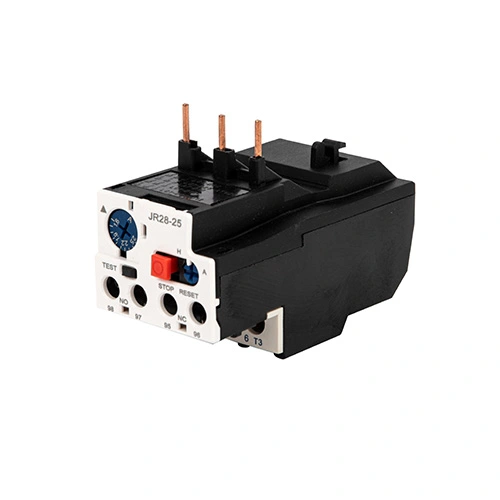

JR28 Releu de suprasarcină termică

Protejează-ți motoarele cu releul termic de suprasarcină JR28, o soluție de protecție robustă și inteligentă dezvoltată de CDADA, un producător de încredere din China. Conceput pentru o integrare perfectă cu contactoarele CDADA din seria D (D9 până la D150), releul JR28 oferă o apărare completă împotriva:

● Supraîncărcări

● Defecțiune de fază (pierderea unei faze)

● Timpi de pornire a motorului excesiv de mari

● Blocarea prelungită a rotorului

Cu o gamă extinsă de curent reglabil de la 0,1 A până la 140 A, seria JR28 acoperă aplicații de la ventilatoare mici până la pompe și compresoare industriale mari. Dispune de un buton de testare pentru verificarea circuitului de control, un indicator clar de declanșare, selecție de resetare manuală sau automată și un capac sigilabil pentru a preveni ajustările neautorizate. Construit pe o tehnologie termică bimetală dovedită și compatibil cu IEC 60947-4-1, CDADA JR28 asigură o protecție fiabilă a motorului, ușor de întreținut, în medii solicitante din întreaga lume.

Specificații cheie

Seria: Releu termic de suprasarcina JR28

Marca: CDADA | Producator: Shanghai DADA Electric CO.,LTD

Compatibilitate: Proiectat pentru contactoare D9, D12, D18... până la D150 (seria LC1-D/F)

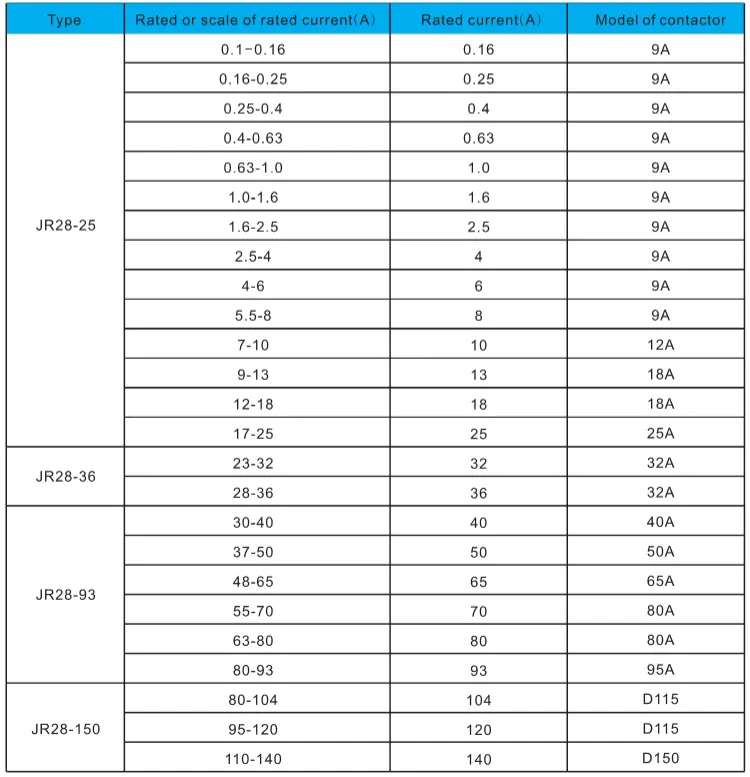

Interval de curent nominal: 0,1 A – 140 A (modele multiple: JR28-25, JR28-36, JR28-93, JR28-150 etc.)

Poli: 3 poli (monitorizează toate fazele pentru dezechilibru)

Funcții de protecție:

★ Suprasarcină termică

★ Detectarea defecțiunilor de fază

★ Monitorizare lungă a timpului de pornire

★ Protecție împotriva blocării rotorului

Mod de resetare: manual sau automat (prin comutatorul selector)

Buton de testare: Simulează declanșarea — activează atât contactele auxiliare NO cât și NC

Buton de oprire: Deschide numai contactul NC (pentru semnalizare de urgență)

Indicator de declanșare: indicatorul vizual arată starea declanșată

Blocare setare: Capacul poate fi sigilat pentru o funcționare fără falsificare

Contacte auxiliare: Standard 1NO + 1NC (pentru alarme, feedback PLC sau interblocări)

Montare: Design cu fixare direct pe contactoare CDADA compatibile

Certificare: Conform cu IEC/EN 60947-4-1 (documentația CE disponibilă)

De ce să alegeți releul de suprasarcină termică CDADA JR28?

★  Acoperire largă de curent

De la 0,1 A la 140 A — acceptă orice, de la motoare fracționale HP până la unități industriale de 110 kW+.

★ Compatibilitate deplină cu contactorii din seria D

Proiectat pentru a se potrivi de la D9 la D150 - asigură o coordonare mecanică și termică perfectă.

★ Caracteristici avansate de diagnosticare

★ Butonul TEST verifică cablarea de control fără întreruperi de alimentare

★ Butonul STOP permite semnalizarea externă

★ Indicatorul de călătorie accelerează depanarea

★ Fiabilitate de calitate industrială

Adevărat mecanism termic bimetalic (nu electronic) - imun la EMI, vârfuri de tensiune și defecțiuni software.

★ Pregătit pentru siguranță și conformitate

Capacul sigilabil îndeplinește cerințele ISO, CE și de audit din fabrică pentru setările blocate.

★ Protecție rentabilă

Previne arderea motorului, reduce timpul de nefuncționare și prelungește durata de viață a echipamentului - ideal pentru OEM și integratori de sisteme.

★ Detaliile de ambalare variază în funcție de produs. Oferim aceste informații în ofertele și listele noastre de ambalare. Cutiile standard de export sunt proiectate pentru paletizare optimă și încărcare a containerelor.

Aplicații tipice

★ Ansambluri de pornire a motorului: Împreună cu contactori pentru pompe, ventilatoare, transportoare

★ Sisteme HVAC: Chillere, turnuri de răcire, sisteme de tratare a aerului

★ Apă și ape uzate: pompe submersibile și centrifuge

★ Producție: Mixere, extrudere, linii de ambalare

★ Minerit și construcții: concasoare, palanuri, ventilatoare

Întrebări frecvente

Î1: Care este diferența dintre seria JR28 și LRD?

A1: Ambele sunt relee termice de suprasarcină de la CDADA. Seria JR28 acceptă curenți mai mari (până la 140 A) și este proiectată pentru contactoare mai mari (până la D150), în timp ce LRD acoperă de obicei intervale mai mici (până la ～104A). Din punct de vedere funcțional, oferă o protecție similară, dar JR28 este optimizat pentru utilizare industrială grea.

Î2: Pot folosi releul termic de suprasarcină JR28 cu contactoare non-CDADA?

R2: Deși este posibil în unele cazuri, performanța optimă și suportul de garanție necesită asocierea cu contactoarele CDADA din seria D (D9–D150). Potrivirea mecanică, disiparea căldurii și curbele de coordonare sunt validate ca sistem.

Î3: Cum funcționează protecția împotriva defecțiunii de fază în JR28?

A3: Dacă se pierde o fază, celelalte două conductoare transportă curent dezechilibrat, provocând încălzire asimetrică în benzile bimetalice. JR28 detectează acest dezechilibru și se declanșează mai repede decât în ​​caz de suprasarcină normală, prevenind deteriorarea înfășurării motorului.

Î4: Este resetarea manuală mai sigură decât resetarea automată?

A4: Da, pentru sisteme critice. Resetarea manuală obligă un operator să inspecteze și să înlăture defecțiunea înainte de a reporni. Resetarea automată este potrivită pentru echipamentele nesupravegheate sau de la distanță unde continuitatea este prioritară (de exemplu, pompe de răcire).

Î5: De ce să alegeți CDADA JR28 față de mărcile globale?

A5: CDADA oferă:

● Adevărat mecanism diferențial termic cu precizie ridicată

● Compatibilitate deplină cu contactoarele D9–D150 — fiabilitate plug-and-play

● Funcțiile de testare, oprire, resetare și sigilare într-o singură unitate compactă

● Prețuri competitive cu calitate conformă CE

● Suport tehnic rapid și documentație în limba engleză pentru clienți globali
