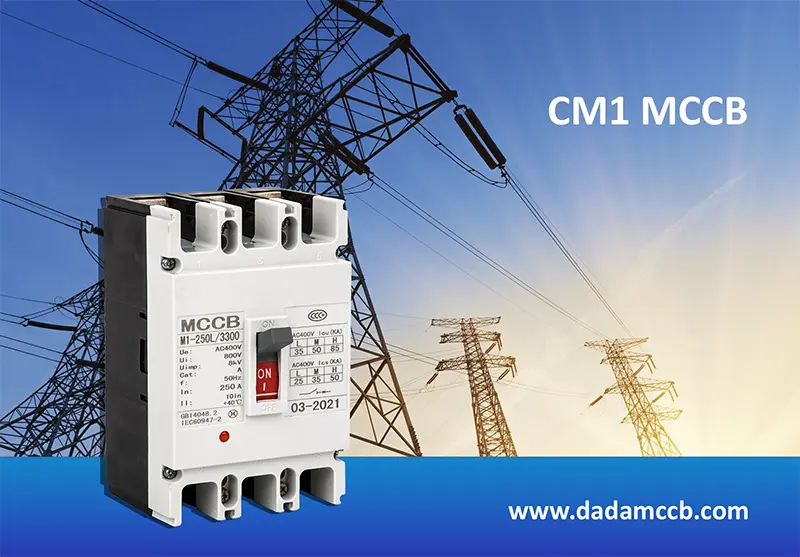

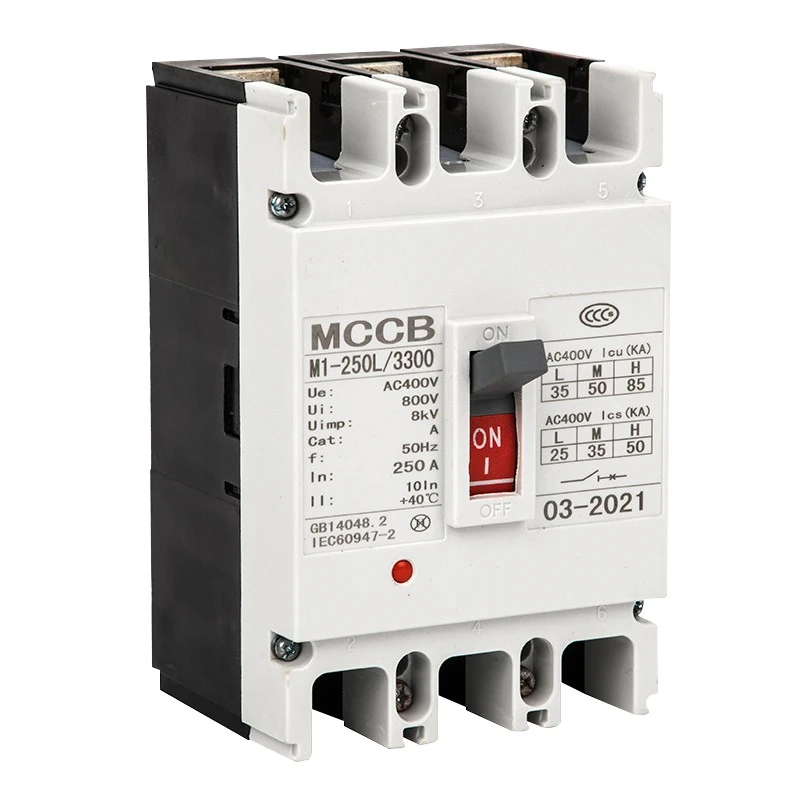

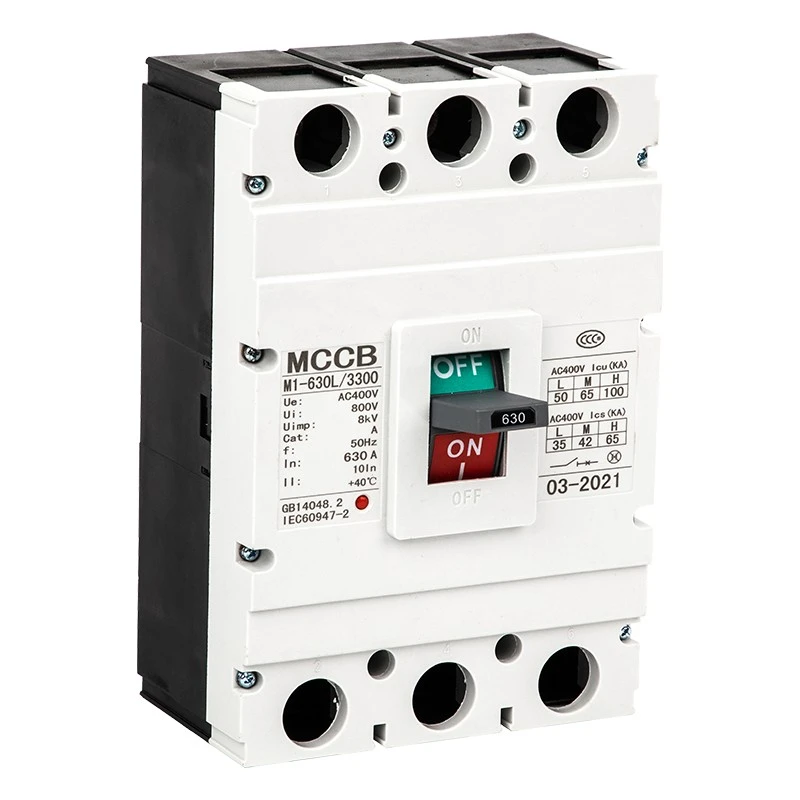

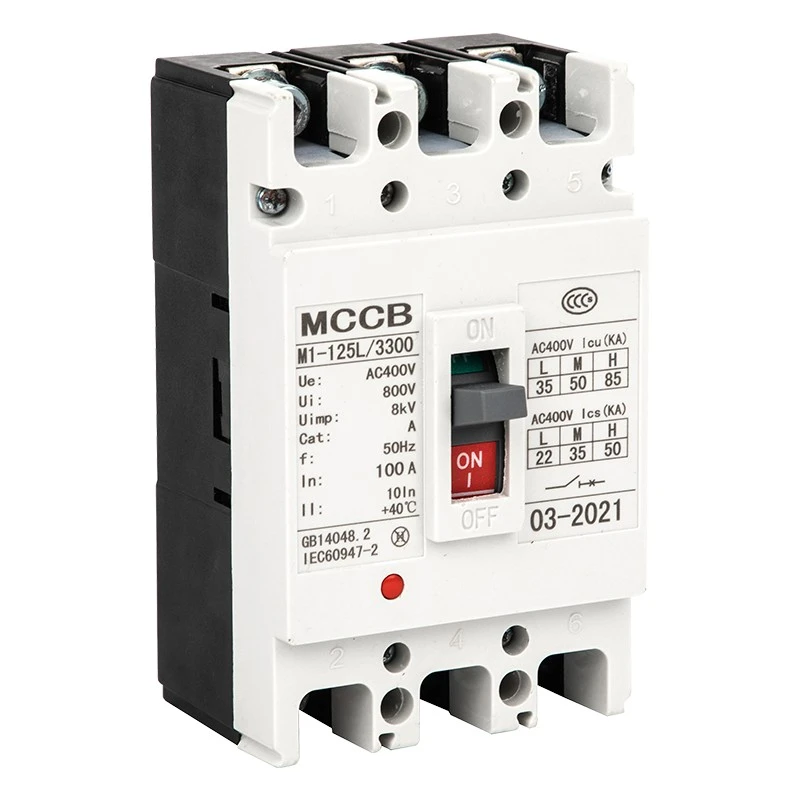

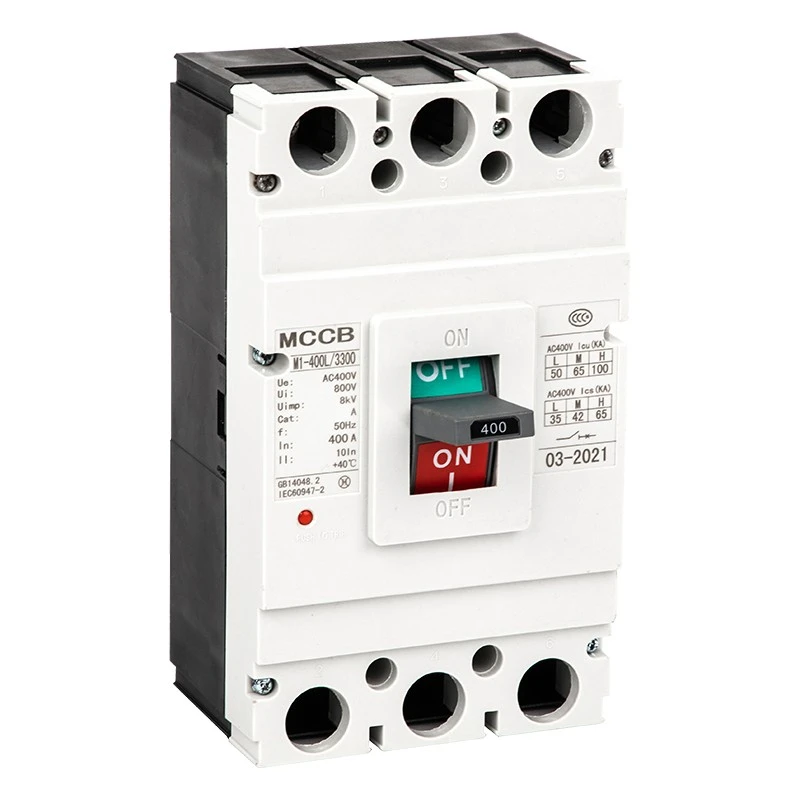

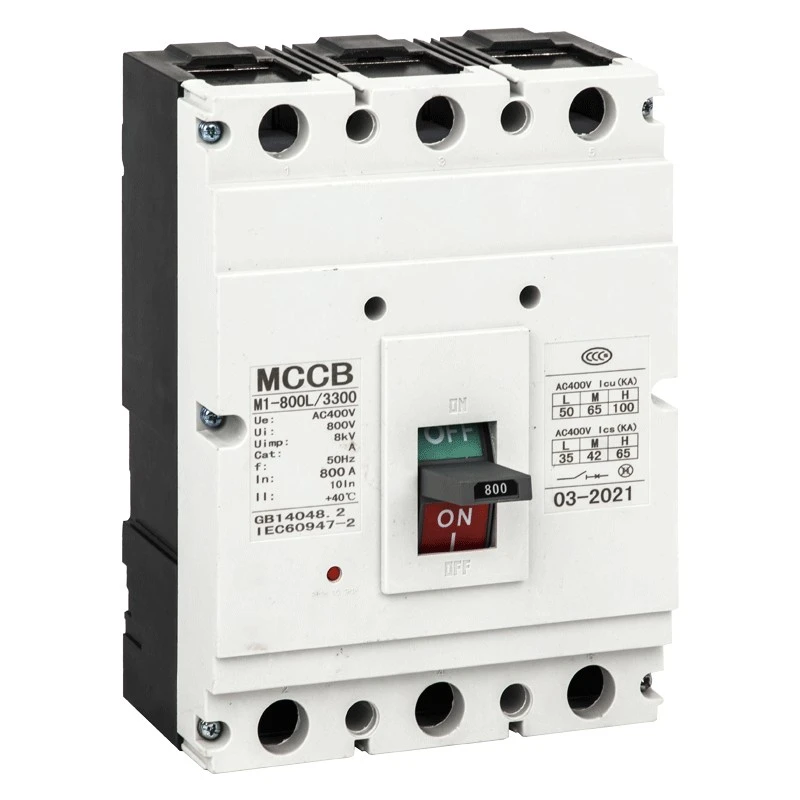

Întrerupător cu carcasă turnată CM1

Acest întrerupător de circuit cu carcasă turnată CM1 din seria DAM2 (CM1) este un dispozitiv de protecție de înaltă performanță de joasă tensiune produs de Shanghai DADA Electric Co., Ltd., un producător și furnizor de încredere din China. Cu tensiune nominală de izolație de până la 800 V, tensiune nominală de lucru 400 V/690 V și curent nominal de la 63 A la 1600 A, este utilizat pe scară largă pentru distribuția energiei, protecția circuitelor, controlul motorului și comutarea rar.

Această serie acceptă instalarea verticală și orizontală, respectă standardul IEC60947-2 și oferă protecție completă la suprasarcină, scurtcircuit și subtensiune pentru echipamentele de alimentare.

Caracteristicile produsului

★ Tensiune nominală de izolație: 800V; Tensiune de lucru: 400V/690V

★ Gama de curent: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Capacitate de rupere: L standard, M mediu, H tip de rupere mare

★ Moduri de eliberare dublă termic-magnetică și electromagnetică

★ Instalare verticală/orizontală, potrivită pentru utilizare în izolare

★ Gamă largă de temperatură ambientală: -5℃~+40℃

★ Altitudine ≤2000m, grad de poluare 3

Aplicații

CDADA CM1 Molded Case Circuit Breaker este aplicat pe scară largă în sistemele industriale și civile de distribuție a energiei, inclusiv fabrici, clădiri, centre de date, centrale electrice, infrastructură, echipamente mecanice și dulapuri de distribuție a energiei. Este, de asemenea, utilizat pentru protecția motoarelor, conversia circuitelor și alimentarea sigură cu energie în construcții, metalurgie, petrochimie și alte industrii.

Parametrii tehnici

★ Standarde: IEC60947-2, GB14048.2

★ Frecvență: AC 50Hz/60Hz

★ Pol: 1P, 2P, 3P, 4P

★ Lansare: Termo-magnetic (dublu), electromagnetic (instantaneu)

★ Setare instantanee: Tip distribuție 10In±20%; Tip motor 12In±20%

★ Instalare: cablare frontală, cablare spate, tip plug-in

★ Funcționare: mecanism de operare manual, electric

Contur și dimensiuni de instalare

CM1 MCCB oferă date complete de dimensiuni pentru modelele 63A–1600A, inclusiv cablarea frontală, cablarea spate și tipul plug-in. Diferitele dimensiuni ale cadrului (63/100/225/400/630/800/1250/1600) au dimensiunile H, H1, H2 potrivite pentru instalarea standard a dulapului. Înălțimea mecanismului de acționare manuală și electrică este, de asemenea, standardizată pentru o asamblare ușoară.

Accesorii și funcții

Accesorii interne

★ Declanșare șunt: tensiune nominală 70%–110% pentru declanșare fiabilă

★ Declanșare sub tensiune: cădere de tensiune de 35%–70% pentru protecție automată

★ Contact auxiliar și contact de alarmă: Feedback de semnal și alarmă de eroare

★ Eliberare dedicată contorului preplătit: Întârzierea declanșării 0,5–2 secunde

Accesorii externe

★ Mecanism de operare manual

★ Mecanism de acționare electric (motor).

★ Separatoare de fază, șuruburi de montare, kituri de bare colectoare

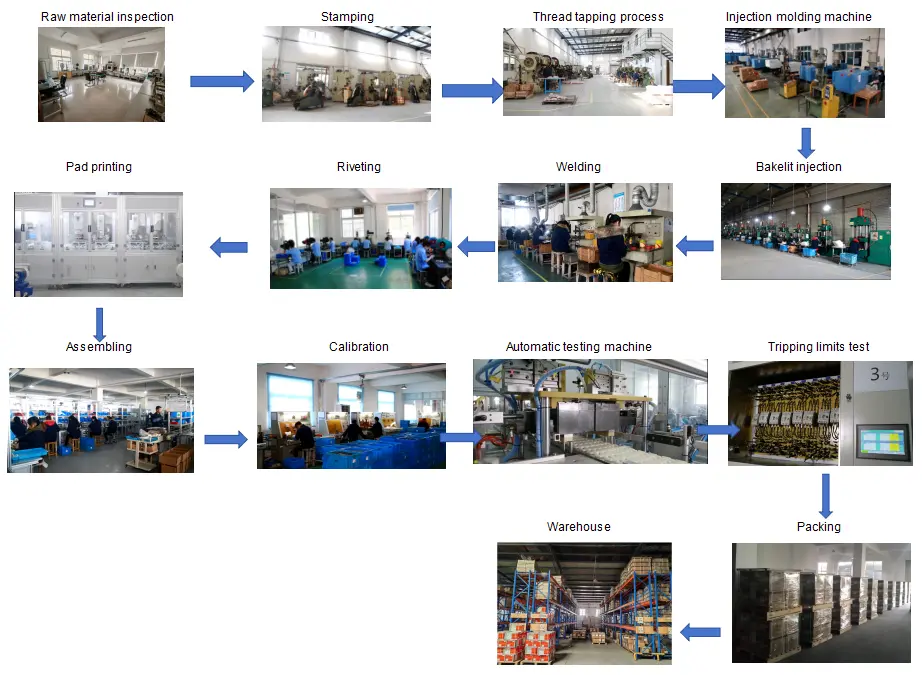

Fluxul de control al calității

Inspecție materie primă → Procesare de producție → Linie de asamblare → Test caracteristică de deplasare → Test de creștere a temperaturii → Test de scurtcircuit → Test de îmbătrânire → Verificare aspect și dimensiuni → Ambalare → Inspecție finală înainte de expediere

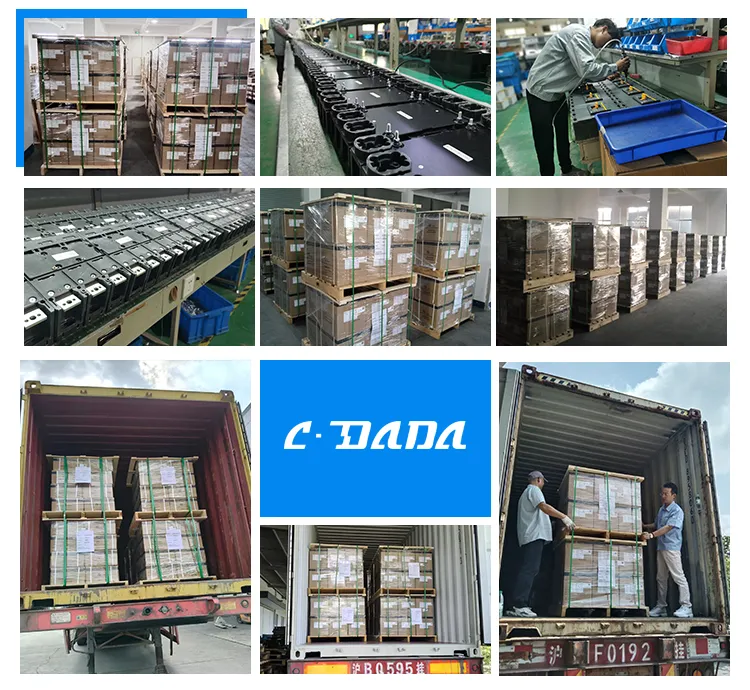

Ambalare și transport

★ Cutie standard de export + palet din lemn pentru transport în siguranță

★ Etichetă: model, curent, stâlp, cantitate, certificat

★ Potrivit pentru logistica maritimă, aeriană și terestră

Certificari

IEC60947-2, GB14048.2, CE, CB, ROHS și alte aprobări internaționale.

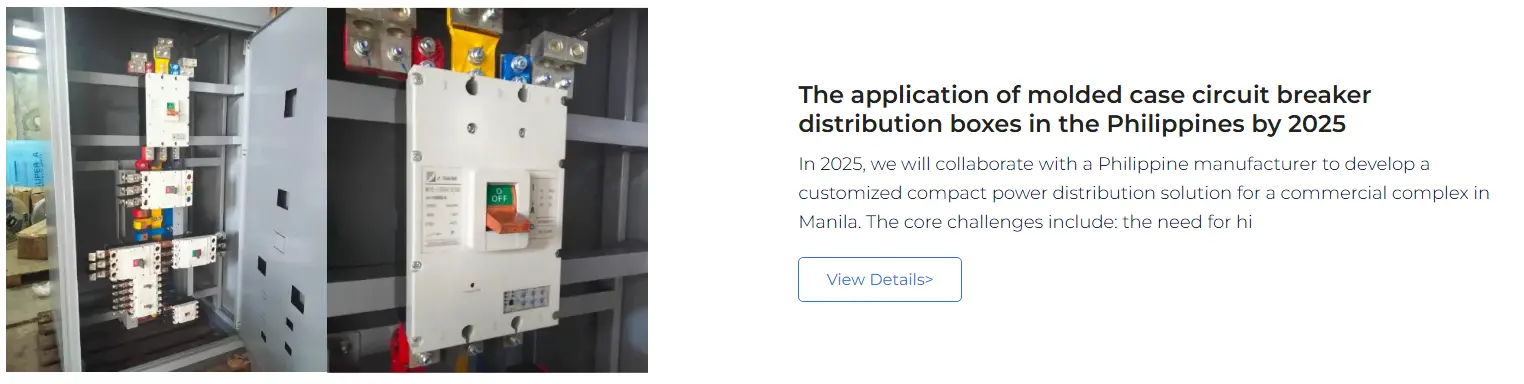

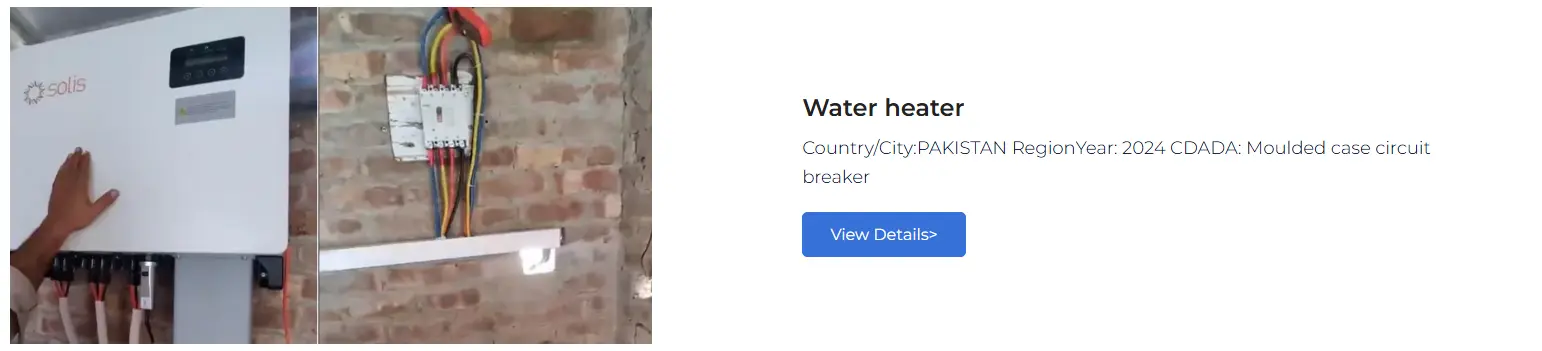

Cazuri de cooperare cu clienții

Seria CDADA DAM2 MCCB a fost furnizată clienților globali, inclusiv integratori de sisteme de distribuție a energiei, producători de echipamente industriale, fabrici de comutatoare, antreprenori de construcții și mărci OEM din Europa, Asia de Sud-Est, Orientul Mijlociu, Africa și America de Sud. Oferim aprovizionare stabilă în vrac și soluții personalizate pentru partenerii pe termen lung.
