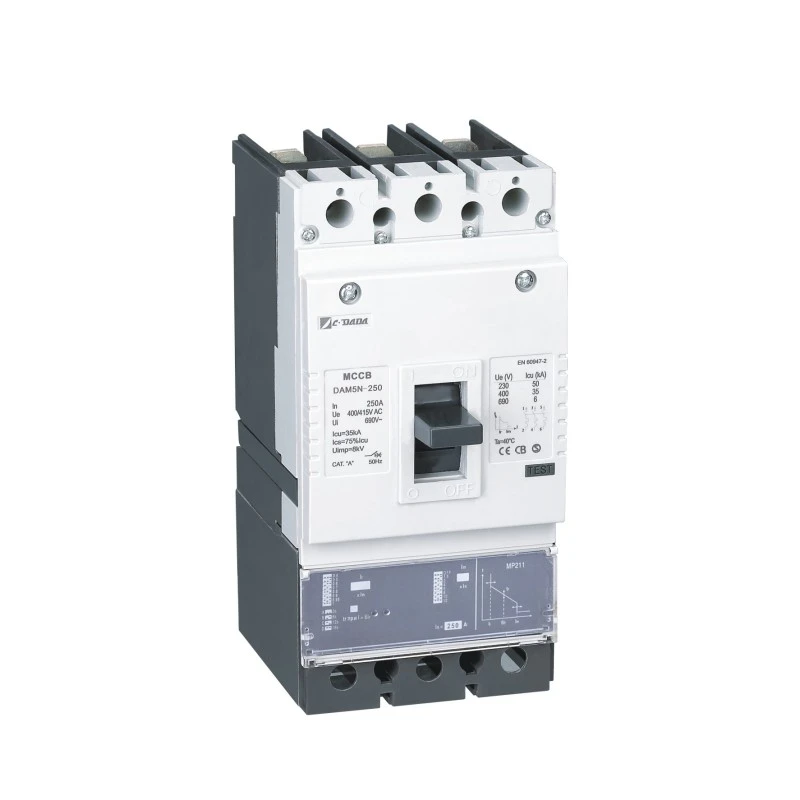

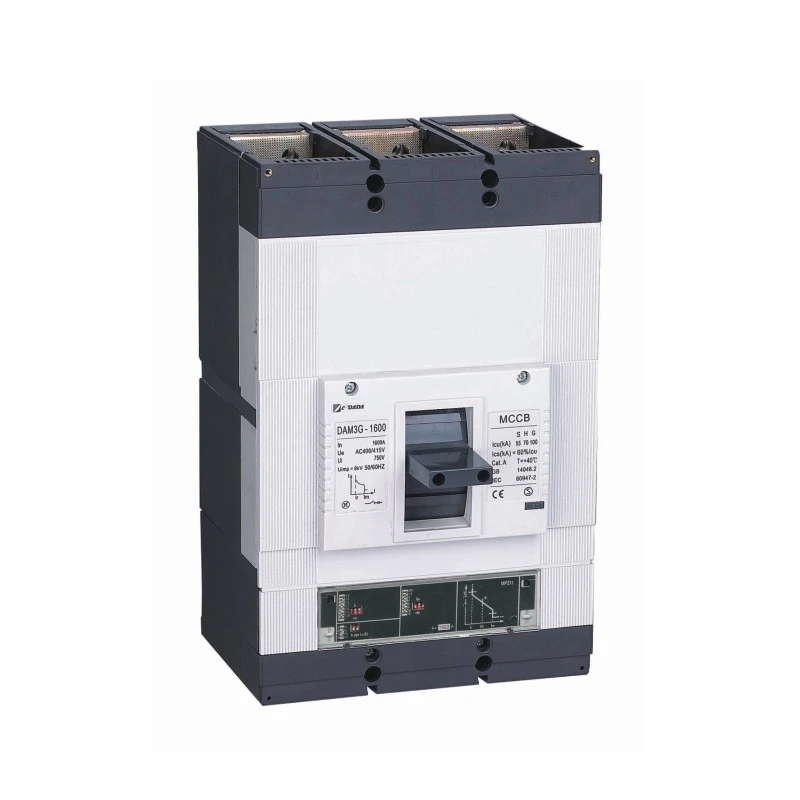

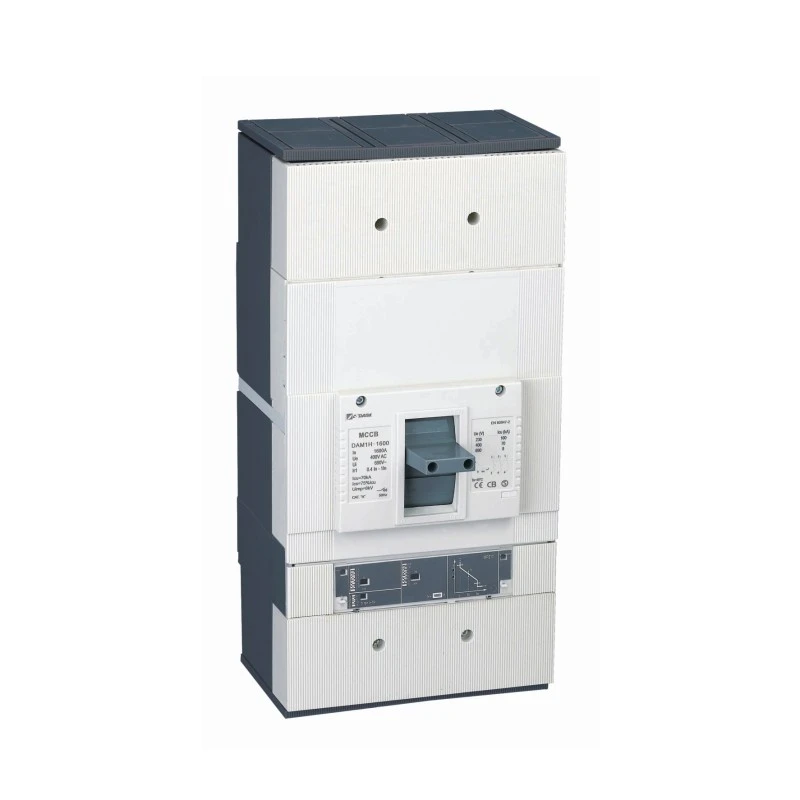

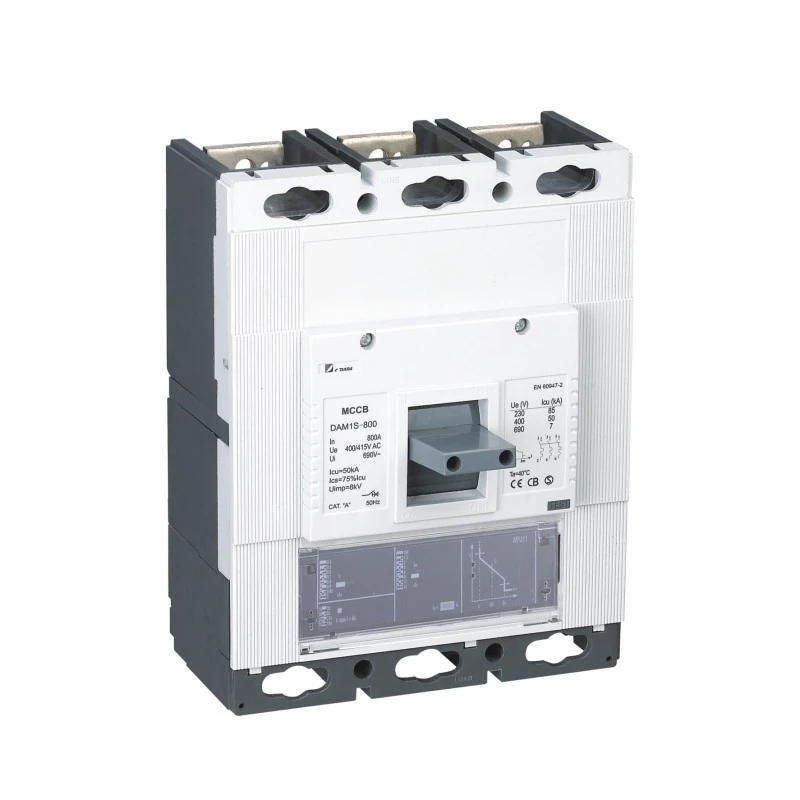

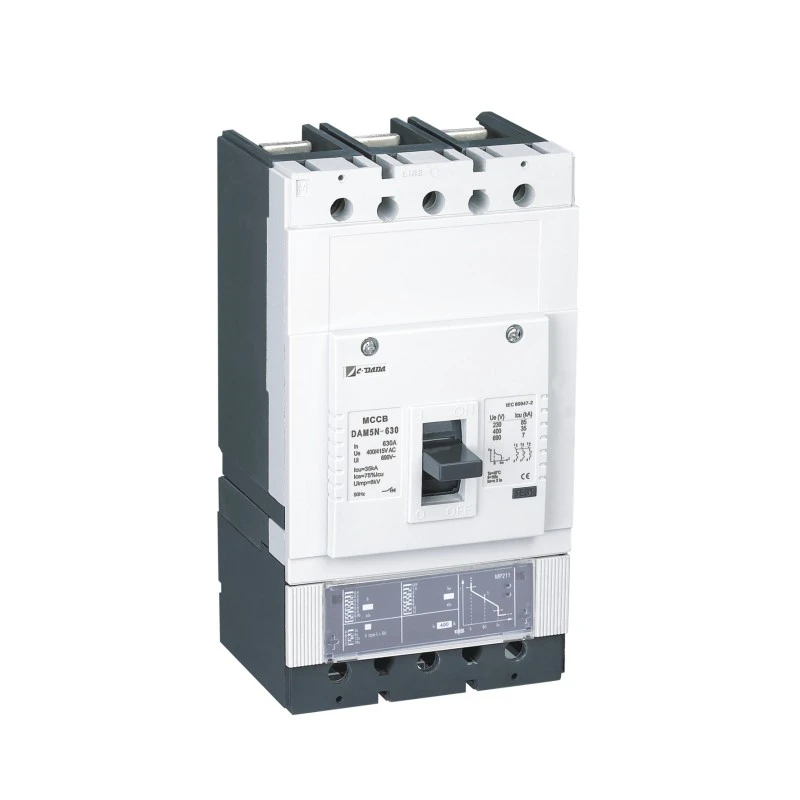

Întrerupător cu carcasă turnată de tip electronic

Pentru sistemele de alimentare moderne care necesită precizie, inteligență și fiabilitate, întrerupătorul de circuit cu carcasă turnată de tip electronic de la Shanghai DADA Electric CO., LTD. stabilește un nou standard în protecția la joasă tensiune. Spre deosebire de întrerupătoarele termomagnetice tradiționale, acest MCCB inteligent folosește o unitate de declanșare electronică bazată pe microprocesor pentru a oferi protecție la supracurent de mare precizie, programabilă, imună la fluctuațiile temperaturii ambientale.

Cu setări reglabile de la 40% la 100% In (termic) și 1,5× la 12× In (magnetic), oferă o flexibilitate de neegalat pentru coordonarea complexă în centre de date, fabrici industriale, spitale și sisteme de energie regenerabilă. Evaluat de la 100A la 1600A la 400V/415V, combină designul compact cu funcționalitatea avansată - și include declanșarea directă de siguranță în timpul defecțiunilor extreme, chiar dacă electronicele se defectează.

Specificații cheie

Model: Seria CDADA DAM2 / DE (Disjunctor cu carcasă turnată de tip electronic)

Tip: întrerupător electronic cu carcasă turnată

Stalpi: 3P / 4P

Tensiune nominală (Ue): 400V / 415V AC

Curent nominal (in): 100A – 1600A

Unitate de declanșare: eliberare electronică bazată pe microprocesor

Ajustare termică (Ir): 40% – 100% din In

Ajustare magnetică (Im): 1,5× – 12× In

Avantaje

★ Gamă largă: 100A până la 1600A (AC)

★ Dimensiuni compacte

★ Setare termică reglabilă (40-100%) In.

★ Setare magnetică reglabilă (1,5-12 ori) In.

★ Apăsați pentru a declanșa butonul de furnizare.

★ Contacte principale și de arc separate

★ Gamă largă de accesorii.

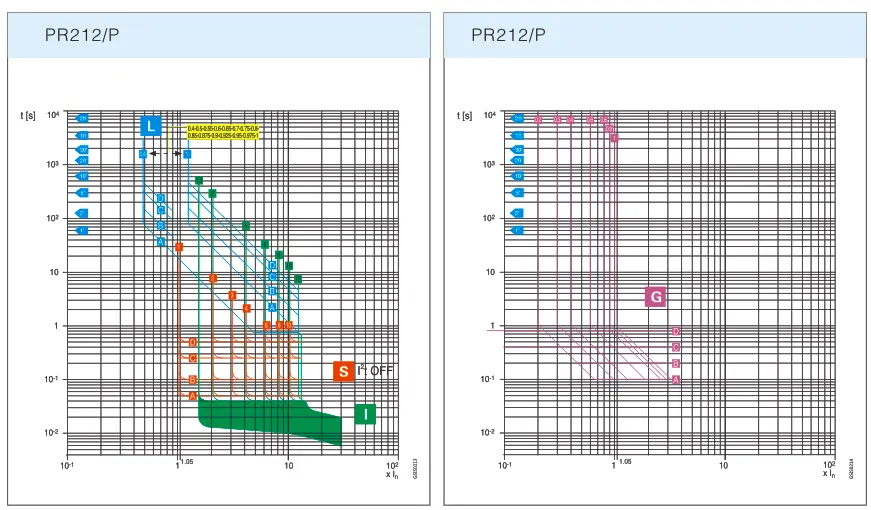

Curba caracteristică de declanșare electronică

Parametrii electrici

Tabel 1 tip PR211

S.Nr.

Funcţie

Setări

Tip

PR211

PR211

PR211

PR211

Resetare factroy

Polonii

3P

3P

3P

3P

Evaluare (A)

250

400

800

1600

1

L

Setarea curentului de suprasarcină (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 in

2

Timp de întârziere la setarea curentului de suprasarcină

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Setarea curentului instantaneu

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 in

Tabel 2 tip PR212

S.Nr.

Funcţie

Setări

Tip

PR212

PR212

PR212

PR212

Resetare factroy

Polonii

3P

3P

3P

3P

Evaluare (A)

250

400/630

800

1600

1

L

Setarea curentului de suprasarcină (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1,0 in

2

Timp de întârziere la setarea curentului de suprasarcină

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Setarea curentului de scurtcircuit (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

6In

4

Întârziere la setarea curentului de scurtcircuit

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Setarea curentului instantaneu

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF) xIn

10 in

6

G

Setare curent de eroare la pământ (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF) xIn

1,0 in

7

Timp de întârziere la setarea erorii la pământ

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

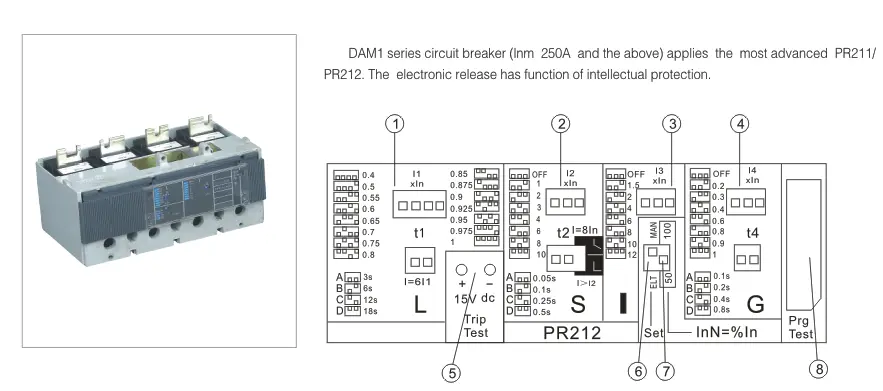

8

Selectarea parametrilor electrici sau electronici setati

Funcția SET (comutator ELT/MAN)

9

Folosit pentru setarea parametrilor comutatorului DIP al liniei zero

InN=%In, comutator 50/100

10

Priză pentru dispozitiv de măsurare a conexiunii

Priză de panou

De ce să alegeți CDADA Electronic MCCB?

★ Inteligență adevărată, nu doar automatizare
Microprocesorul analizează continuu formele de undă curente, permițând protecție precisă în timp invers, în timp determinat și instantanee - fără derive din cauza căldurii sau îmbătrânirii.

★ Design sigur
Chiar dacă circuitul electronic eșuează, un zăvor electromagnetic direct asigură declanșarea întreruptorului în timpul scurtcircuitelor severe – îndeplinește cerințele de redundanță de siguranță IEC 60947-2.

★ Coordonare superioară
Intervalele de reglare ultra-large (40–100% Ir, 1,5–12× Im) permit o coordonare perfectă cu dispozitivele din amonte/aval, reducând la minimum zonele de întrerupere.

★ Infrastructură pentru viitor
Compatibil cu module de comunicații opționale (Modbus RTU, Profibus) pentru integrarea în sistemele de management al clădirilor (BMS) sau rețelele inteligente.

★ Calitate globală, preț competitiv
Fabricat în conformitate cu ISO 9001 în Shanghai, cu certificări internaționale, oferind performanță la nivel european la eficiența costurilor asiatice.

★ Avem o echipă dedicată de 15 ingineri concentrați pe dezvoltarea, îmbunătățirea și personalizarea produsului.

Aplicații ideale

Centre de date: Preveniți defecțiunile în cascadă cu declanșare selectivă precisă

Spitale: Asigurați alimentarea neîntreruptă pentru sistemele de susținere a vieții

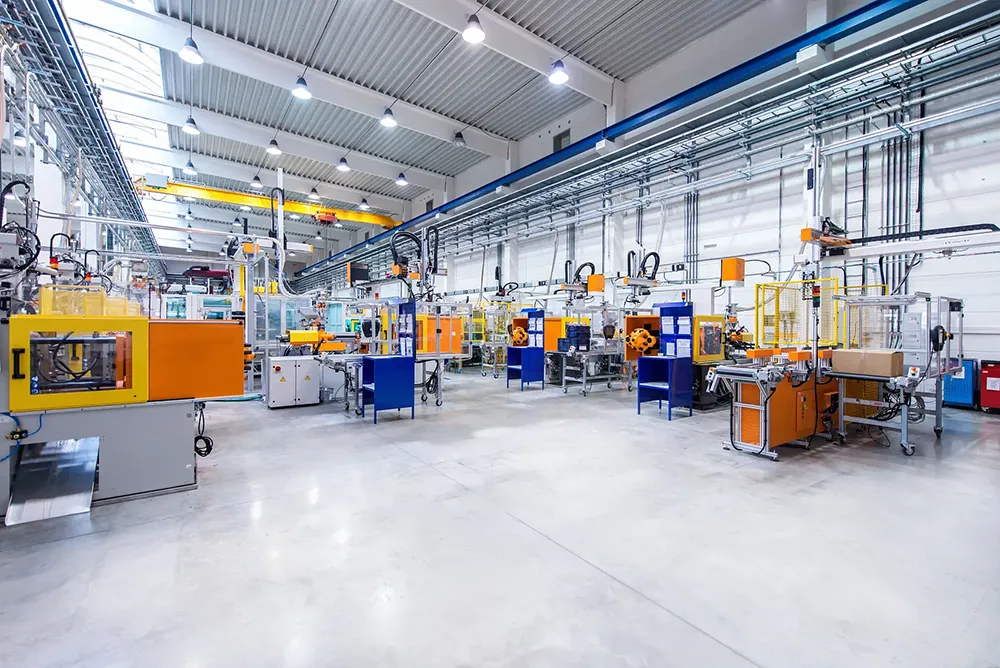

Automatizare industrială: Coordonați-vă cu VFD-uri, soft starter-uri și robotică

Parcuri solare/eoliene: se adaptează la profiluri de generație variabilă

Clădiri comerciale inteligente: permiteți monitorizarea energiei fără contoare suplimentare

Întrebări frecvente (FAQ)

Î1: Ce face un MCCB electronic diferit de unul termomagnetic?

A1: Întreruptoarele cu carcasă turnată de tip electronic utilizează un microprocesor pentru a analiza curentul și declanșa declanșările cu mare precizie. Nu sunt afectați de temperatura mediului ambiant, oferă intervale de reglare mai largi și pot oferi înregistrarea datelor de încărcare, spre deosebire de tipurile termomagnetice bimetale/solenoide.

Î2: Este MCCB electronic 1600A disponibil în configurație cu 4 poli?

R2: Da — toate MCCB-urile electronice CDADA de la 250A la 1600A sunt disponibile atât în ​​versiunile 3P, cât și 4P.

Î3: Ce se întâmplă dacă declanșatorul electronic se defectează în timpul unui scurtcircuit?

A3: Întrerupătorul include o rezervă mecanică: în timpul curenților de defect extrem (>12×In), un zăvor magnetic declanșează deschiderea directă - asigurând siguranța chiar și cu electronicele offline.

Î4: Pot monitoriza valorile curente în timp real?

R4: Da — unitatea de declanșare electronică afișează curentul instantaneu, maxim, min și mediu pe ferestre de timp selectabile (de exemplu, 24 de ore), util pentru gestionarea energiei.

Î5: De ce să alegeți CDADA față de alte mărci inteligente de MCCB?

A5: CDADA oferă:

● Adevărata posibilitate de reglare a intervalului dublu (mulți concurenți limitează Im la ≤10×)

● Backup mecanic de siguranță (nu toate MCCB-urile „electronice” au acest lucru)

● Dimensiune compactă—se potrivește cu panourile vechi fără modificări

● Portofoliu puternic de certificare globală (ASTA, KEMA, CE)

● Prețuri prietenoase cu OEM cu suport tehnic în limba engleză
