Un ghid practic pentru întreruptoarele cu curent rezidual cu protecție la supracurent

2026-09-08 0 Lasă-mi un mesaj

Ce este un RCBO?

UnRCBO— întrerupător de curent rezidual cu protecție la supracurent — este un dispozitiv de protecție de joasă tensiune care combină protecția la suprasarcină, protecția la scurtcircuit și detectarea curentului rezidual (scurgeri) într-o singură unitate turnată. În interiorul carcasei compacte, un mecanism de declanșare termic-magnetic gestionează suprasarcinile și scurtcircuitele, în timp ce un transformator de curent cu secvență zero compară continuu curentul care curge în conductorii sub tensiune și neutru. Când diferența depășește curentul rezidual nominal (IΔn), dispozitivul se declanșează în milisecunde, întrerupând alimentarea înainte ca curentul de scurgere să poată dăuna oamenilor sau provoca incendii.

Când să alegeți un RCBO: subcircuite finale care necesită atât protecție la supracurent, cât și protecție personală împotriva scurgerilor - prize exterioare, circuite de aparate, garaje, subsoluri, băi și alte locații umede sau ușor accesibile.

DABL-63 aparține clasei RCBO: un dispozitiv, trei protecții — cea mai eficientă alegere din punct de vedere al spațiului și al costurilor pentru circuitele finale monofazate de uz casnic.

Residual Current Circuit Breaker with Overcurrent Protection

Cum să alegi RCBO potrivit?

1. Curent nominal (In): potriviți sarcina continuă a circuitului, cu spațiu liber pentru curenții de pornire ai aparatelor (de exemplu, 40A acoperă circuitele standard ale aparatelor de uz casnic).

2. Capacitatea de întrerupere (Icn): trebuie să fie mai mare decât curentul de scurtcircuit potențial la punctul de instalare; 6kA acoperă nivelurile tipice de defecțiuni rezidențiale și comerciale ușoare.

3. Poli: 1P+N pentru circuite finale monofazate cu montare compactă pe șină DIN.

4. Caracteristica de declanșare: curba C (5–10× In) pentru sarcini generale de uz casnic și electrocasnice; Curba B pentru electronice sensibile; Curba D pentru pornirea motorului.

5. Standarde și certificare: conformitatea cu IEC/EN 61009-1 și marcajul CE reprezintă baza pentru proiecte internaționale.

6. Aplicație: prizele exterioare, circuitele aparatelor și iluminatul garajului/subsolului pot necesita o sensibilitate mai mare decât circuitele interioare generale.

Cum arată un RCBO bine specificat

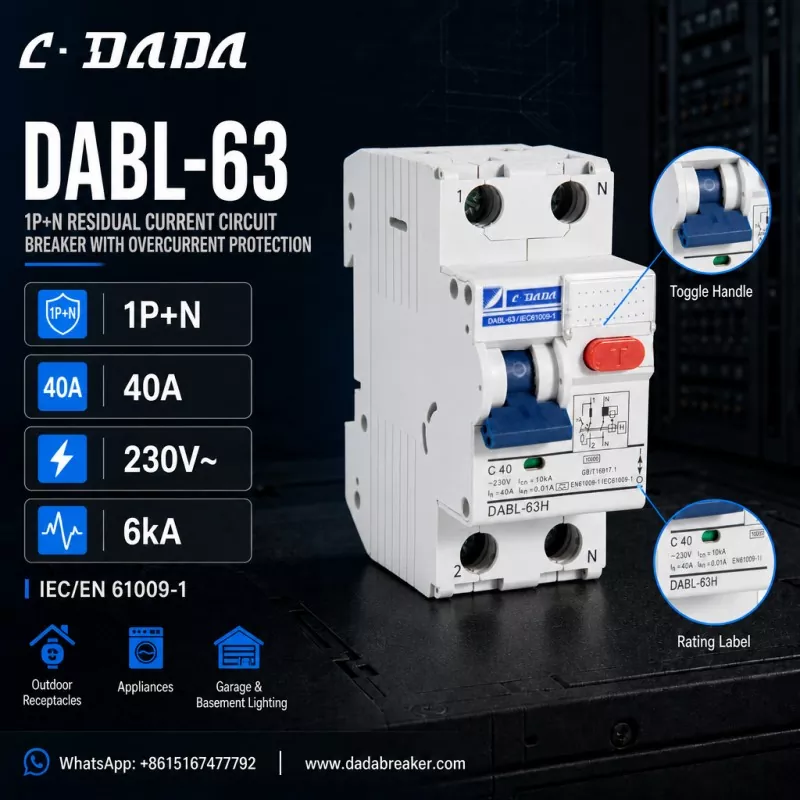

Pentru a concretiza acest lucru, luați în considerare DABL-63 de laC·DADA Electric, un întrerupător de curent rezidual 1P+N cu protecție la supracurent care ilustrează ce să căutați în această clasă de dispozitiv: configurație 1P+N

● Pol sub tensiune comutată și neutru urmat, compact pentru plăci de distribuție standard pe șină DIN 40A curent nominal (In)

● Cu declanșare curba C (C40) 230V~ tensiune nominală

● Capacitate de rupere 6kA (Icn)

● IΔn = 0,01A (10mA) protecţie la curent rezidual de înaltă sensibilitate

● Conformitate IEC/EN 61009-1

● Buton roșu de testare T pentru verificări funcționale periodice, bornele marcate 1/2/N, eticheta de identificare și schema de circuit imprimată pe carcasă

● Construit pentru receptoare exterioare, aparate electrocasnice, iluminat pentru garaj și subsol

Logica din spatele acestei specificații

Un cadru de 40A, 1P+N cu protecție împotriva scurgerilor de 10mA de înaltă sensibilitate acoperă majoritatea circuitelor finale rezidențiale: 40A se potrivește cu sarcina circuitelor uzuale de aparate și prize, 1P+N păstrează dispozitivul compact pentru tablouri de distribuție aglomerate, iar sensibilitatea de 10mA oferă un strat suplimentar de protecție personală, exact în zonele umede și IEC în aer liber, exact în zonele umede.

FAQ

Î: Ce este un RCBO?

R: Un RCBO - întrerupător de curent rezidual cu protecție la supracurent - este un dispozitiv de protecție de joasă tensiune de masă de resetare care combină protecția la suprasarcină, protecția la scurtcircuit și protecția cu curent rezidual (scurgeri) într-o singură unitate, de obicei până la 63 A pentru circuitele finale.

Î: Care este diferența dintre un RCBO și un MCB?

R: Un MCB oferă doar protecție la suprasarcină și scurtcircuit. Un RCBO adaugă detectie de curent rezidual (scurgere) deasupra, deconectând circuitul atunci când curentul de scurgere depășește IΔn - protejând oamenii și prevenind incendiile electrice.

Î: Ce înseamnă IΔn = 10mA?

R: IΔn este curentul rezidual nominal de funcționare. 10mA este un rating de înaltă sensibilitate: dispozitivul se declanșează când curentul de scurgere atinge 10mA, oferind o protecție personală mai rapidă decât valoarea nominală de uz general de 30mA.

Î: Ce este RCBO DABL-63?

R: DABL-63 este un întrerupător de curent rezidual 1P+N cu protecție la supracurent de la C·DADA Electric — 40A, curbă C, 230V~, capacitate de întrerupere 6kA și protecție la scurgeri de înaltă sensibilitate 10mA, conform cu IEC/EN 61009-1, pentru prize de exterior, aparate de uz casnic și garaj/bază.
