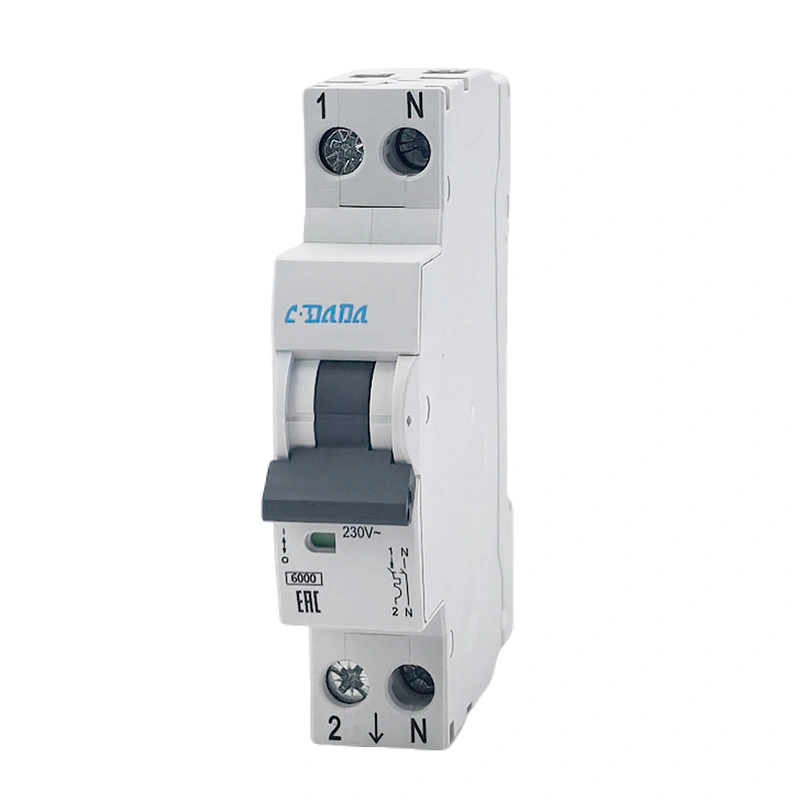

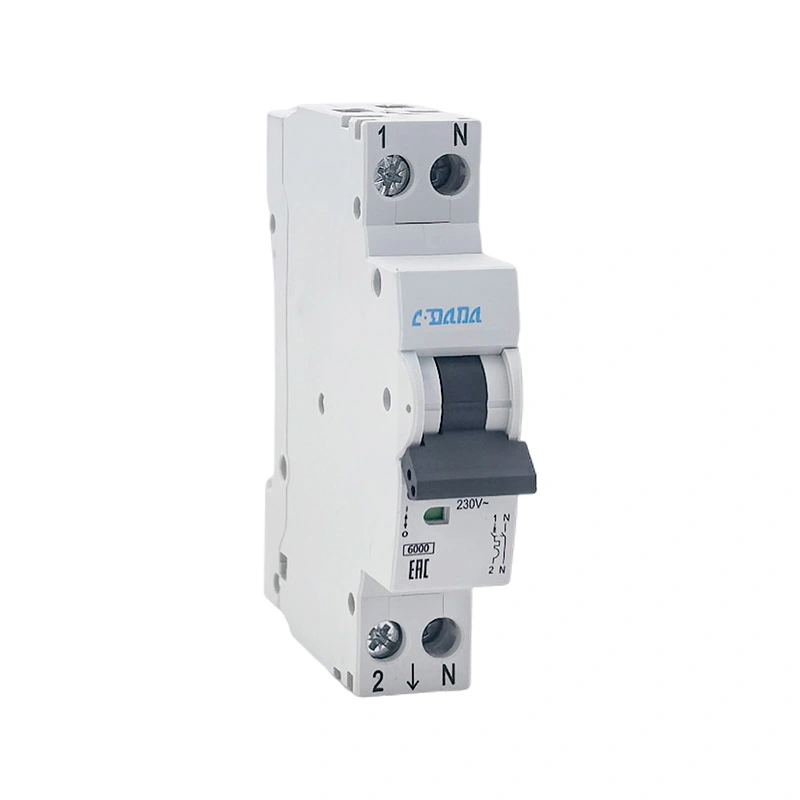

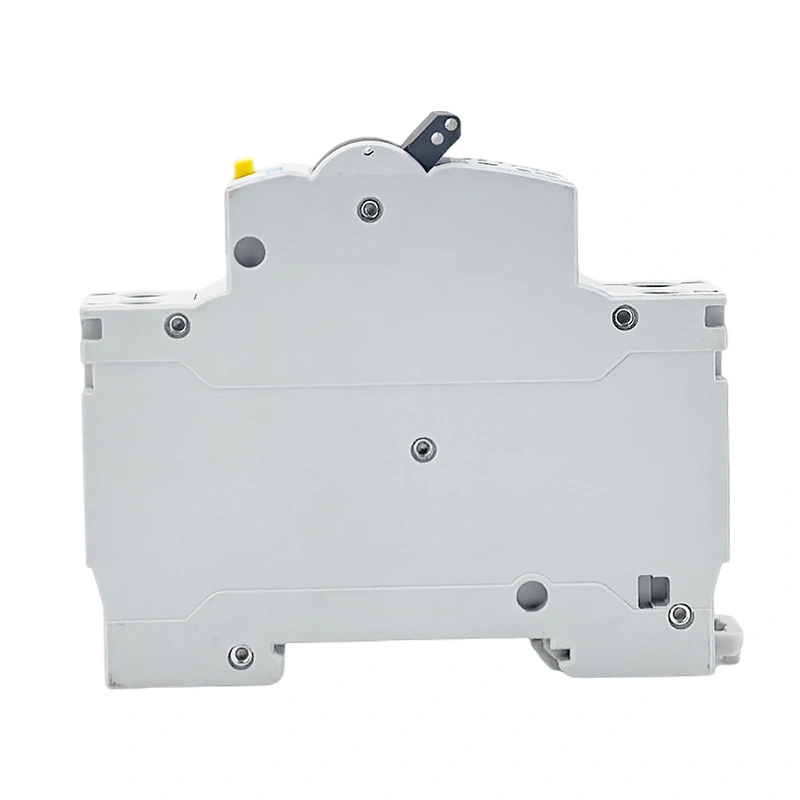

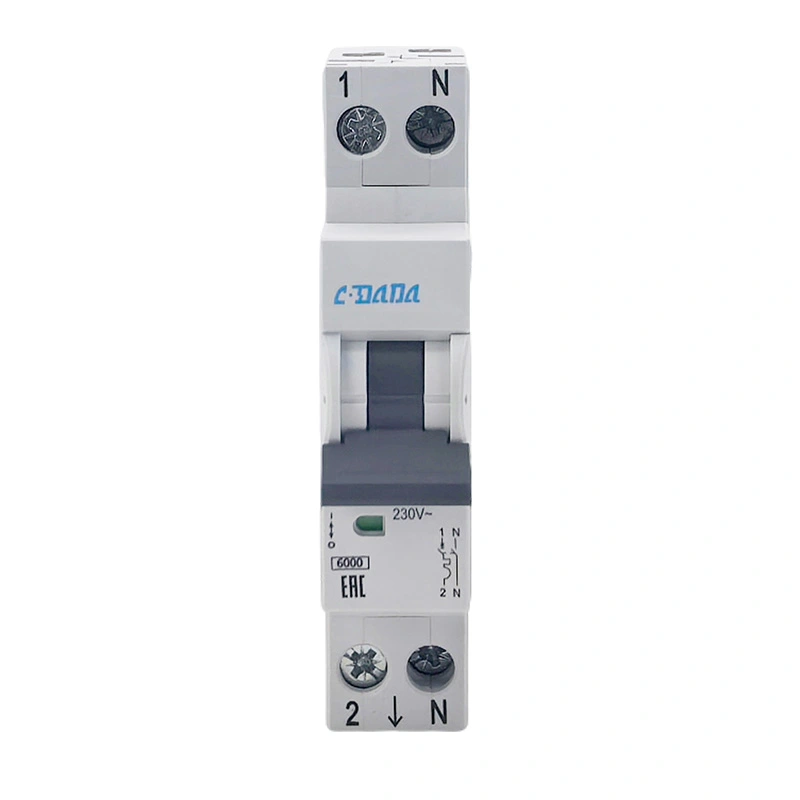

Întrerupător miniatural DPN 6KA

CDADA DAB7N Disjunctor miniatural DPN 6KA este un întrerupător miniatural profesional 1P+N cu dublă întrerupere dezvoltat independent de Shanghai DADA Electric, un producător de încredere cu peste 40 de ani de experiență. Cu o capacitate mare de rupere de 6 kA, funcționare sincronă și design cu poli N „faceți întâi, spargeți mai târziu”, îmbunătățește eficient performanța de stingere a arcului și protejează în siguranță circuitele și echipamentele. Folosit pe scară largă în cutiile de distribuție, decorarea casei, puterea comercială și circuitele de iluminat, este prima alegere pentru cumpărătorii globali, distribuitorii și clienții OEM.

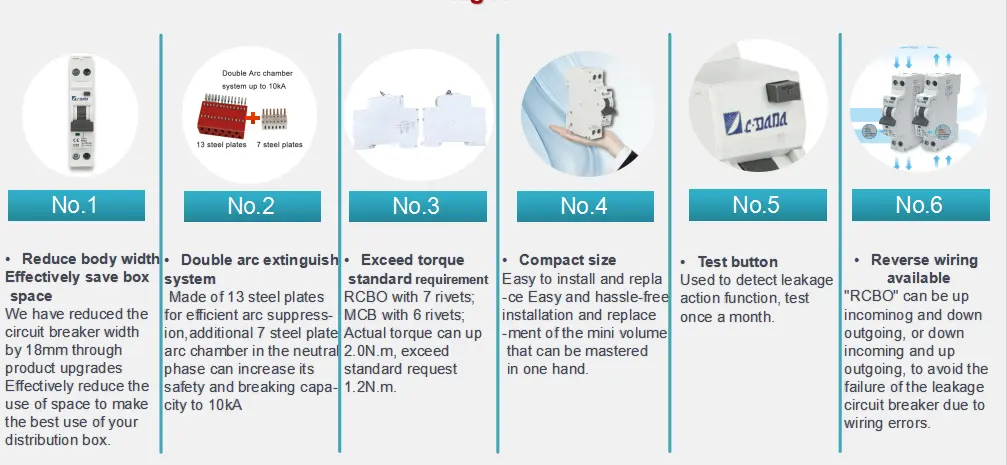

Care sunt avantajele MCB DPN 6KA?

★ Structură 1P+N DPN, puncte de întrerupere duble, mai sigure și mai fiabile

★ Polul N face primul și se rupe mai târziu, sporește capacitatea de rupere a arcului

★ Capacitate reală de rupere de 6kA, protecție puternică la scurtcircuit

★ Lățimea compactă de 17,8 mm, economisește spațiu în dulap

★ Curbe de declanșare B/C disponibile pentru diferite sarcini

★ Grad de protecție IP20, sigur la atingere

★ Gamă largă de cablare: cablu flexibil de 1–25 mm²

★ Montare pe șină DIN, instalare rapidă și stabilă

★ Rezistență la temperaturi ridicate și scăzute: -25℃~+50℃

★ Durată lungă de viață mecanică de până la 20.000 de ori

Aplicații

Disjunctorul miniatural CDADA DPN 6KA este utilizat pe scară largă în:

★ Clădiri rezidențiale, apartamente, vile, decorațiuni pentru locuințe

★ Birouri, magazine, hoteluri, școli, spitale

★ Circuite de iluminat, prize, echipamente de putere mică

★ Aparate de uz casnic: încălzitoare de apă, aparate de aer condiționat, încălzitoare electrice

★ Reconstrucție vechi circuit și modernizare cutie de distribuție

★ Sisteme comerciale și civile de distribuție a energiei de joasă tensiune

Tabelul parametrilor tehnici

Dimensiuni de contur

★ Lungime: 82,5 mm

★ Înălțime: 73,2 mm

★ Lățime: 17,8 mm (lățime standard pentru 1 modul)

★ Montare: șină DIN de 35 mm

★ Cablaj: potrivit pentru cablu flexibil/rigid de 1–25 mm²

★ Grosimea barei colectoare: 0,8–2 mm

Elemente de testare standard

★ 1,13 În testul fără declanșare (≥1 oră)

★ 1,45 în test de declanșare (<1 oră)

★ 2.55 În testul de acțiune la suprasarcină

★ Test de declanșare instantanee magnetică (3In/5In pentru curba B/C)

★ Testarea tensiunii de rezistență dielectrică

★ Test de creștere a temperaturii

★ Test de capacitate de rupere în scurtcircuit (6kA)

★ Test de viață mecanic și electric

★ Test de funcționare la temperatură înaltă și scăzută

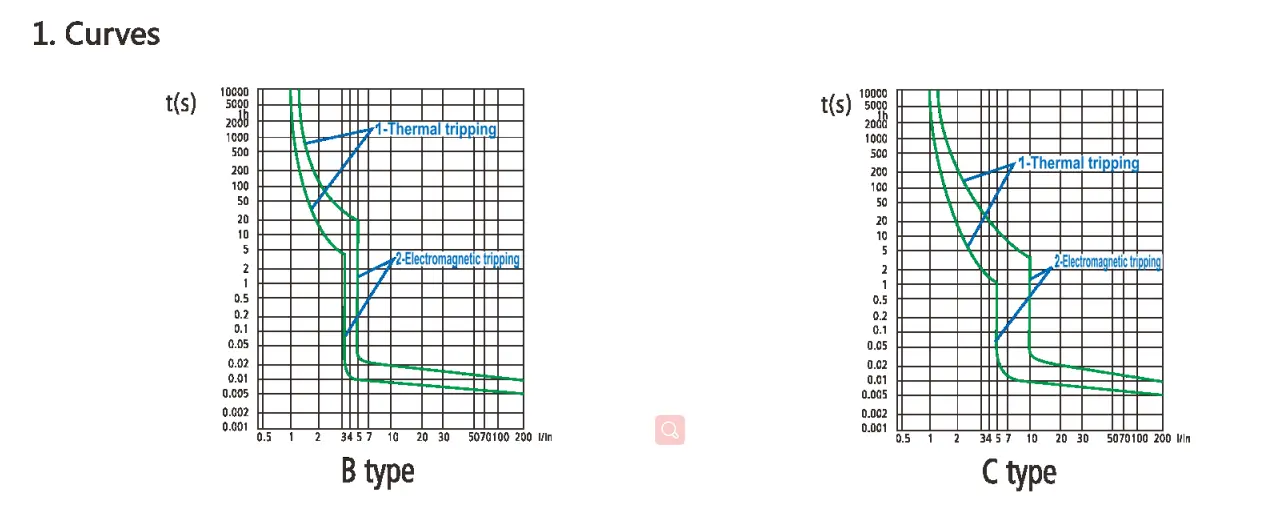

Curbe caracteristice de declanșare

IEC 60898-1

Eliberare magnetică

Când are loc un scurtcircuit în circuit, declanșarea instantanee este realizată de un magnet cu miez de fier. Conform standardului IEC60898, acest produs poate fi împărțit în trei tipuri: B, C și D.

Eliberare termică

●Odată ce apare suprasarcină în circuit, banda bimetalică a întreruptorului se va îndoi din cauza căldurii, determinând deconectarea contactelor și rezultând declanșarea termică;

●Standardul IEC definește intervalul de timp de declanșare pentru diferiți curenți de suprasarcină;

● Temperatura de referință a mediului de testare este de 30 °C.

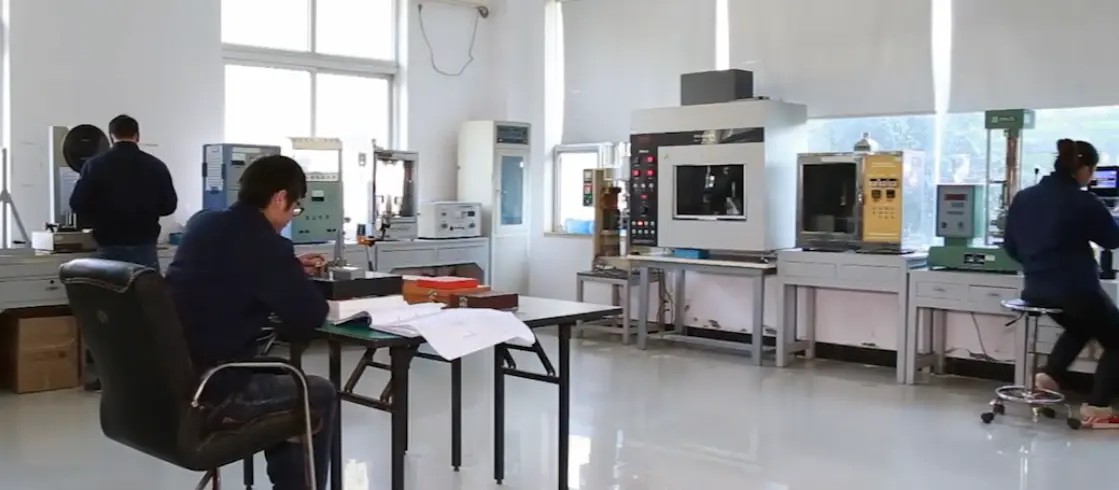

Procesul de control al calității

1. Inspecția materiei prime și verificarea certificării

2. Turnare automată prin injecție și ștanțare de precizie a metalelor

3. Asamblare și calibrare semifabricate

4. Test caracteristic de declanșare completă 100%.

5. Tensiune de rezistență și test de performanță a izolației

6. Test de îmbătrânire la temperatură înaltă și joasă

7. Inspecție aspect, dimensiune și logo

8. Ambalarea finală și inspecția expedierii

Ambalare și transport

★ Cutie standard de export cu căptușeală rezistentă la șocuri

★ Cutie de grup ambalată pentru a evita zgârieturile

★ Etichetă clară: model, curent, poli, cantitate, certificare

★ Potrivit pentru transport maritim, aerian și terestru

★ Suport ambalaj OEM, logo personalizat și etichetă

Cazuri de succes ale clienților

CDADA MCB DPN 6KA a fost exportat în peste 50 de țări și regiuni:

★ Aprovizionare în vrac pe termen lung pentru distribuitorii europeni și asiatici

★ Proiecte de renovare a circuitelor casnice în Orientul Mijlociu și Africa

★ Cooperare OEM cu mărci electrice internaționale bine-cunoscute

★ Sprijin pentru distribuția de energie pentru dezvoltatorii imobiliari

★ Comenzi stabile de la antreprenori electrici și integratori de sisteme

De ce să alegeți DADA Electric?

★ 40+ ani de experiență profesională în cercetare și dezvoltare și producție de întrerupătoare

★ 90% componente de bază produse interne, control stabil al calității

★ certificat ISO9001, conformitate deplină cu standardele internaționale

★ Certificari complete: CE, CB, CCC etc.

★ Capacitate mare de producție, livrare rapidă pentru comenzi în vrac

★ Suport tehnic profesional și servicii post-vânzare

★ Acceptați personalizarea OEM și ODM pentru a satisface cerințele pieței

★ Sistem logistic global, livrare sigură și punctuală
