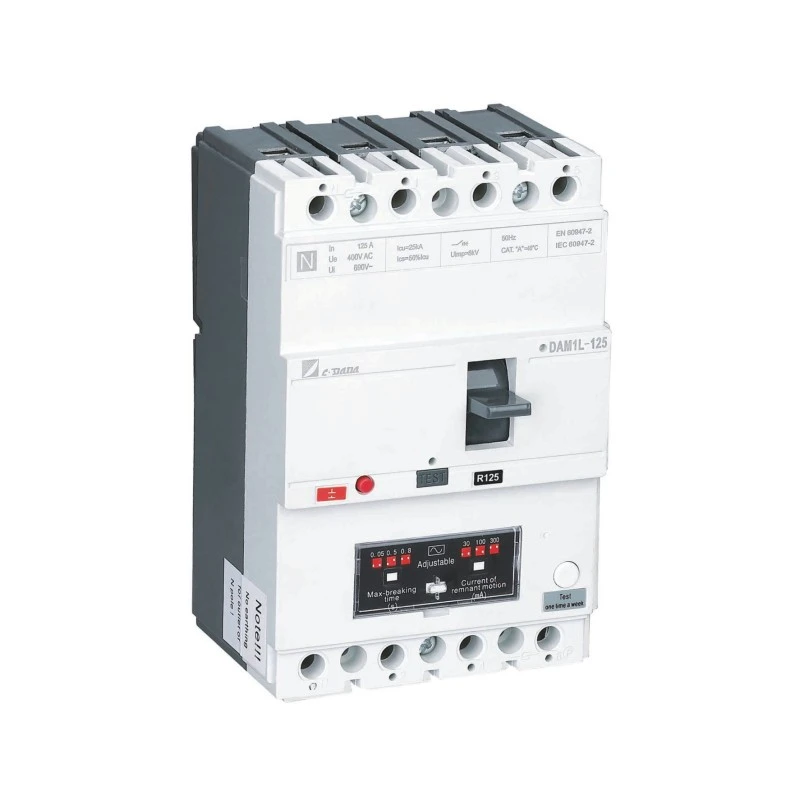

Cum să alegi întrerupătorul potrivit?

Alegerea unuia potrivitîntrerupătornecesită o evaluare completă a parametrilor circuitului, a caracteristicilor de sarcină, a mediului de instalare și a cerințelor de protecție. Considerațiile de bază sunt asigurarea că tensiunea nominală se potrivește cu tensiunea sistemului, curentul nominal este mai mare decât curentul de sarcină, dar mai mic decât capacitatea de purtare a curentului conductorului și capacitatea de rupere (Icu) este mai mare decât curentul de scurtcircuit așteptat.

Selectarea parametrilor cheie

Tensiunea nominală: trebuie să fie ≥ tensiunea nominală a liniei (de exemplu, utilizată în mod obișnuit în gospodării 220V/380V). Tensiunea de declanșare a subtensiunii trebuie să fie în concordanță cu tensiunea sistemului.

Curent nominal:

Calculați curentul maxim de funcționare al sarcinii (Ib). Selectați aîntrerupătorcu un curent nominal (In) care îndeplinește următoarele condiții: Ib < In ≤ capacitatea de purtare a curentului sigură a conductorului (de exemplu, un fir de cupru de 6 mm² are o capacitate de purtare a curentului de aproximativ 40 A, selectați un întrerupător ≤ 40 A).

Funcționarea cu derted este necesară în medii cu temperatură ridicată (>40℃).

Capacitate de rupere (Icu):

Trebuie să fie mai mare decât curentul de scurtcircuit maxim așteptat al liniei (Ik), care poate fi calculat folosind formule sau prin referire la tabele (de exemplu, pentru o capacitate a transformatorului de 1600 kVA, Ik≈38,5 kA). 3

Prioritizeazăîntreruptoare de circuitcu un Icu ≥ 50kA; pentru aplicații rezidențiale, ≥ 6kA este suficient.
