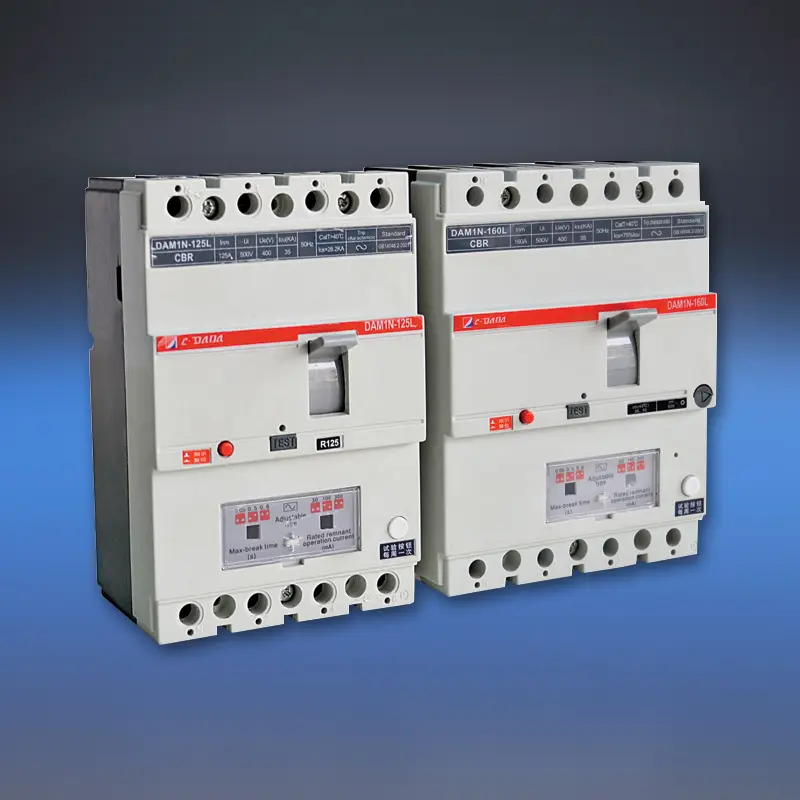

MCCB cu protecție împotriva scurgerilor

Îmbunătățiți siguranța electrică dincolo de protecția la suprasarcină și scurtcircuit cu MCCB seria CDADA DAM1L cu ​​protecție împotriva scurgerilor, un întrerupător de circuit integrat în carcasă turnată cu funcționalitate de curent rezidual încorporat (RCD/ELCB). Proiectat de producătorul profesionist Shanghai DADA Electric CO., LTD conform standardelor internaționale, acest MCCB 4P cu scurgeri combină distribuția de înaltă performanță a energiei cu detectarea defecțiunii la pământ care salvează viața și focul.

Evaluat de la 10A la 500A la 400V/415V, oferă curent rezidual de funcționare reglabil (30mA–1000mA) și întârziere opțională – permițând protecție personalizată pentru siguranța personală (≤30mA) sau prevenirea incendiilor (100mA–500mA+). Cu o electronică alimentată cu mai multe faze, acesta rămâne operațional chiar dacă o fază defectează sau tensiunea scade la 50 V, asigurând o fiabilitate de neegalat în infrastructura critică cum ar fi tunelurile, clădirile, nodurile de transport și instalațiile industriale.

Specificații cheie

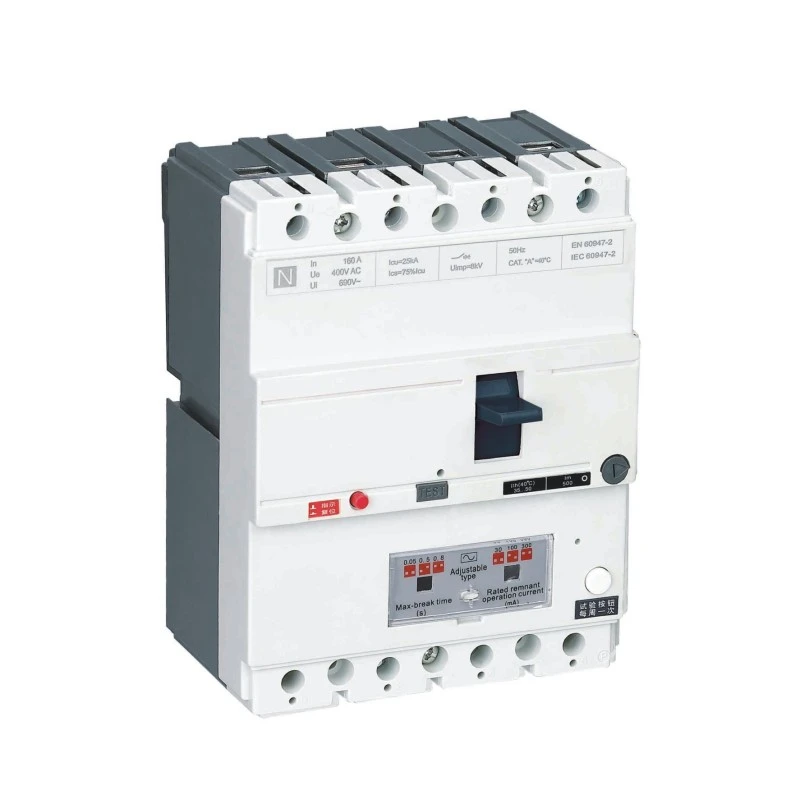

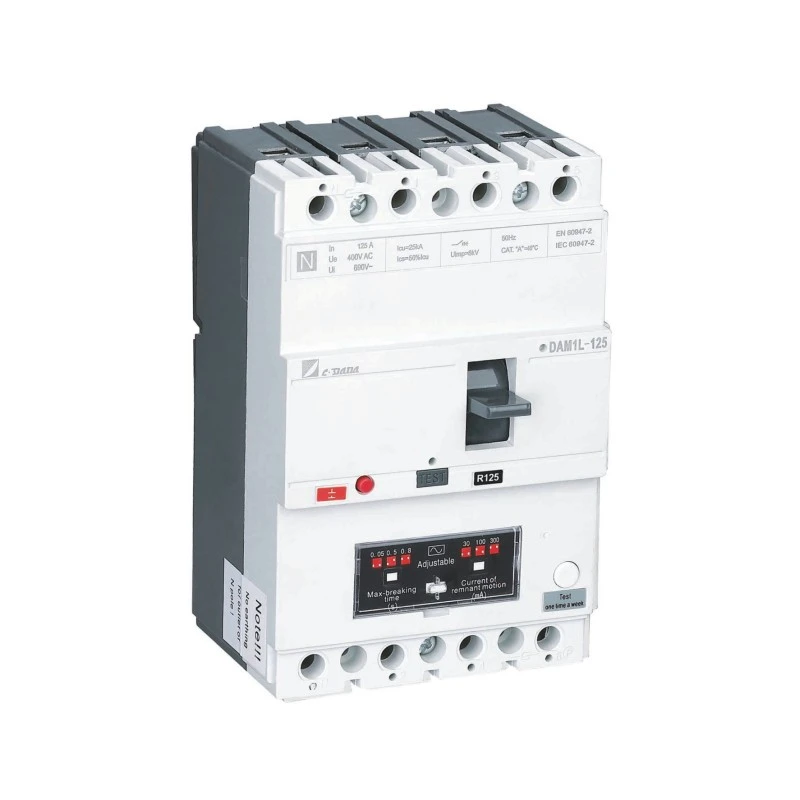

Model: Seria DAM1L – MCCB de scurgere la pământ (MCCB de tip CBR)

Stalpi: 4P (standard; 3P disponibil la cerere)

Curent nominal (in): 10A – 500A

Tensiune nominală: 400V / 415V AC, 50Hz

Tensiune de izolație (Ui): 400V (≤160A), 690V (>250A)

Setări de curent rezidual (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Ajustare: ajustare la fața locului a I△n și a timpului de deplasare (instantaneu sau întârziat)

Tipuri de capacitate de rupere:

Tip B: de bază (Inm < 100A)

Tip S: Standard

Tip H: rupere mare (>160A)

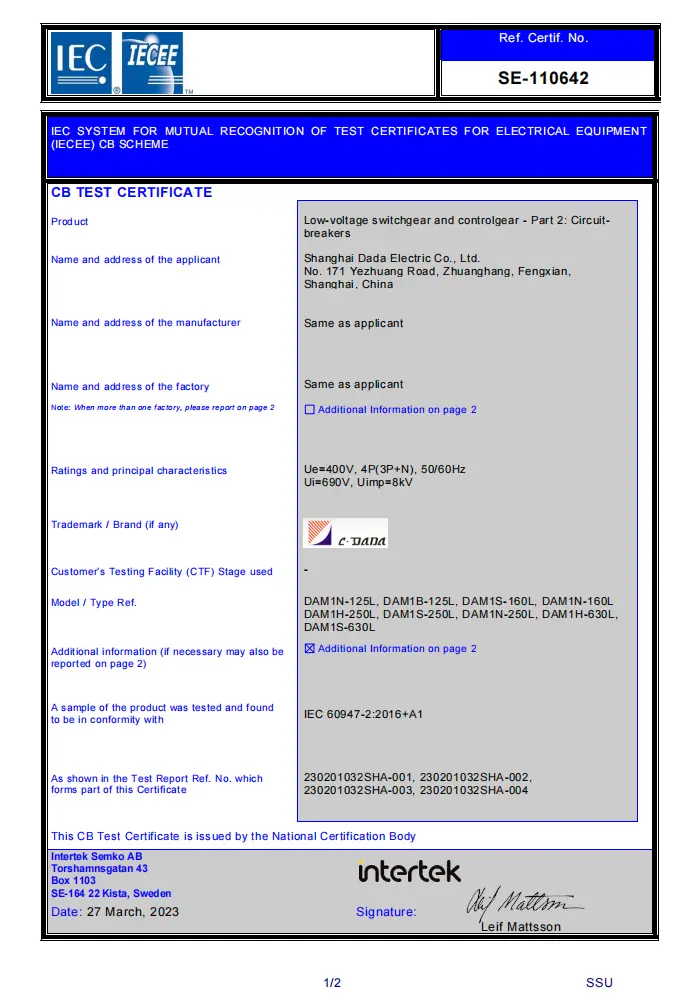

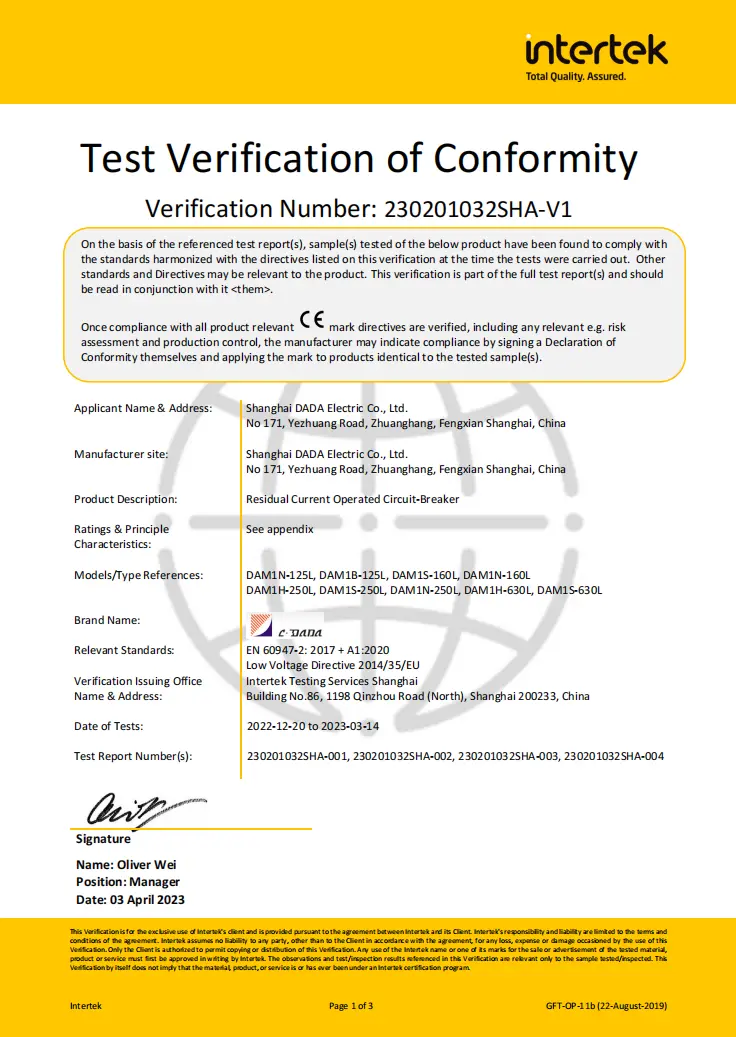

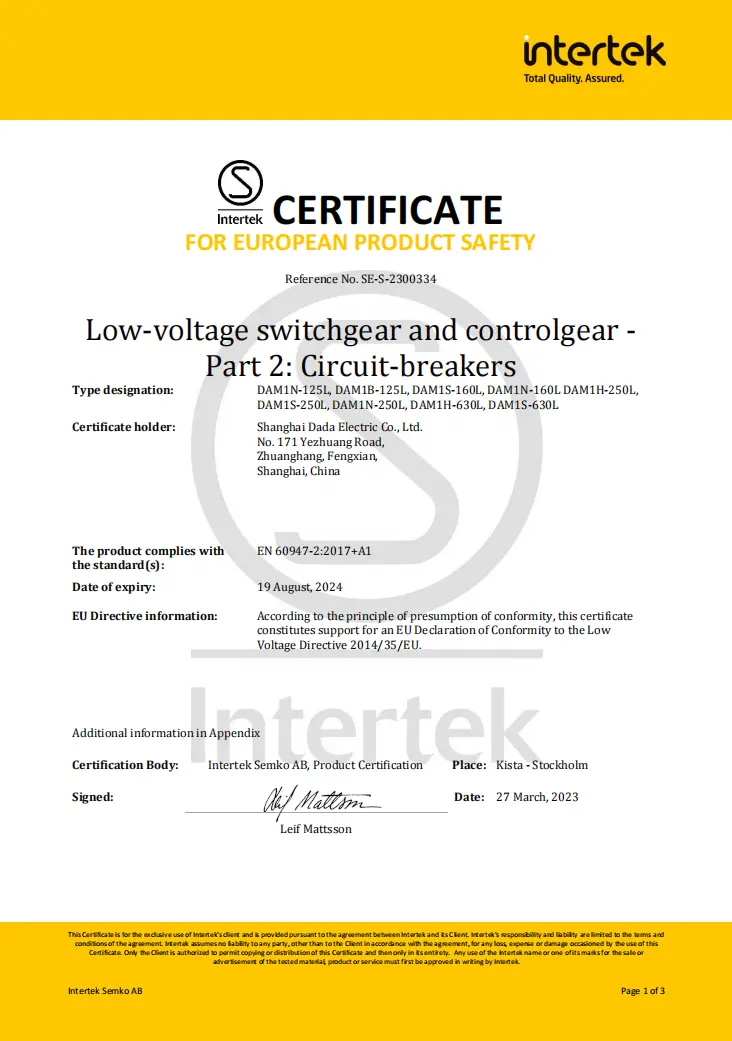

Certificari: CE, CB, SEMKO

Caracteristici cheie:

★ Circuit RCD alimentat cu mai multe faze → funcționează până la 50V

★ Contacte principale și de arc separate

★ Buton de testare Push-to-trip

★ Setare magnetică reglabilă (0,8–1,0×In)

★ Capacitate puternică anti-interferență EMI/RFI

★ Gamă completă de accesorii: declanșare în șunt, contacte auxiliare/de alarmă, mâner rotativ

Fișă tehnică

Întreruptoare cu scurgere la pământ (ELCB)
Model			DAM1-125L			DAM1-160L
Cod de capacitate de rupere			B	N	S	B	N	S
Curentul nominal al dimensiunii cadrului - Inm (A)			125A			160A
Curent nominal de intrare (40,50 sau 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Numărul de stâlpi			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(vârf)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Pragul de curent rezidual (mA)			100-300-500			100-300-500
Întârziere (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Proprietate dielectrică (V)			2500			3000
distanta de lonizare (mm)			≤30/0			≤30/0
Rezistenta	Total Cicluri		8000			8000
	Viața electrică		1000			1000
	Viața mecanică		7000			7000
Categorie (EN 60947-2/IEC 60947-2)	Circuitul principal		A/0			A/0
	Circuit auxiliar		AC-15			AC-15
Eliberare sub tensiune			√			√
Declanșare șunt			√			√
Contact auxiliar			√			√
Contact de alarmă			√			√
Contact auxiliar și contact de alarmă			√			√
Mâner mecanism de operare			√			√
Mecanism de operare electric			√			√
Capac terminal			√			√
Separator de faze			√			√
	L (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Greutate	Versiune fixă ​​3P/4P		-			-
	Versiune plug-in 3P/4P		-			-
	Extrageți versiunea 3P/4P		-			-

De ce să alegeți CDADA MCCB cu protecție împotriva scurgerilor?

★ Adevărata siguranță integrată

Spre deosebire de modulele RCD suplimentare, DAM1L are protecție împotriva scurgerilor încorporată, calibrată din fabrică, asigurând o coordonare perfectă și eliminând problemele de compatibilitate.

★ Putere multifazată pentru circuitul RCD

RCD-urile timpurii au eșuat dacă se pierdea o fază. Designul CDADA folosește toate fazele pentru a alimenta electronica de protecție, astfel încât continuă să funcționeze chiar și în timpul pierderii de fază sau subtensiunii severe.

★ Obiective de protecție dublă într-un singur dispozitiv

◆ 30mA: Îndeplinește cerințele IEC pentru protecția personală împotriva șocurilor

◆ 100mA–1000mA: Previne incendiile de degradare a izolației cauzate de defecțiuni mici și persistente la pământ

★ Câmp-reglabil pentru condițiile din lumea reală

Reglați fin sensibilitatea și întârzierea pentru a evita declanșarea neplăcută în medii umede (de exemplu, spălătorii auto, ferme), menținând în același timp siguranța.

★ Fiabilitate de calitate industrială

Capacitatea mare de rupere (tip H), separarea robustă a arcului și protecția terminalelor IP20+ îl fac potrivit pentru setari comerciale și industriale dure.

★ Conformitate globală, valoare locală

Certificat pentru Europa (CE/CB), țările nordice (SEMKO) - ideal pentru proiecte de export - cu prețuri competitive de la un producător chinez de încredere.

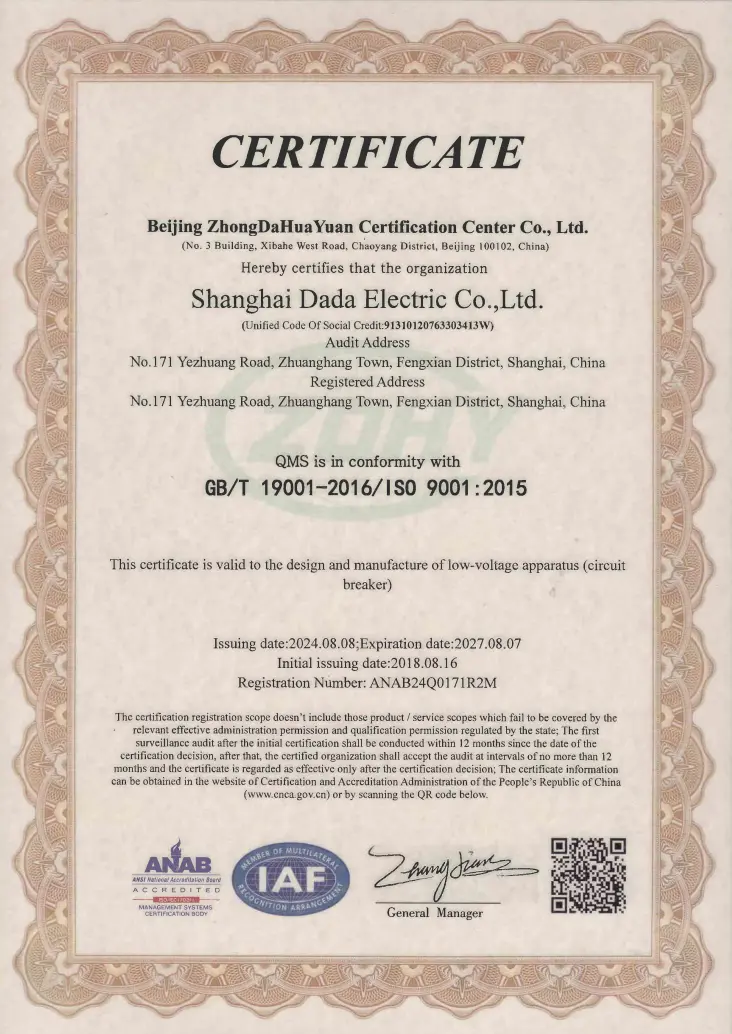

★ Unitatea noastră de producție este certificată în conformitate cu sistemul de management al calității ISO9001:2015.

Aplicații tipice

Locuințe înalte: panouri principale de intrare sau podea (300mA pentru reducerea riscului de incendiu)

Tuneluri și metrouri: infrastructură critică care necesită detectarea scurgerilor cu siguranță

Spitale și școli: protecție 30mA în zone umede (laboratoare, toalete)

Instalatii industriale: Alimentatoare cu motoare cu monitorizare defect la pamant

Şantiere: Distribuţie temporară de energie cu protecţie a personalului

FAQ

Î1: Care este diferența dintre un MCCB standard și un MCCB cu protecție împotriva scurgerilor?

A1: Un MCCB standard protejează numai împotriva suprasarcinelor și scurtcircuitelor. DAM1L adaugă detectarea curentului rezidual (scurgeri la pământ) - declanșarea atunci când curentul se scurge la pământ (de exemplu, printr-o persoană sau izolație deteriorată), prevenind șocurile electrice sau incendiul.

Î2: Pot folosi un RCD MCCB de 100A pentru protecție personală?

A2: Numai dacă este setată la 30mA. Curentul nominal (100A) definește capacitatea de sarcină; setarea reziduală (I△n) definește funcția de siguranță. Pentru protecția împotriva șocurilor, I△n trebuie să fie ≤30mA, indiferent de In.

Î3: De ce circuitul RCD are nevoie de alimentare cu mai multe faze?

A3: Dacă este alimentat de o singură fază, o defecțiune monofazată ar dezactiva protecția împotriva scurgerilor. Designul multifazic al CDADA asigură că RCD rămâne activ chiar și în timpul pierderii de fază sau a tensiunii scăzute (până la 50 V) - critică pentru continuitatea în siguranță.

Î4: Este MCCB cu scurgeri 4P potrivit pentru sistemele TT sau TN-S?

A4: Da, este conceput pentru sistemele TT, TN-S și IT. Designul 4P întrerupe toate fazele și neutrul, esențial pentru sistemele TT unde neutrul nu este împământat în mod fiabil în amonte.

Î5: De ce să alegeți CDADA față de combinațiile modulare RCD + MCCB?

A5: CDADA DAM1L oferă:

● Amprentă mai mică (integrat față de două dispozitive)

● Coordonare garantată (fără risc de nepotrivire)

● Costuri reduse și complexitate de cablare

● Fiabilitate mai mare (unitate sigilată cu o singură unitate)

● Reglarea la fața locului nu este posibilă cu RCD-uri cu sensibilitate fixă
