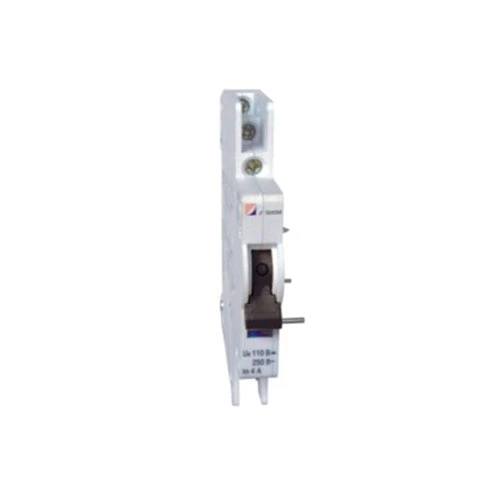

Alarmă MCB și contact auxiliar

CDADA este un producător și furnizor cu peste 40 de ani de experiență, am văzut prea multe proiecte în care operatorii de panouri ratează un întrerupător declanșat – până când este prea târziu. De aceea am proiectat Alarmă CDADA MCB și Contact auxiliar (DAB7-FL): o soluție inteligentă, care economisește spațiu, care vă oferă două semnale critice într-un singur modul - poziția întreruptorului (ON/OFF) și motivul declanșării (suprasarcină/scurtcircuit).

Sfatul nostru: Dacă sistemul dumneavoastră de control trebuie să facă distincția între o oprire manuală și o declanșare de eroare, acesta este accesoriul pe care trebuie să-l specificați. Contactele auxiliare standard singure nu pot face diferența, dar ale noastre pot.

Design cu două funcții: un modul, două semnale

Alarmă CDADA MCB și contact auxiliar are două contacte de transfer independente cu un selector mecanic inteligent:

★ Indicator galben la „A”: Ambele contacte acţionează ca contacte auxiliare → semnalizează starea MCB ON/OFF

★ Indicator galben la „AL”:

★ Contact stânga = auxiliar (stare ON/OFF)

★ Contact dreapta = Alarmă (se activează numai când MCB declanșează din cauza unei defecțiuni)

★ Aceasta înseamnă că puteți conecta:

★ O lumină verde pentru a indica „pornirea”

★ O lumină roșie sau o intrare PLC pentru a declanșa „alarma de eroare”

★ Toate dintr-un singur modul suplimentar pe DAB7-63 MCB.

Specificatii tehnice

Important: Acest accesoriu nu poate fi utilizat independent - trebuie montat direct pe un MCB DAB7-63.

Ghid de instalare (de la inginerii noștri de teren)

★ Urmați acești pași pentru o funcționare sigură și fiabilă:

★ Opriți circuitul înainte de instalare.

★ Glisați modulul DAB7-FL pe partea stângă a MCB DAB7-63 până când se aude un clic.

★ Asigurați-vă cu banda dublă inclusă (pentru rezistență la vibrații).

★ Conectați firele la cele 4 terminale (2 per grup de contacte):

★ Utilizați perechea din stânga pentru auxiliar (stare)

★ Utilizați perechea corectă pentru alarmă (detecție deplasare)

★ Setați selectorul galben pe „AL” dacă aveți nevoie de funcționalitate de alarmă de eroare.

★ Test: Declanșați manual MCB—doar contactul de alarmă ar trebui să își schimbe starea în timpul unei declanșări de eroare.

★ Sfat profesionist: etichetați-vă firele clar! Mulți tehnicieni confundă semnalele auxiliare cu semnalele de alarmă în timpul punerii în funcțiune.

Când ar trebui să utilizați acesta în loc de un contact auxiliar standard?

Aplicații tipice:

★ Monitorizarea PDU al centrului de date

★ cutii solare combinatoare

★ Panouri de control industriale

★ Sisteme de management al clădirilor (BMS)

★ Circuite de siguranță pentru lift sau HVAC

Întrebări frecvente

Î1: Pot folosi acest lucru pe MCB-uri non-CDADA?

A1: Nu. DAB7-FL este proiectat mecanic și dimensional numai pentru întrerupătoarele CDADA DAB7-63. Nu se potrivește MCB-urilor Schneider, ABB sau Siemens.

Î2: Cum funcționează de fapt contactul de alarmă?

A2: În interiorul MCB, un mecanism de blocare a declanșării se mișcă diferit în timpul unei declanșări de defecțiune termică/magnetică față de o oprire manuală. DAB7-FL detectează această diferență mecanică și activează contactul de alarmă numai în defecțiuni reale.

Î3: Am nevoie de ambele contacte prin cablu?

A3: Nu neapărat. Puteți utiliza doar auxiliarul, doar alarma sau ambele - în funcție de logica dvs. de control. Modulul vă oferă flexibilitate.

Î4: Este potrivit pentru aplicații solare DC?

A4: Da! Cu un rating DC-12 de 110 V/0,5 A, este ideal pentru monitorizarea șirurilor solare unde trebuie să detectați defecțiunile matricei fotovoltaice de la distanță.

Î5: De ce să alegeți CDADA în locul mărcilor generice?

A5: Pentru că oferim:

● Adevărata discriminare a erorilor (nu doar detectarea poziției)

● Integrare perfectă cu MCB-urile DAB7 — fără plăci adaptoare

● Cuplaj mecanic testat în fabrică – fără joc sau semnale ratate

● Indicator vizual clar (steagul galben) pentru verificarea pe teren

● Certificari globale (CE, CB, RoHS) pentru proiecte fara probleme

Notă finală de la CDADA R&D

În sistemele electrice moderne, „pornirea/oprirea” nu este suficient – ​​aveți nevoie de inteligență. Alarma noastră MCB și contact auxiliar transformă un simplu întrerupător într-un nod de diagnosticare, ajutându-vă să construiți panouri mai inteligente și mai sigure. Și pentru că este realizat de aceeași echipă care proiectează MCB-ul, obțineți o sinergie perfectă – fără presupuneri.” — Echipa de dezvoltare a produselor CDADA

Gata de comanda? Oferim:

● Reduceri masive pentru constructorii de panouri

● Unități MCB + DAB7-FL pre-asamblate (economisiți forță de muncă)

● Scheme de cablare gratuite și exemple de logică PLC
